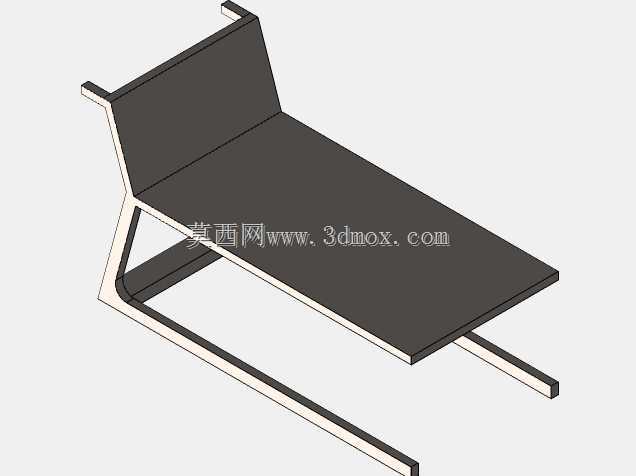

车间物料周转场景中,手推载具是衔接工序间物料转运的核心工装,日常使用中频繁出现的过载推压、偏载放置问题,极易造成车架弯折变形,甚至引发载物滑落的安全隐患,这款车架结构的设计与分析,正是针对这类实际工况痛点展开。从结构布局来看,整体采用Z型弯折的一体式承载框架,底部设置两条平行的支撑底梁,底梁下端预留脚轮安装位,可适配常规4寸、5寸万向脚轮的安装孔距,安装后整体离地高度控制在120mm-150mm区间,既保证过障能力,也避免重心过高引发的侧翻风险。倾斜设置的载物平面与后端竖直挡边形成L型承载区,载物面宽度适配常见周转箱的底部尺寸,长度可满足两个标准周转箱并排放置的需求,竖直挡边高度设置在180mm,可阻挡转运过程中物料向后滑移。

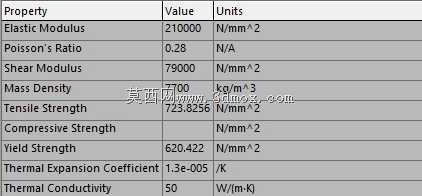

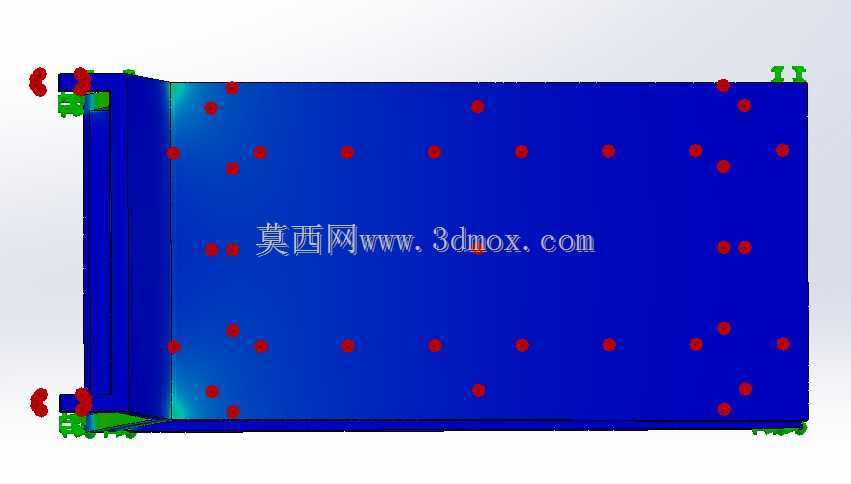

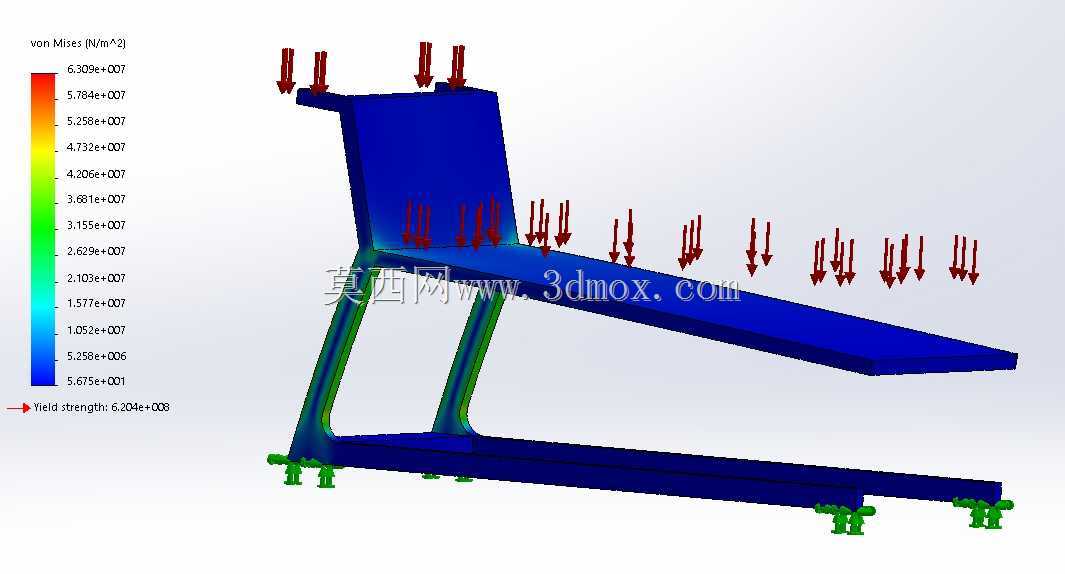

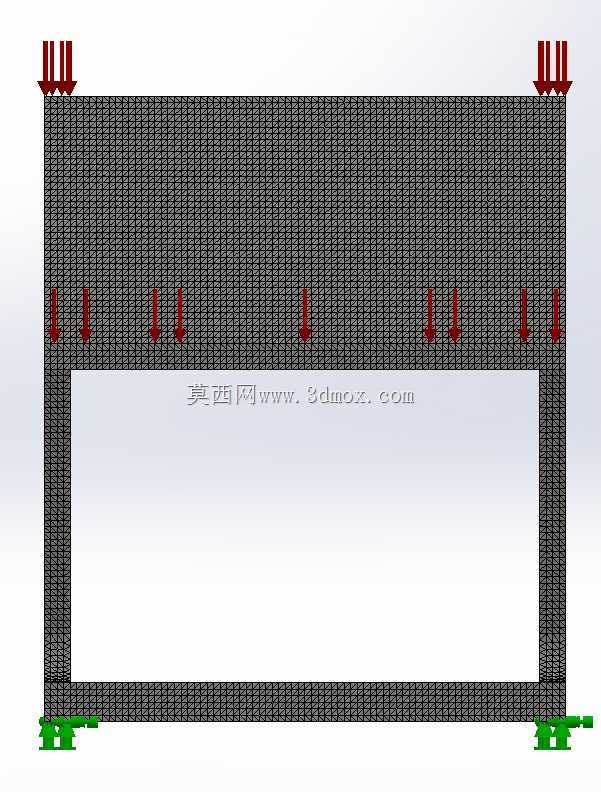

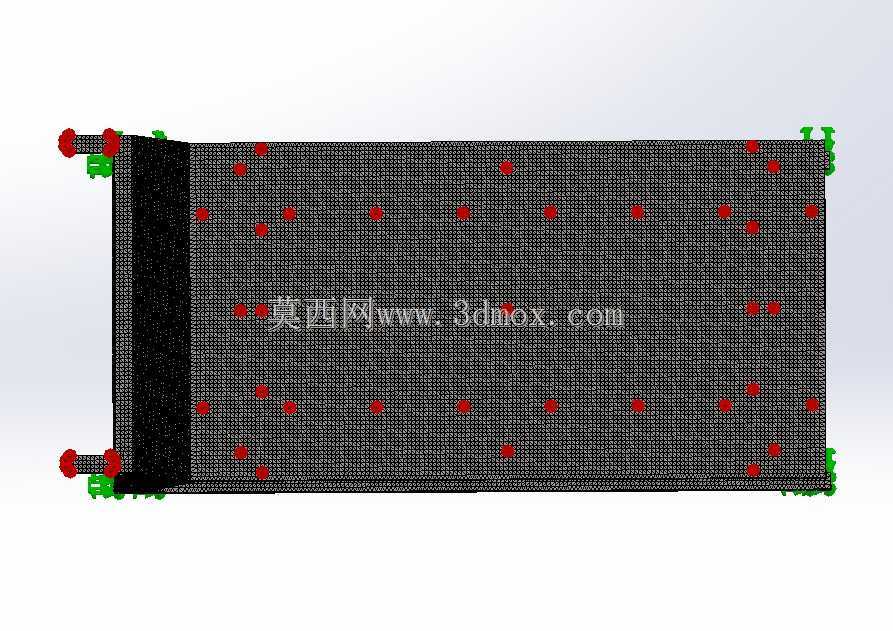

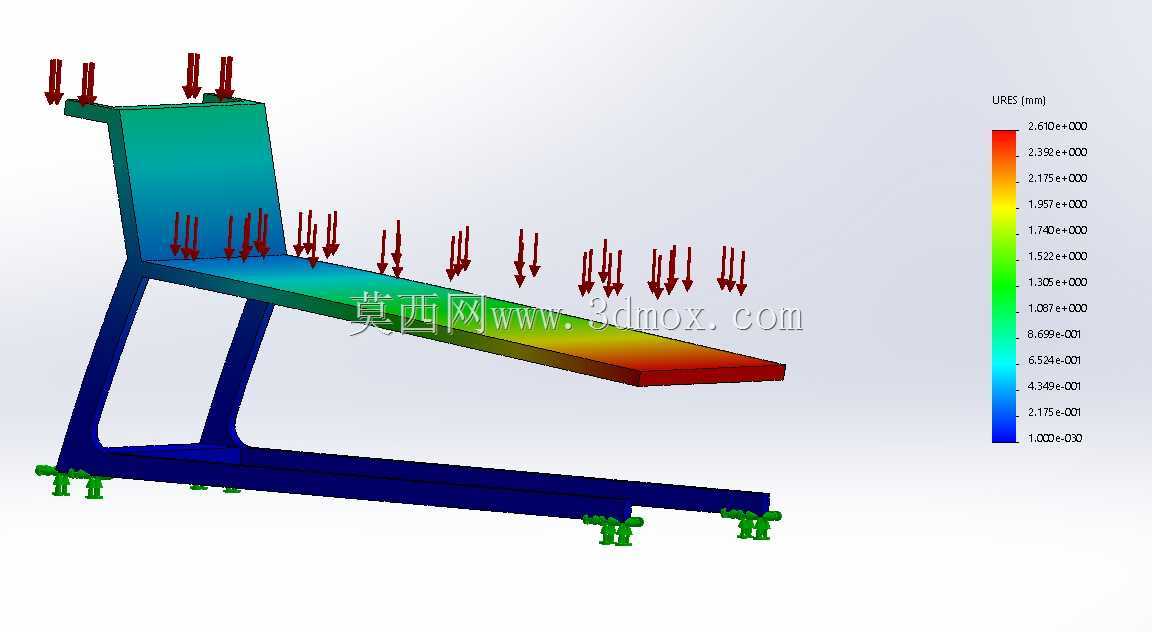

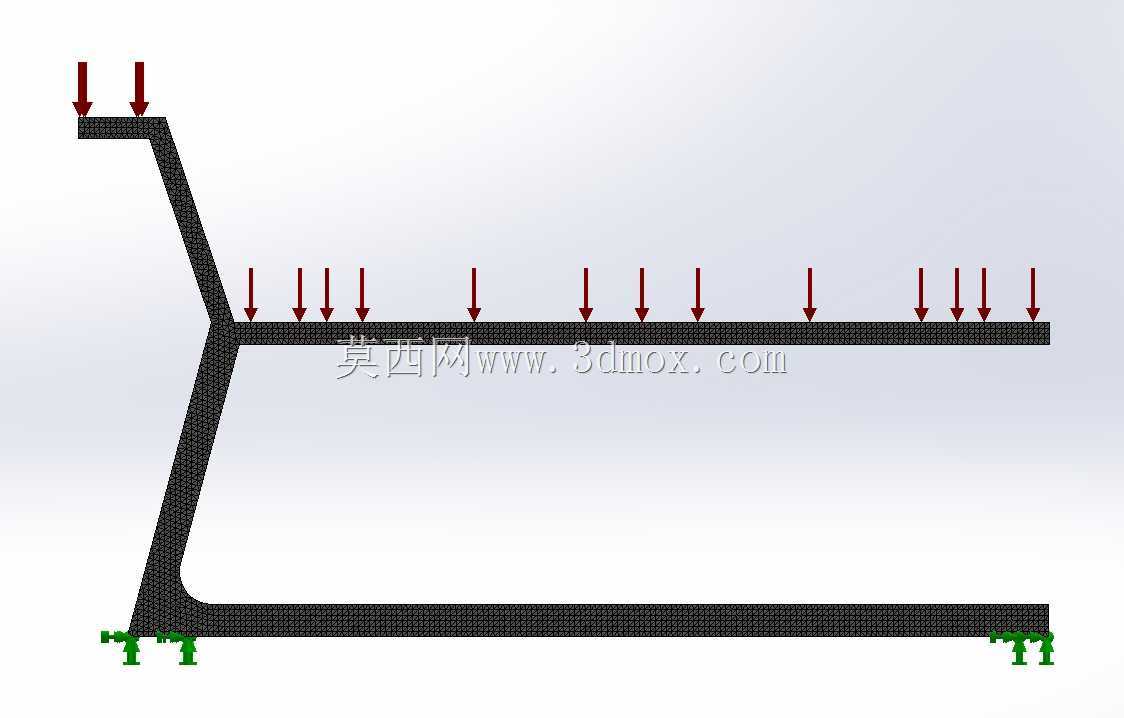

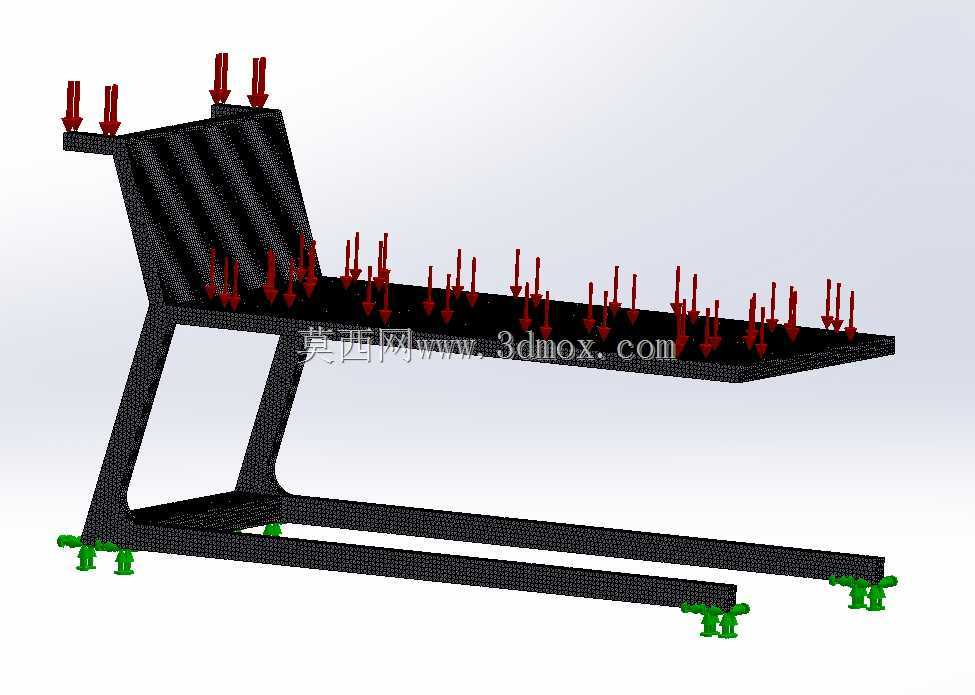

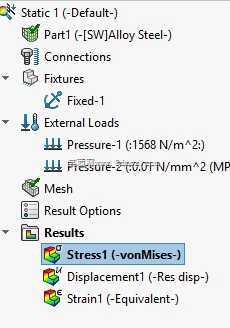

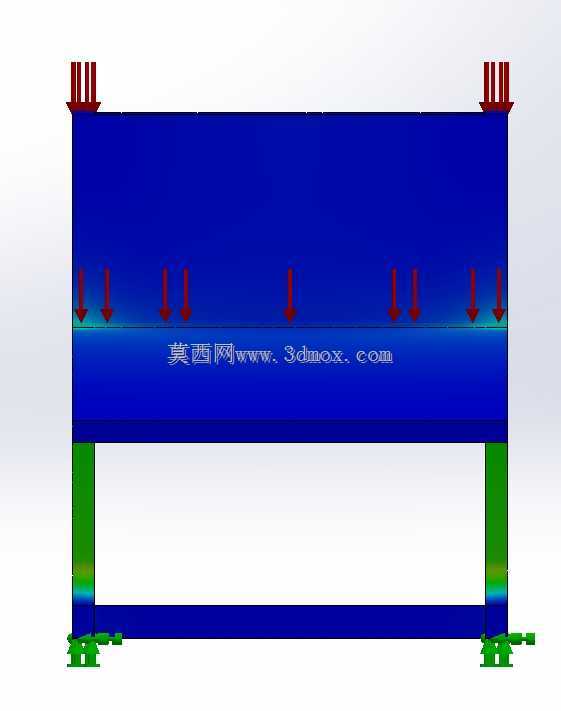

后端向上延伸的弯折段直接集成推手结构,无需额外焊接扶手配件,减少装配工序的同时,也消除了焊接位置的应力集中隐患。分析过程中,将底梁脚轮安装位置设置为固定约束,模拟脚轮锁止时的边界状态,在载物平面均匀施加等效500kg载荷的均布压力,同时在推手位置施加水平方向的推拉力,模拟操作人员推行时的施力状态,通过有限元求解得到整体位移云图与应力分布结果,可直观看到最大位移出现在载物面最前端位置,最大应力集中在底梁与竖直支撑段的弯折过渡区域。针对分析得到的薄弱位置,设计阶段对弯折处的圆角半径做了放大处理,同时调整了载物面下方的板材厚度,在不明显增加整体重量的前提下,将最大位移量控制在许用挠度范围内,应力水平也降至材料屈服强度的安全系数区间内。
实际投产前,还可根据不同厂区的地面平整度、额定载重量需求,对底梁的型材截面尺寸做参数化调整,若需适配防静电需求,也可在载物面表面粘贴防静电胶皮,安装孔位可直接在现有平面上加工,无需改动主体受力结构。这类结构的分析逻辑也可延伸至其他手动载具的设计中,通过提前模拟实际工况的受力状态,减少物理样机的测试次数,缩短设计迭代周期,避免后期使用中出现结构失效问题。
