连杆固定型摆动气缸曲柄滑块反转结构

　　该结构属于气动执行元件的衍生机构，核心是将气缸的直线往复输出转化为摆臂的定角度回转动作，在自动化产线的工件翻转、工位切换、夹具摆转场景中应用广泛，尤其适合需要固定连杆作为安装基准、输出端做定角度往复摆动的装配、检测、上下料工位。不同于常规摆动气缸直接采用叶片式或齿轮齿条式结构，这套反转式曲柄滑块结构通过连杆固定的安装方式，将气缸缸体作为活动构件参与运动，配合曲柄端的铰接支点，实现输出摆臂的反向摆动动作，相比同行程的常规摆动结构，能在更小的安装空间内获得更大的摆角范围，同时避免齿轮齿条结构长期使用后的背隙问题，适合中低负载、高频率往复摆动的工况。设计过程中首先确定固定连杆的安装基准面，将其作为整个机构的安装定位基准，

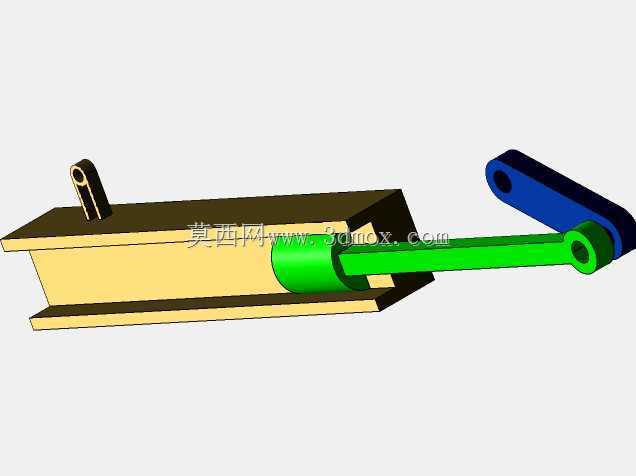

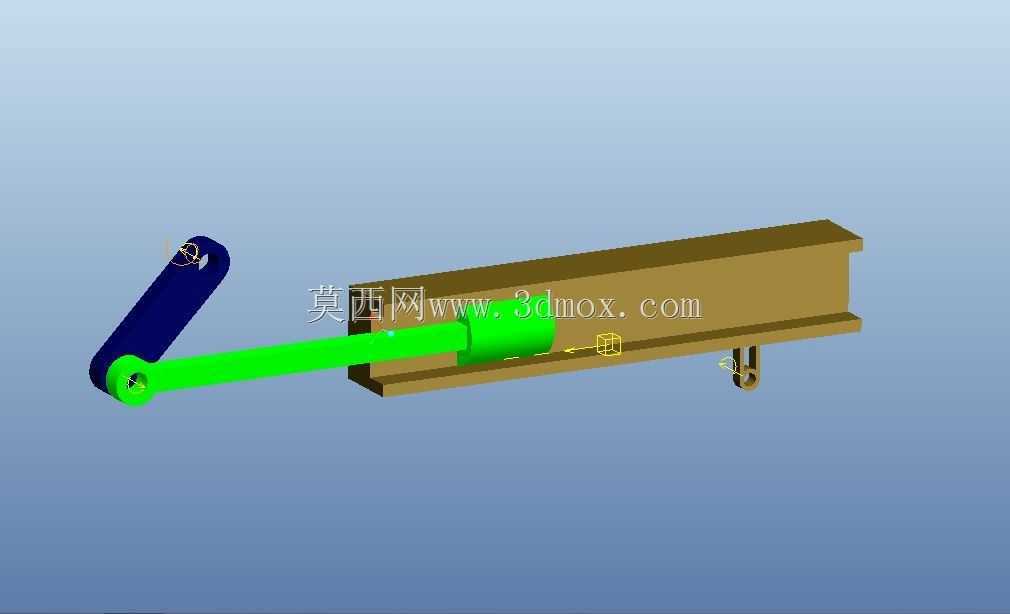

　　所有铰接点的位置公差均以此为基准标注，保证机构运动过程中无卡滞。气缸的行程匹配曲柄的回转半径，通过运动仿真反复校核铰接点的位置，避免运动过程中出现死点，同时保证摆臂的输出角度满足工位需求，摆动过程的角速度变化平缓，减少启动和停止位置的冲击。结构外形上，固定连杆作为安装基座，沿水平方向布置，气缸主体沿连杆轴向做往复滑移，绿色的滑块连接件衔接气缸活塞杆端与曲柄铰接点，深蓝色的曲柄摆臂作为最终输出端，绕端部的固定支点做回转摆动，整体结构的安装边界以固定连杆的两个安装孔为定位基准，安装时需保证固定连杆的水平度，以及曲柄回转支点与连杆轴线的平行度，避免运动过程中出现侧向力导致铰接件磨损加快。铰接位置均采用自润滑衬套配合，减少日常维护频次，

　　气缸的进出气口布置在缸体尾部，随缸体做小范围滑移，管路预留足够的弯曲余量，避免往复运动过程中管路拉扯干涉。这套结构的优势在于运动传递路径简单，构件加工难度低，所有铰接件均为标准件，后期维护更换成本低，相比集成式摆动气缸，可根据实际工位的摆角、负载需求灵活调整曲柄长度和气缸行程，适配不同的非标自动化场景，在轻工装配、电子元器件检测、小型工件转序等工位中，能替代复杂的凸轮摆转机构，降低设备的整体制造成本，同时气动驱动的响应速度快，适合节拍要求较高的自动化产线，安装时需注意固定连杆的刚性，避免高速摆动过程中基座产生形变影响运动精度，各铰接点的配合间隙控制在合理范围，既保证运动顺畅，又不会因为间隙过大导致输出端的定位精度超差。
