带尾桨结构的卧式搅拌传动装置

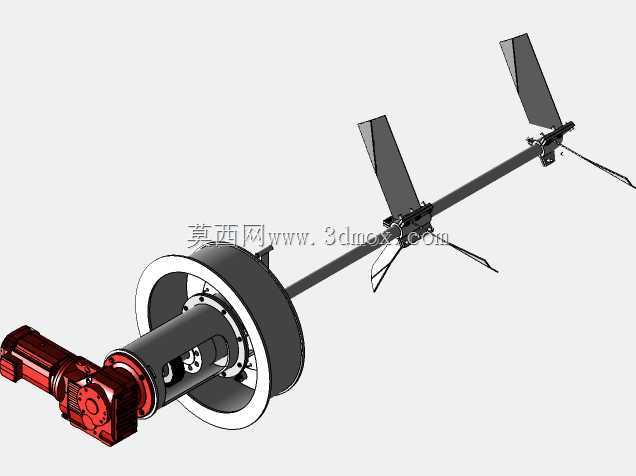

　　这套带尾桨结构的卧式搅拌传动装置，主要面向流体混合类工况的配套需求，常见于化工配料、污水处理药剂混溶、食品浆料均质这类需要持续轴向推流+径向搅拌的作业场景，区别于常规顶入式搅拌结构，卧式布置的形式能适配狭长型反应槽、卧式罐体的安装空间，避免顶装结构带来的罐体顶部承重集中、长轴挠度超差的问题。从结构设计逻辑来看，动力输入端采用集成式减速单元，直接将高转速低扭矩的动力输入转换为低转速大扭矩的输出，省去了额外的联轴器对接环节，能压缩整体轴向安装尺寸，输入端的法兰连接结构可直接与罐体侧壁的安装座配合，密封面采用台阶式止口设计，能降低带压工况下的介质泄漏风险。输出长轴沿罐体轴向延伸，轴体上除了靠近动力端的主搅拌轮结构，

　　还在轴的远端设置了两组倾斜布置的尾桨，主搅拌轮负责靠近动力端区域的介质径向剪切混合，尾桨则以一定的安装倾角推动介质沿轴向循环，避免狭长罐体内远端出现搅拌死区，两组尾桨采用对称斜置布局，能抵消部分轴转动时的径向不平衡力，降低长轴运行时的振动幅度。设计过程中重点考量了长轴的刚度校核，轴体在主搅拌轮与尾桨之间的区段做了等直径优化，没有设置多余的变径台阶，减少应力集中点的同时，也方便后期做防腐衬层或者耐磨涂层的包覆处理；主搅拌轮采用轮辐式结构，相比实心轮盘能降低转动时的介质阻力，减少动力损耗，轮叶的曲面弧度经过流体仿真优化，在低转速下就能获得足够的剪切力，适配中低粘度流体的混合需求。安装边界方面，动力端的安装法兰采用标准圆形法兰布局，

　　螺栓孔位均布，可适配多数现有卧式罐体的侧壁安装预留孔，不需要对罐体做额外的开孔改造；长轴的长度可根据罐体的实际轴向长度做适配调整，尾桨在轴上的安装位置预留了调整余量，可根据罐内挡板的布置位置微调安装间距，避免桨叶与罐内附件发生干涉。整套结构的转动部件均做了动平衡校正，运行时的径向跳动量控制在允许范围内，能适配长时间连续运行的工况，轴承座集成在减速单元的输出端，采用脂润滑密封结构，不需要额外外接润滑管路，减少后期维护的工作量。
