摆动式弧形运动皮瓣执行机构结构设计

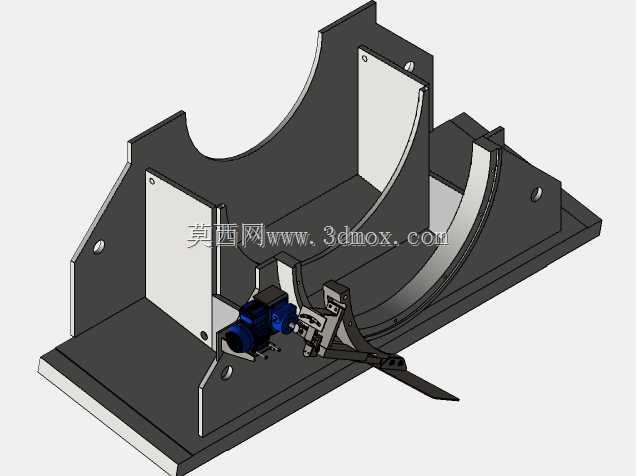

　　这套弧形摆动式运动皮瓣机构，最初的设计需求来自散料输送线的出料端导料改造场景——常规平直导料板无法适配弧形落料轨迹，容易出现物料卡滞、撒漏的问题，尤其是在输送颗粒状、小块状工业散料时，固定角度的导料结构很难匹配不同落料速度下的物料抛物线轨迹，因此需要一套可沿固定弧形轨迹摆动的导料执行件，也就是这套机构里的运动皮瓣结构。从结构布局来看，整套机构以厚钢板焊接成型的L型安装底座为承载基础，底座上预留了四个沉头安装孔，可直接通过螺栓固定在输送线机架的预设安装面上，安装面的平面度公差要求控制在0.2mm以内，避免底座安装后出现翘曲，影响后续摆动组件的运动同轴度。底座两侧立板加工有同轴的弧形导向槽，作为运动皮瓣的摆动轨迹约束，

　　弧形槽的曲率半径根据实际落料导程计算确定，保证皮瓣摆动过程中，导料工作面始终与落料轨迹保持相切，减少物料对皮瓣表面的直接冲击。驱动部分采用小规格伺服执行元件搭配连杆铰接结构，动力输出端通过曲柄连杆与皮瓣的下端驱动臂连接，将执行元件的旋转运动转化为皮瓣沿弧形导向槽的往复摆动，铰接位置都加装了自润滑衬套，降低长期往复运动下的磨损量，减少日常维护的频次。皮瓣主体采用薄钢板折弯成型，工作面做了圆弧过渡处理，避免棱角位置卡挂物料，背面焊接有加强筋板，提升整体结构刚度，避免长期受物料冲击出现变形。设计过程中特意校核了摆动行程的两个极限位置，在弧形导向槽的两端设置了硬限位挡块，防止超程运动导致连杆机构卡死，同时在驱动端预留了位置传感器的安装位，

　　可根据实际生产需求匹配不同的摆动角度与停留时长，适配不同输送量、不同物料特性的导料需求。整套机构的安装边界控制较为紧凑，不需要对原有输送线机架做大规模改造，仅需在出料端预留对应的安装平面即可完成装配，摆动过程中所有运动部件都做了安全防护设计，避免外露运动件卷入杂物或者造成生产安全隐患。在结构细节处理上，所有钣金焊接位置都做了去应力处理，避免焊接变形导致导向槽同轴度超差，影响皮瓣摆动的顺畅度，铰接销轴采用调质处理的合金钢材质，表面做发黑防锈处理，适配工业生产现场多粉尘、有一定湿度的使用环境。
