轴向GAIOLAS LPP-3精密传动部件结构

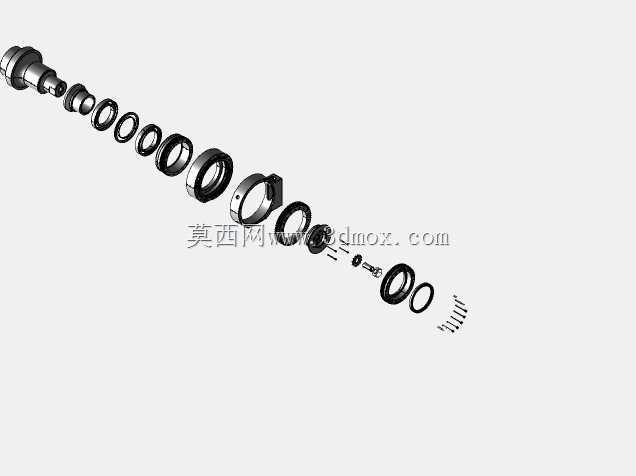

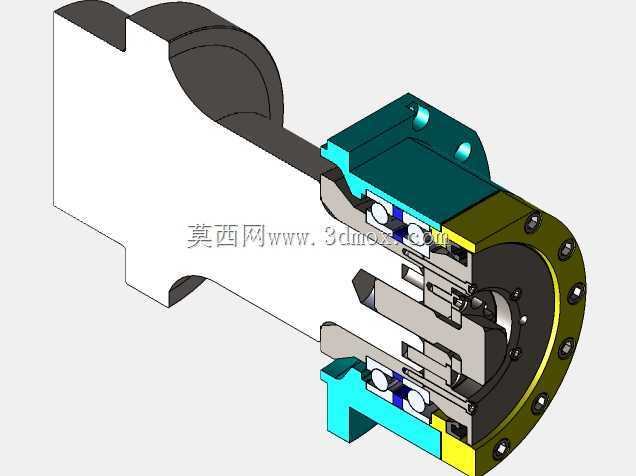

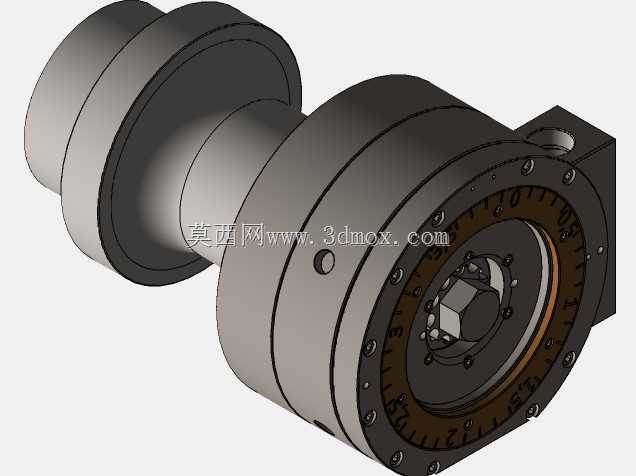

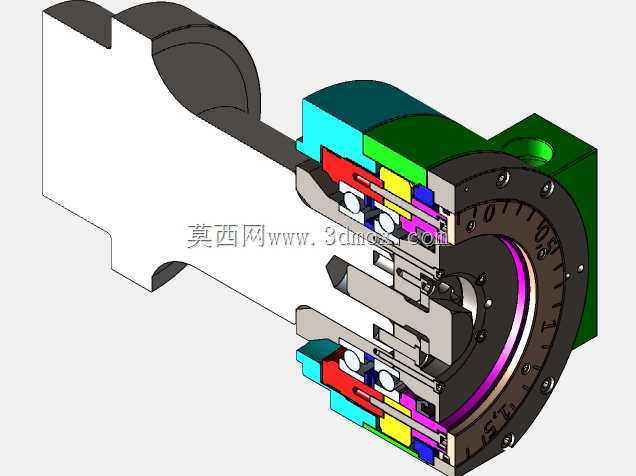

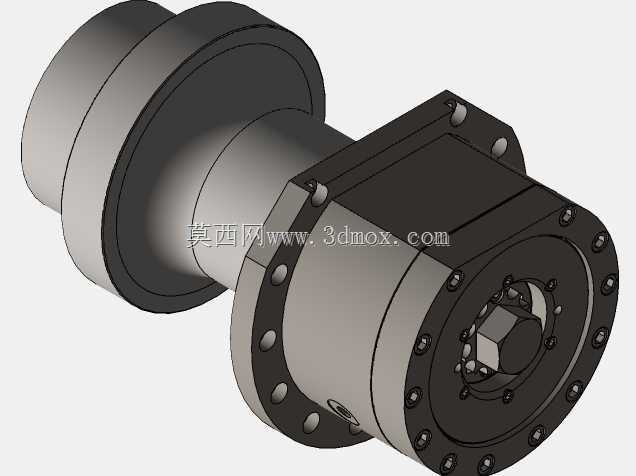

　　这类轴向传动部件常应用在需要精准扭矩传递、轴向载荷承载的工业设备场景中，比如精密机床的进给轴端、自动化生产线的分度传动工位、专用检测设备的动力输出端，能在紧凑安装空间内完成旋转动力传递同时承受一定的轴向工作载荷，避免传动链路出现轴向窜动影响运行精度。从结构设计来看，该部件采用阶梯轴搭配集成式法兰座的组合构型，轴段做了分级变径处理，不同轴径段分别对应轴承安装位、动力输入端连接位、负载输出端配合位，各轴段的过渡位置设计了圆角卸荷结构，减少应力集中带来的疲劳失效风险。法兰端的周向均匀布置了螺栓安装孔，安装时可通过螺栓直接将部件固定在设备的安装立板上，不需要额外设计复杂的转接支座，能有效缩减设备的整体安装空间。法兰内部集成了轴承组安装腔，

　　可同时容纳径向承载轴承与轴向止推结构，保证轴系旋转时的径向跳动与轴向窜动量控制在极小范围内，满足精密传动的精度要求。部件的输入端采用圆柱轴段搭配键槽的连接形式，可与联轴器、带轮等动力输入件直接配合，输出端的法兰结构可直接连接负载转盘、执行臂等工作部件，传动链路短，动力传递损耗低。在安装边界上，该部件的最大外轮廓为法兰端的圆形结构，轴向总长度覆盖从输入端轴头到法兰安装面的全部尺寸，安装时需要在设备立板上预留对应法兰直径的安装通孔，同时在法兰背面预留足够的螺栓操作空间，输入端轴头的伸出长度需要匹配所选用联轴器的轴向尺寸，避免出现轴头顶死联轴器或者配合长度不足的问题。设计过程中针对轴系的动平衡做了对应优化，

　　轴上的各个回转特征都做了同轴度约束，法兰端的安装孔与轴系回转中心的位置度公差控制在较高等级，保证部件高速旋转时不会出现异常振动。部件的密封结构集成在法兰端的内外环位置，可阻挡加工车间内的切削液、粉尘进入轴承腔内部，延长内部轴承的维护周期，适合在机加工、自动化装配这类工况相对复杂的生产场景中长期运行。
