手动杠杆式物料压合工装结构设计

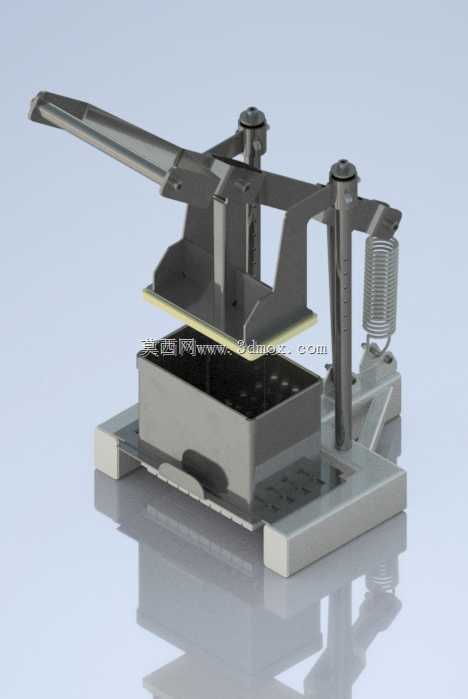

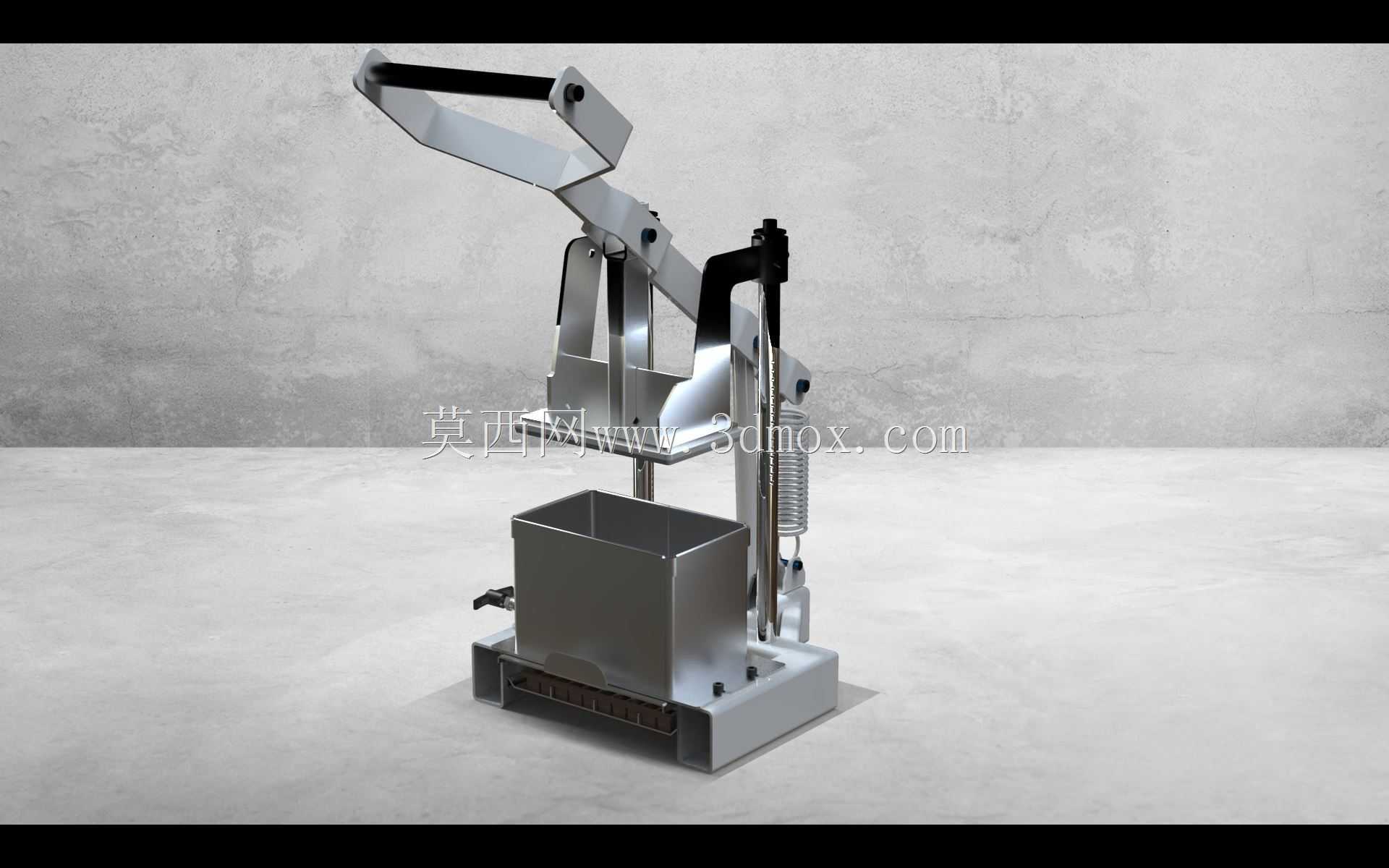

　　这款手动杠杆式压合作业工装，主要面向小批量五金加工、电子元器件组装、小型橡塑件定型等场景的手工作业工位，适配没有配置气动、液压动力源的零散加工点位，也可用于生产线旁的离线返修工位，完成小零件的压装、压合、整平、简易冲切等轻负载作业。从结构设计逻辑来看，整机采用立式台式布局，底部设置整块方形安装基座，基座预留了螺栓安装孔位，可直接固定在标准木质或钢制工作台面上，安装边界适配常规工位的台面尺寸，不需要额外改造工位结构，基座上方集成了承料槽结构，可直接放置待加工工件，承料槽的侧壁做了定位挡边设计，能限制工件在压合作业过程中的横向位移，避免压偏导致的工件报废。施压部分采用双组平行杠杆臂结构，通过铰接销轴连接上下支撑座，

　　杠杆臂的力臂比经过反复调校，操作人员在手柄端施加较小的下压力，即可在压头端获得数倍的输出压力，满足常规小零件压装的力值需求，同时杠杆臂的铰接位置配置了自润滑衬套，长期往复作业也不会出现卡滞、磨损异响的问题。导向部分采用双立柱垂直导向结构，压头座沿两根镀铬立柱做上下直线运动，保证压头下压过程的垂直度，避免侧向力导致的压头歪斜、工件压伤问题，其中一根立柱旁配置了复位拉伸弹簧，操作人员完成压合作业松开手柄后，弹簧可自动带动杠杆臂与压头复位，不需要手动抬升手柄，提升单次作业的操作效率。压头与压头座采用快拆式连接结构，可根据不同的作业需求更换不同形状的压头，适配不同外形工件的压合作业，不需要重新制作整台工装，

　　降低多品类小批量生产的工装投入成本。整机的外露金属结构件均做了防锈处理，支撑臂、基座等承力部件采用钢板折弯焊接后磨削加工，保证结构刚性的同时控制整体重量，方便工位间的搬运转移。在实际使用过程中，这类手动工装不需要外接动力源，不存在气动管路、液压油路的布置需求，也没有电气接线的安全隐患，适合小型加工门店、实训教学场地、初创加工企业的轻负载压合作业场景，作业时操作人员仅需单手扳动手柄即可完成施压动作，另一只手可完成工件的取放，操作门槛低，新员工不需要长时间培训即可上手作业。结构上没有复杂的传动部件，日常维护仅需定期在铰接销轴位置加注少量润滑脂即可，长期使用的维护成本极低，也不会出现动力类设备常见的密封件老化、管路泄漏、电气故障等问题，作业稳定性更强。
