小型钣金件冲裁成型复合模具结构

　　这套模具针对小型异形钣金件的批量冲制成型开发，适配常规开式单点压力机的安装接口，可直接固定在公称压力63吨及以上规格的通用冲压设备台面上使用，日常应用场景覆盖五金零配件、家电结构件、小型汽车钣金附件的量产加工环节，能在单台设备单次冲压行程内完成坯料的定位、冲裁、成型、出料全工序动作，相比传统单工序分散冲压的模式，可减少3次以上的工件转序装夹操作，有效降低薄料钣金件多次定位产生的形位公差超差风险。

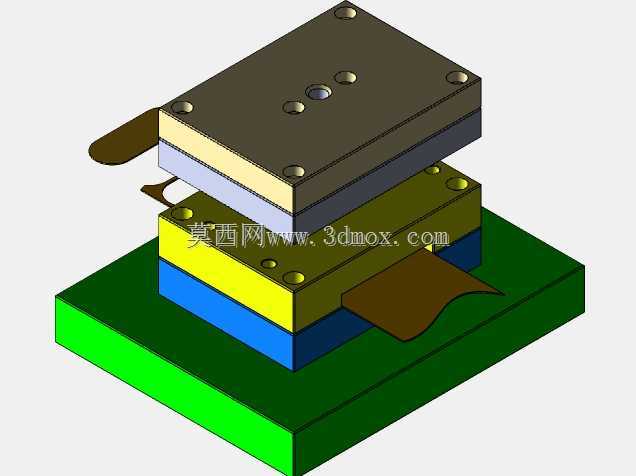

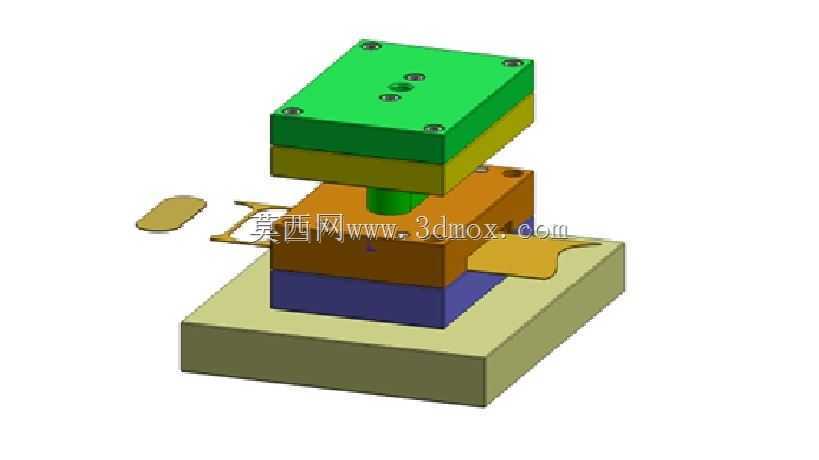

　　模具采用顺装式复合模结构排布，从上到下依次设置模柄连接段、上模座、凸模固定板、弹性卸料组件、凹凸模成型段、下模镶块、下模座、顶料出料组件，各模板之间采用内六角圆柱头螺钉完成锁紧固定，配合精密导柱导套实现上下模合模过程的精准导向，导向副配合间隙控制在0.02mm以内，可有效抵消冲压过程中产生的侧向力，避免凸凹模刃口出现偏磨啃伤的问题。

　　设计阶段针对薄料钣金的加工特性做了专项优化，卸料弹簧的预紧力经过反复核算，既能保证冲压前坯料被平整压紧在凹模表面，避免冲裁过程中材料出现拉扯变形，又不会因为压力过大导致工件表面产生压痕；刃口部分采用镶块式结构设计，当刃口出现正常磨损后，无需拆卸整套模板，仅需更换对应位置的刃口镶块即可完成维护，大幅缩短设备停机维护的时长。

　　安装边界方面，整套模具闭合高度控制在180mm-220mm的可调区间内，模柄直径匹配通用压力机的50mm标准安装孔，下模座的安装槽间距适配常规压力机工作台的T型槽布局，无需额外制作过渡连接板即可完成装夹；模具的出料端预留了接料槽安装位，可直接对接生产线的自动接料传送带，适配单机自动化冲压改造的需求。

　　实际生产验证中，这套模具针对0.8mm-2mm厚度的冷轧钢板、镀锌板均有良好的适配性，冲裁断面的光亮带占比可稳定保持在料厚的三分之一以上，成型后的钣金件平面度控制在0.1mm以内，无需额外的校平工序即可直接进入后续的焊接、喷涂装配环节，有效缩短了小型钣金件的整体加工流程。
