环形法兰连接限位金属构件结构设计

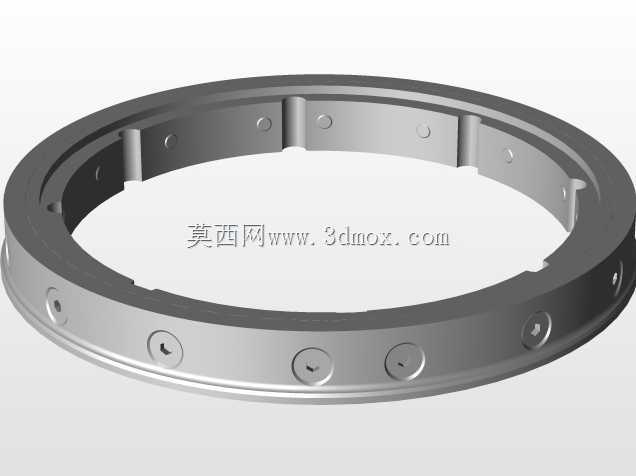

　　这类环形带安装孔的金属构件，多应用在管道系统、回转设备的腔体对接、旋转支承的端面限位场景中，核心作用是实现两个同轴部件的刚性连接，同时兼顾端面密封的压合定位，部分同结构构件还会承担周向转动的行程限位功能，避免对接部件出现轴向窜动与周向过度偏转。从实际工程应用来看，这类构件常出现在化工管路的法兰对接段、风电回转支承的端面压环、航空发动机机匣的对接环、液压设备的缸体端盖限位结构中，不同场景下对构件的平面度、孔位同轴度、端面粗糙度的要求差异较大，高压管路场景下还会在构件端面加工密封槽，配合O型圈或者金属缠绕垫片实现介质密封。从设计思路上看，这类环形构件首先要确定内孔与外圆的尺寸边界，内孔尺寸需要匹配对接部件的回转或者通径需求，

　　不能干涉内部介质流动或者转动件的运动轨迹，外圆尺寸则要适配安装空间的边界，避免和周边相邻部件产生装配干涉。构件上的周向分布安装孔，孔位需要按照等节距圆周排布，孔距公差需要控制在合理范围内，保证装配时螺栓能够顺利穿入，不会出现别劲导致的密封面压合不均问题；部分孔位会设计成沉孔结构，让螺栓头部沉入构件平面以下，避免突出部分影响其他部件的安装。构件侧壁的凸起定位块，是为了实现周向的装配定位，对接部件上会加工对应的卡槽，装配时定位块卡入卡槽，既可以快速找正安装位置，也能承受工作过程中的周向剪切力，避免连接螺栓承受额外的剪切载荷，提升连接结构的整体可靠性。构件的厚度设计需要结合工作载荷计算，既要保证足够的刚性，

　　避免螺栓压紧时构件出现翘曲变形导致密封失效，也要控制整体重量，尤其是在航空、移动设备这类对重量敏感的场景中，会在非受力区域做减重槽设计，在不降低结构强度的前提下减少材料用量。这类构件的加工通常采用锻造毛坯先做粗车，留够加工余量后进行调质处理提升材料综合力学性能，之后再做精车保证端面与内外圆的尺寸精度，最后通过数控钻铣加工安装孔与定位块，加工完成后还需要做平面度检测，确保密封端面的平面度满足装配要求，避免投入使用后出现泄漏或者连接松动的问题。在三维建模过程中，需要重点关注圆周阵列特征的节距准确性，沉孔的深度与直径公差，定位块的位置度要求，同时要预留合理的装配间隙，避免建模时尺寸完全零对零导致实际装配出现过盈卡滞的问题，还要考虑加工过程中的工艺倒角，去除锐边避免装配时划伤操作人员或者密封件。
