工业混合料仓拼接式料斗结构设计

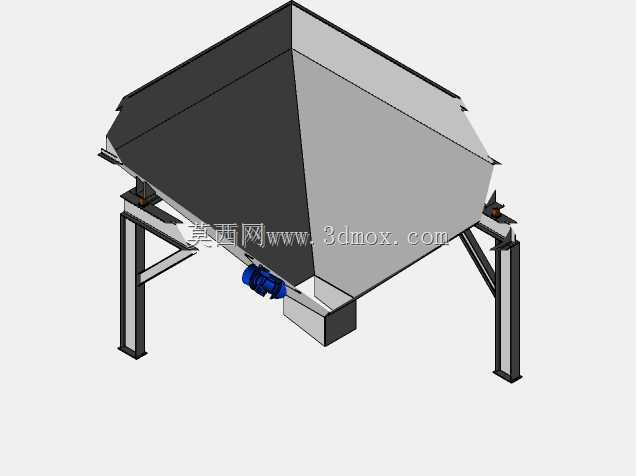

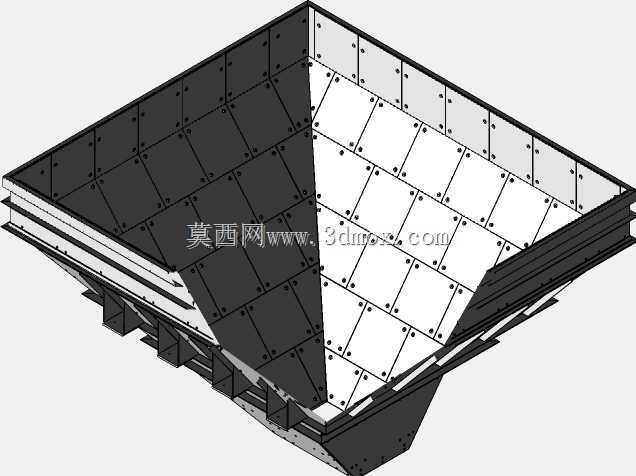

　　该结构为混合工艺配套的储料下料斗，主要应用于散状物料混合工序的末端暂存与均匀给料环节，常见于建材加工、粮食处理、化工粉体混配等生产场景，承担混合完成后物料的缓存、导料功能，避免混合后的物料出现离析、架桥问题，保障后续给料的连续性与均匀性。整体采用方锥收敛式结构，上部为方形对接法兰边，可直接与混合机出料端的方形法兰通过螺栓锁紧对接，下部收敛为小尺寸方形出料口，可匹配螺旋给料机、皮带输送机等下游输送设备的进料口尺寸，安装时需保证上部法兰与混合机出料口的同轴度偏差不超过2mm，下部出料口与下游设备进料口的垂直对接间隙控制在5mm以内，避免物料撒漏。结构设计上采用模块化拼接方案，所有壁板均为标准化分片式钢板构件，单块壁板通过螺栓拼接组装，

　　壁板拼接处设置密封胶条嵌槽，安装时嵌入耐磨损橡胶密封胶条，可有效防止粉体物料从拼接缝隙溢出，同时这种分片式设计大幅降低了单件构件的尺寸与重量，无需大型吊装设备即可完成现场组装，也便于后期对磨损壁板进行单独更换，降低维护成本。壁板外侧设置有纵横交错的加强筋结构，沿料斗锥面母线方向与水平方向双向布置，可有效承受料仓内部物料的侧压力，避免满料状态下壁板出现鼓胀变形，针对磨蚀性较强的物料工况，壁板内侧可预留耐磨衬板安装位，通过沉头螺栓固定耐磨衬板，延长整体结构的使用寿命。料斗锥角经过反复校核，选取的角度可保障绝大多数散状物料依靠自重顺利下滑，不会在锥段内壁出现粘壁、积料问题，针对流动性较差的粉体物料，还可在壁板预留振动电机安装座，

　　后续加装振动装置辅助下料。上部法兰边均匀布置螺栓孔，孔位公差控制在±0.5mm以内，可适配主流混合设备的出料接口尺寸，下部出料口同样设置法兰连接结构，方便与不同类型的给料设备快速对接，整体安装边界需预留不小于壁板外侧300mm的操作空间，用于后期螺栓紧固、密封件更换等维护作业。
