运输机管路系统细管组件结构设计

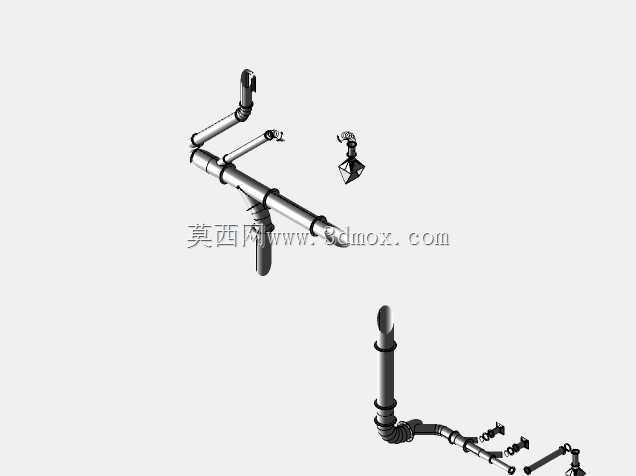

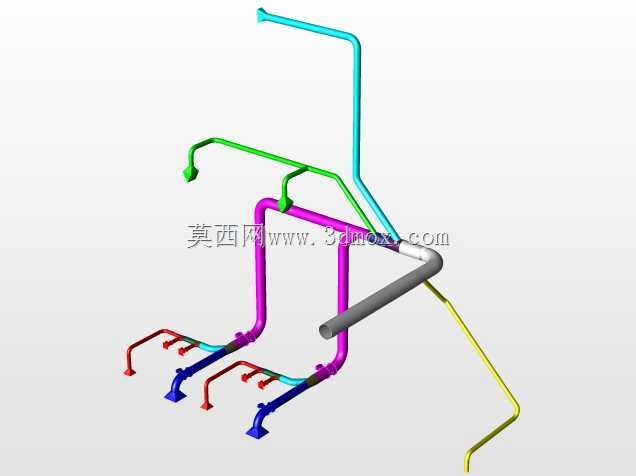

　　这套管路组件的结构设计，核心围绕航空机载流体输送场景的实际安装需求展开，在做三维结构搭建时，首先要考虑的是机身内部狭窄安装空间的边界限制，不同走向的弯管段、转接接头的位置，都需要匹配机身框架的预留安装位，避免和周边的航电设备、结构梁、线缆束产生干涉。从实际用途来看，这类细管组件主要承担机载系统内的流体介质输送功能，不同管径的管段对应不同的流量输送需求，弯折段的曲率半径经过反复校核，既保证介质在管内流动时的阻力处于合理区间，不会因为弯折角度过急产生局部紊流、压损过大的问题，也能适配安装区域的空间走向，不需要额外增加转接段来避让周边结构。在设计思路上，所有管段的连接端都采用了标准适配的接头结构，

　　接头处的密封位尺寸严格匹配对应标准件的安装公差，装配时可以直接和对应系统的对接端口完成锁紧，不需要现场二次加工修配。管身的固定点位分布也经过了布局优化，每一段管路上的卡箍安装位都对应机身结构上的预留安装座，安装后可以有效抵消飞行过程中产生的振动载荷，避免管路长期受交变应力出现疲劳开裂的问题。从外形尺寸来看，不同分支的管段长度、弯折角度都做了差异化设计，长直段的管径保持一致，分支处的转接结构做了平滑过渡，减少介质分流时的冲击。安装边界方面，整套组件的外围轮廓完全适配对应机身舱段的预留安装空间，最外侧的管段和周边结构件的安全间隙满足航空装配的规范要求，即使在飞行工况下产生一定的形变位移，也不会和周边部件发生剐蹭磨损。另外，

　　管路上附带的小型转接阀件安装位，也预留了足够的操作空间，后期维护时可以直接在原位完成检测、更换操作，不需要拆解周边的其他管路组件，大幅降低了地勤维护的操作难度。在建模过程中，每一段弯管的壁厚都根据对应管路的工作压力做了匹配，高压段的管壁厚度适当增加，低压回油段的管壁在满足强度要求的前提下做了轻量化处理，兼顾结构强度和整机减重的需求，接头处的倒角、退刀槽等细节结构也完全按照加工工艺要求做了还原，模型可以直接对接后续的工程图输出、工艺编制环节，不需要再做额外的结构补全。
