耐火砖砌体支撑型材槽体结构

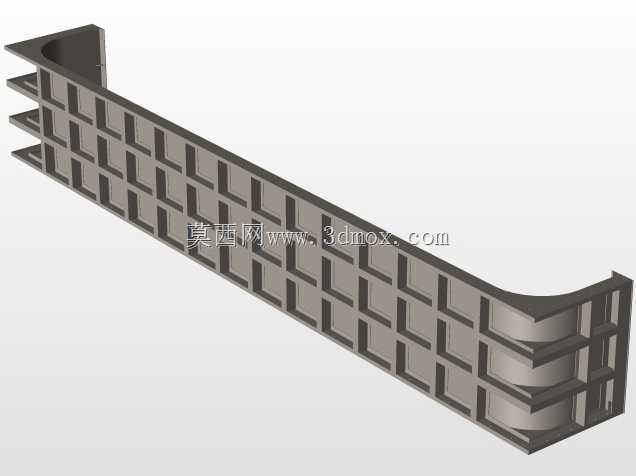

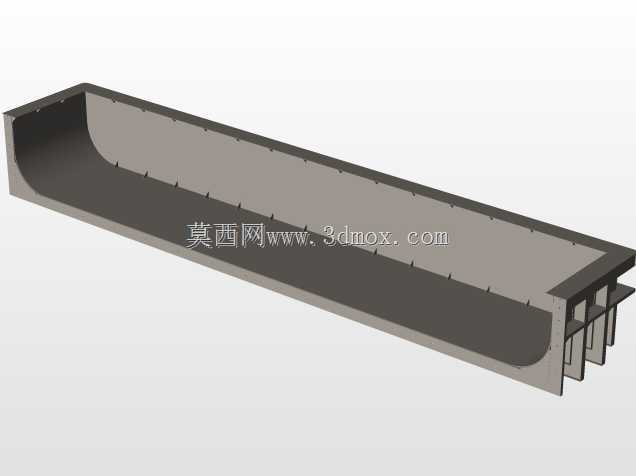

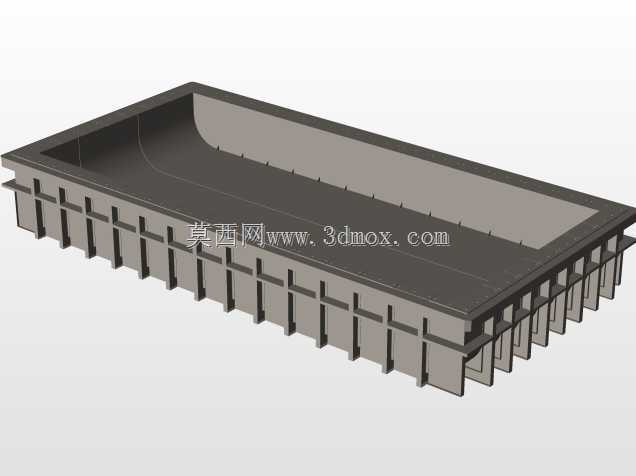

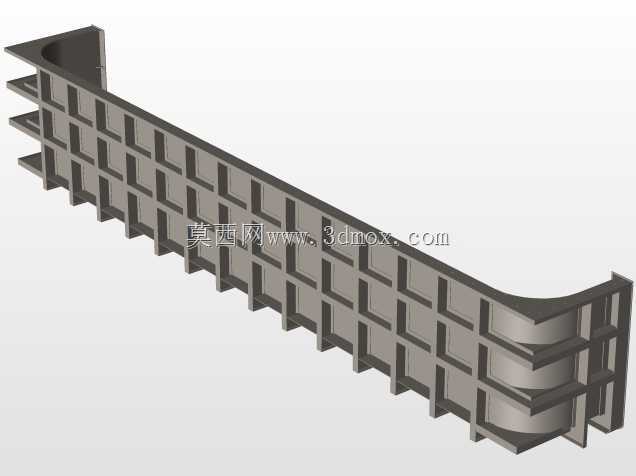

　　该结构主要应用于高温工业窑炉的内衬支撑环节，作为耐火砖砌体的承载基座，承担耐火材料自重、窑内物料荷载以及高温工况下的结构形变应力，常见于冶金、建材、化工等行业的热处理窑、熔炼炉、焚烧炉等热工设备内部，直接决定耐火内衬的安装精度与长期服役稳定性。从结构功能来看，整体采用敞口槽型设计，槽体内腔为平滑过渡的曲面转角，可避免直角区域的应力集中，同时减少物料在内壁的挂附残留，适配高温下物料流动或静置承载的使用需求。槽体底部与侧壁外侧设置纵横交错的格构式加强筋，筋板沿槽体长度与宽度方向等距排布，形成连续的受力传力路径，在不显著增加整体重量的前提下，大幅提升槽体的抗弯、抗扭刚度，避免高温环境下长期承重出现的侧壁外鼓、底板下挠变形。

　　设计过程中优先考虑耐火砌体的安装边界，槽体上口的翻边结构可作为耐火砖铺设的定位基准，筋板之间的空腔既可以作为隔热材料的填充空间，减少热量向外部支撑结构传递，也能为热膨胀预留足够的形变余量，避免不同材料热膨胀系数差异导致的结构挤压开裂。外形尺寸方面，槽体的长宽比适配常规窑炉的分段砌筑模数，侧壁高度匹配耐火砖的分层砌筑厚度，外侧筋板的突出高度控制在安装间隙允许范围内，可直接嵌入窑炉的金属支撑框架内，无需额外设计转接连接件，安装时仅需沿长度方向依次拼接，相邻槽体的拼接面设置有贴合止口，可保证拼接后的内腔平整度，避免出现台阶错位影响耐火砖铺设。结构的壁厚设计经过荷载校核，底板厚度满足满载物料加耐火砖的承重要求，

　　筋板厚度兼顾刚度需求与材料利用率，所有转角处均设置工艺圆角，既可以减少铸造或焊接加工时的应力集中，也能避免应力集中导致的高温蠕变开裂。在实际使用中，该支撑结构可直接作为耐火砌体的依附基底，耐火砖沿槽体内壁铺设时，可借助外侧筋板的位置设置锚固点，提升耐火层与金属基体的连接强度，避免高温下耐火砖出现脱落、坍塌问题。格构式的外侧结构也方便后期检修时的局部更换，单段槽体出现变形或损坏时，可单独拆除替换，无需整体拆卸整段窑体内衬，大幅降低检修维护的工作量与成本。
