户外双舱带廊架临时庇护设施结构

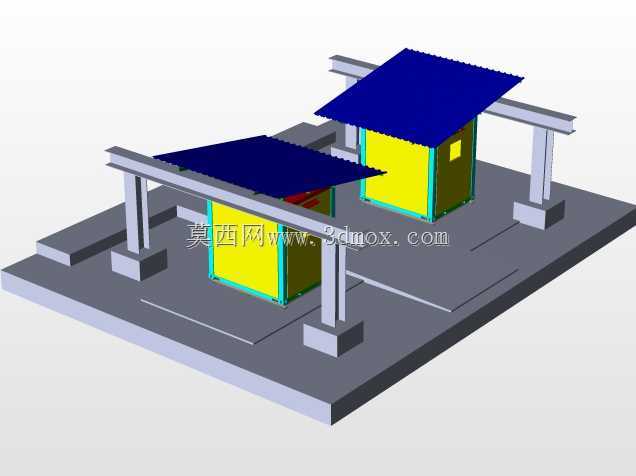

　　这套户外双舱庇护设施的结构设计，核心面向野外作业临时驻点、景区应急避险点、城郊施工人员临时休息区这类场景，区别于常规单舱临时板房，采用双独立舱体加贯通廊架的布局，能同时满足两组人员独立使用需求，廊架区域可作为临时置物、遮阳避雨的过渡空间，避免人员进出舱体时直接暴露在日晒雨淋环境中。从结构设计逻辑来看，整体采用混凝土预制基座作为承载基础，基座预留了舱体与廊架立柱的安装定位槽，现场安装时无需大规模浇筑作业，仅需平整场地后将预制构件对位拼接即可，大幅缩短现场施工周期。廊架立柱采用方管型材焊接成型，柱脚与基座通过预埋螺栓锁紧，顶部横梁贯通两个舱体上方，承托挑出的遮阳雨棚，雨棚采用坡型设计，排水坡度控制在5%左右，

　　能快速排走雨水避免表面积水渗漏。两个独立舱体采用框架式围护结构，舱体框架为薄壁型钢拼装而成，侧壁采用夹芯围护板材，兼顾保温与结构强度，每个舱体侧壁预留小尺寸通风采光窗，保证舱内基本通风采光需求，舱门朝向廊架内侧开启，避免外开占用外部通行空间。设计过程中特意控制了整体安装边界，基座整体长宽尺寸适配常规货运车辆的运输宽度，所有预制构件拆分后单块重量不超过人工辅助搬运的上限，无需大型吊装设备即可完成组装，适配交通不便的野外区域布设需求。廊架挑出宽度覆盖舱体入口前1.2米范围，足够两到三人同时在廊下临时停留，也可临时放置小型工具、随身装备，避免物品被露水或降雨打湿。舱体内部净空高度满足成年人直立活动需求，

　　围护板材的拼接缝处均设置防水胶条压边，配合坡顶雨棚的排水设计，能应对常规中雨天气下的防水需求。基座表面做了找坡处理，坡向背离舱体的一侧，避免地面积水倒灌进入舱体内部，柱脚位置设置加高的混凝土支墩，防止立柱长期接触地面积水出现锈蚀问题。整体结构没有复杂的异形构件，所有型材均采用市场通用规格，后期维护更换配件无需单独开模定制，能有效降低长期运维成本，对于需要快速布设临时驻点的场景，这套结构的拆装效率、环境适配性都能满足实际使用要求。
