炉灶温度测量系统驱动传动组件结构

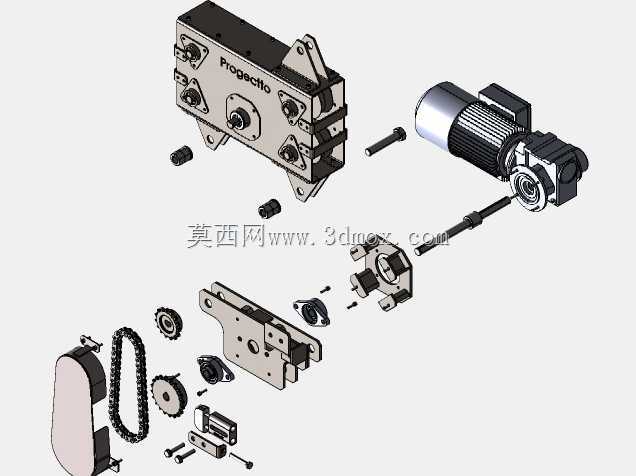

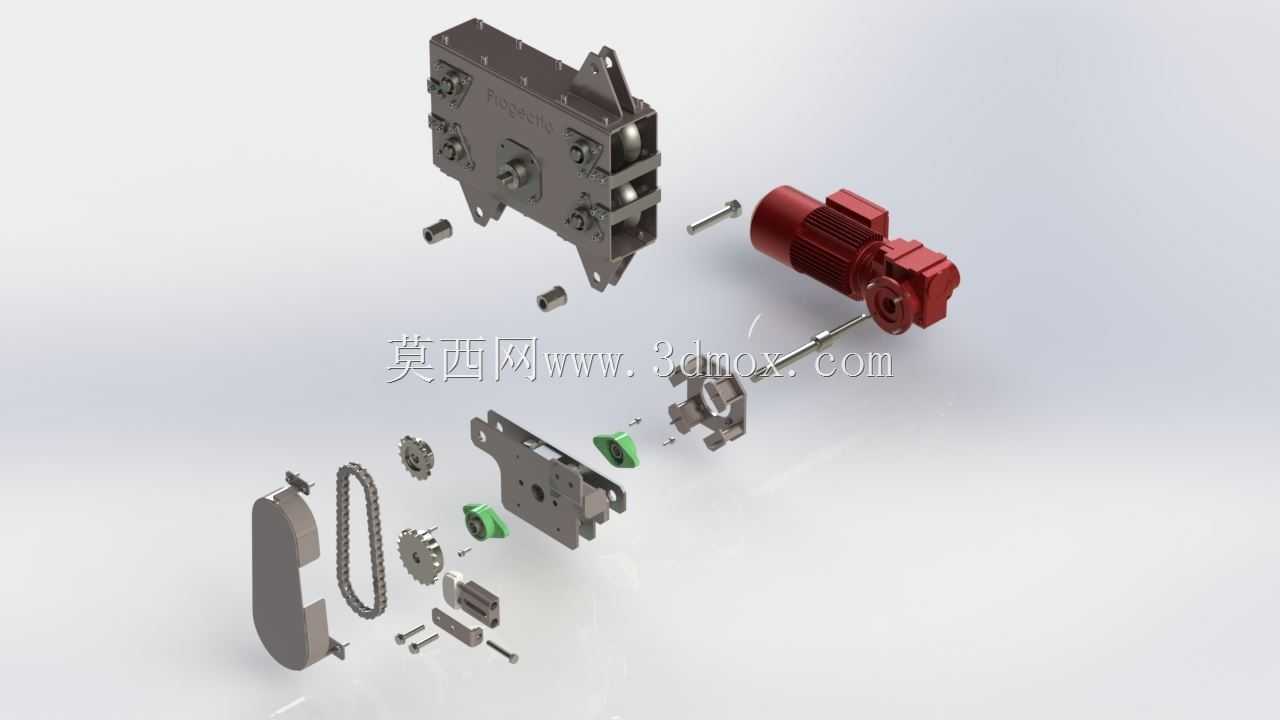

　　这套结构主要面向商用炊具、工业电烤箱的温度测量系统驱动环节设计，适配餐饮后厨加工、工业食材烘烤等需要持续监测炉腔内部温度的作业场景，解决传统固定式测温探头无法覆盖炉内多点位、长期处于高温区易损耗的问题。整套组件以分体式排布做结构拆分设计，核心驱动单元采用侧装式减速电机作为动力源，输出端通过联轴器衔接传动杆，将动力传递至链轮链条传动组，整套传动链做了密封防护的安装预留，可适配炉体侧壁的安装位，避免炉内高温油烟、水汽侵入传动间隙造成卡滞。从安装边界来看，整套组件的固定基座采用冲压成型的金属安装板，板上预留了四个对应炉体侧壁安装螺孔的定位孔，安装时无需额外在炉体上扩孔改制，可直接适配现有主流商用烤箱、大型炒炉的侧壁预留安装位，

　　整体外伸长度控制在180mm以内，不会占用炉体外侧过多的操作空间，也不会干涉炉门的开合动作。功能设计上，这套结构可带动测温探头做往复式的点位移动，按照预设轨迹扫过炉腔内不同温区，实时采集不同位置的温度数据反馈至温控系统，相比传统单点固定测温，能更精准捕捉炉内温度分布偏差，避免局部温度过高造成食材烤焦、或者温度不足导致加工不达标的问题。传动部分采用08B规格的标准链轮搭配配套传动链，链轮与安装轴之间采用平键做周向固定，轴向通过轴用挡圈限位，日常维护时只需拆卸侧盖即可更换磨损的链条或链轮，无需整体拆解整套驱动结构。传动路径上还设置了两个导向张紧轮，采用耐磨工程塑料做轮体材质，既可以调整链条张紧度避免跳齿，

　　也能减少传动过程中的金属摩擦噪音，适配后厨对作业噪音的控制要求。驱动电机的安装座做了腰型孔调节设计，安装时可微调电机位置来调整传动杆的同轴度，补偿安装过程中的位置误差，避免长期运转出现轴系偏磨的问题。整套结构的所有外露金属件都做了发黑防锈处理，可适应后厨高湿、高油烟的使用环境，所有转动配合位置都预留了润滑脂注油通道，日常保养时无需拆解即可完成注油维护，延长整套组件的使用寿命。在结构细节上，测温探头的安装座做了快拆式设计，探头损坏时可直接拧下固定螺丝完成更换，无需拆解传动结构，降低现场运维的难度。
