带法兰端盖的筒状定位连接座结构

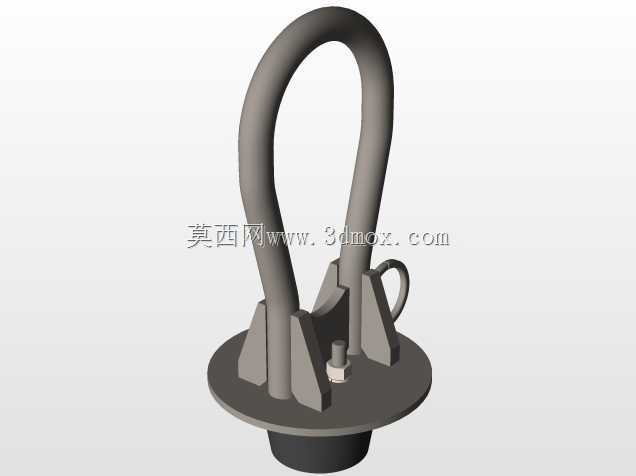

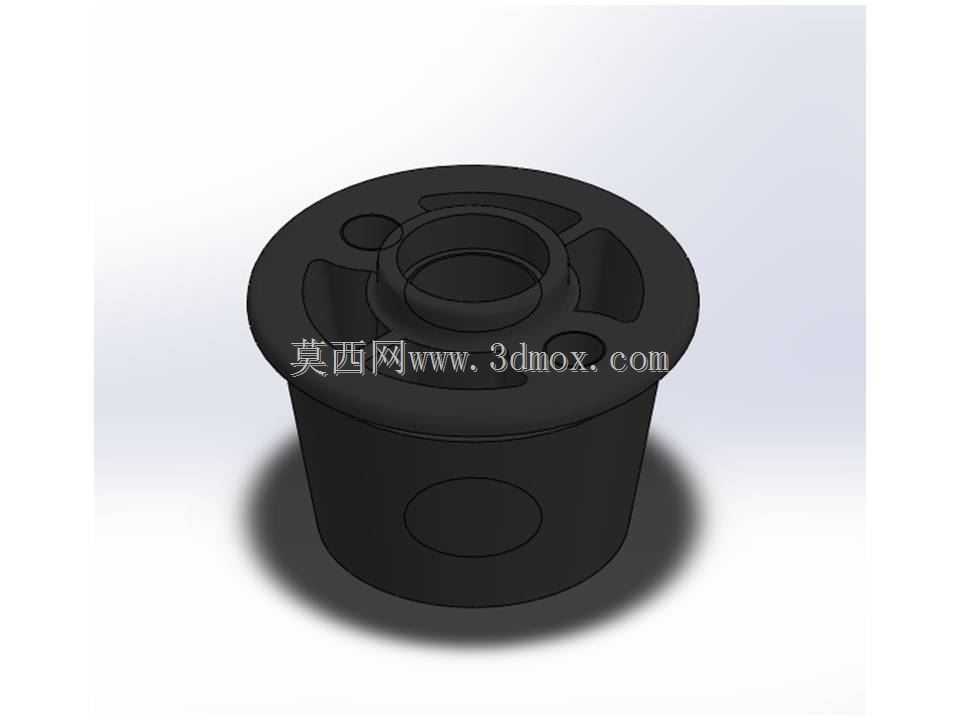

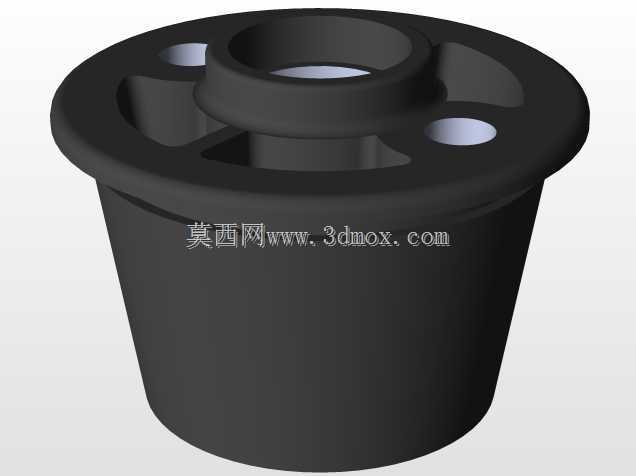

　　这类带法兰端的筒状连接座，多应用在轻工输送设备、小型自动化装配线的轴系端部定位场景，也可作为气动执行元件的端部安装衬套使用，核心作用是为穿设的轴类零件提供径向支撑，同时通过法兰端的安装孔完成与设备机架的固定，避免轴系运行过程中出现径向窜动。从结构设计来看，上部法兰盘做了三处均匀分布的沉头安装位，沉孔深度刚好容纳内六角圆柱头螺钉的头部，安装后螺钉端面不会突出法兰表面，不会和周边相邻的运动部件产生干涉，法兰盘与下部筒身采用大圆角过渡，能有效降低安装锁紧时的应力集中，避免长期受交变载荷出现根部断裂的问题。筒身外壁设置的圆形凹位，是为了适配设备机架上的定位销，安装时可快速完成周向对位，不需要反复调整安装角度，能大幅缩短现场装配的对位时间，

　　筒身的内径公差按照基孔制H7级精度设计，可直接与适配直径的导向轴形成间隙配合，内壁预留的环形槽可加装O型密封圈，在有少量粉尘、切削液飞溅的加工场景下，能阻挡杂质进入配合面，减少轴面的磨粒磨损。设计过程中优先考虑了安装边界的适配性，法兰盘外径比筒身外径大出近一倍，安装时不需要额外加装加宽垫片，就能在厚度3-8mm的薄板机架上获得足够的压紧面积，筒身的轴向长度根据常见机架板厚加轴端支撑长度设定，穿入机架安装孔后，筒身端部不会突出到机架另一侧的运动区域内，避免和同步带、链轮等传动部件发生刮碰。法兰端面上的中心凸台结构，是为了嵌入机架对应的定位沉孔，进一步提升连接的同轴度，即使安装螺钉出现轻微松动，凸台与沉孔的配合也能限制连接座的径向偏移，

　　不会导致轴系支撑中心偏移。这类零件多采用改性尼龙或者压铸铝合金加工，自重较轻同时具备足够的结构强度，在低速、轻载的传动场景下完全可以替代金属切削加工的同类支座，能有效降低设备的整体制造成本，同时尼龙材质自带的自润滑特性，可减少与轴面的摩擦阻力，不需要频繁加注润滑脂维护。
