沙莫特筒仓配套传动连接构件结构设计

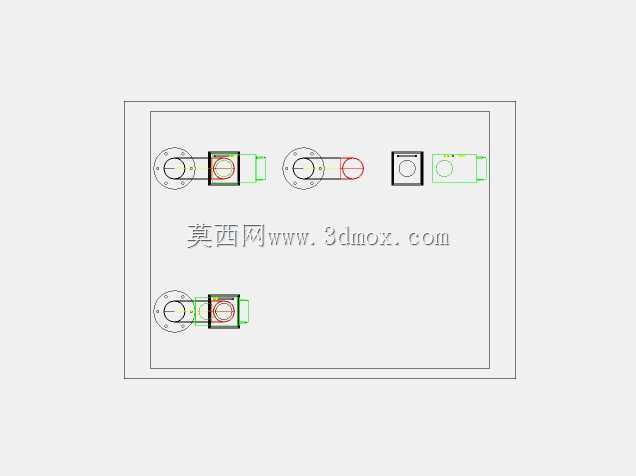

　　在散料存储与输送的工业场景中，筒仓作为核心存储单元，其配套的传动连接构件直接决定了进料、出料机构的运行稳定性，沙莫特筒仓的连接组件设计，正是针对散料工况下的载荷特性做了针对性优化。从结构布局来看，该组件采用同轴式法兰对接方案，主动端与从动端的安装基准面做了共面度约束，安装时可直接通过法兰止口完成定位，无需额外调整同轴度，能大幅缩短现场装配的调校周期。构件的核心传动段采用了嵌套式轴套设计，轴套与传动轴的配合面预留了微米级的间隙公差，既可以满足常温下的滑动配合需求，也能适应散料输送场景中常见的温度波动带来的热胀冷缩形变，避免出现轴系卡滞的问题。从安装边界来看，该组件的横向安装总长度控制在适配常规筒仓侧壁预留的安装窗口尺寸范围内，

　　法兰端的螺栓孔采用圆周均布设计，可兼容不同规格的标准紧固件，安装时无需对筒仓侧壁的预埋钢板做二次打孔加工。考虑到散料输送过程中可能存在的粉尘侵入问题，构件的转动副位置预留了密封件安装槽，可适配标准唇形密封圈，能有效阻挡粉尘进入配合面，延长构件的维护周期。设计过程中针对传动端的受力做了校核，当筒仓出料机构满载启动时，连接构件可承受瞬时的扭矩冲击，不会出现连接松脱或形变的问题。组件的外形轮廓做了倒角处理，没有尖锐的凸起结构，既可以避免安装过程中出现磕碰损伤，也能减少现场积料的附着。在实际应用中，该类连接构件不仅可用于沙莫特系列筒仓的进出料传动系统，也可适配同规格的螺旋输送机、斗式提升机等散料处理设备的轴系连接场景，只要安装尺寸匹配即可直接替换使用，具备较强的通用适配性。建模过程中对所有配合面的公差做了明确标注，加工时可直接参照三维模型的尺寸参数完成工艺编制，无需额外转换二维图纸的尺寸信息，能有效减少加工环节的尺寸偏差。
