门旁支撑吊装承载工装结构设计

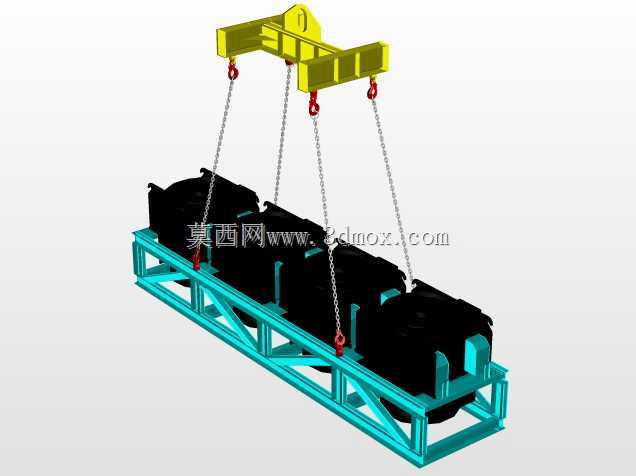

　　这套结构主要面向重型构件转运吊装的工位场景，适配车间内跨区域重型部件的周转、装配工位的工件就位作业，解决大重量异形构件吊装时受力不均、易磕碰变形的实际问题。从结构布局来看，上部的吊梁采用对称吊点设计，四个吊点通过链条与下部承载框架连接，链条长度经过匹配计算，确保起吊后下部框架保持水平状态，避免承载的构件出现侧滑、偏载的情况。下部的支撑框架采用桁架式方管焊接结构，这种结构在保证整体承载刚度的前提下，能有效降低工装自身重量，减少无效起吊载荷，框架上的定位挡边完全贴合所承载构件的外形轮廓，吊装过程中不需要额外捆绑固定，就能限制构件的横向与纵向窜动，大幅提升吊装作业的效率与安全性。设计过程中优先考虑了安装边界的适配性，

　　上部吊梁的吊耳间距匹配车间通用桥式起重机的吊钩作业范围，不需要额外更换吊具就能直接挂接使用，下部框架的外形尺寸预留了足够的安全间隙，在转运过程中经过车间通道、设备旁侧时不会发生刮碰。吊点位置的选择经过受力验算，每个吊点的载荷分配均匀，链条采用卸扣与上下结构连接，磨损后可以单独更换，不需要整体报废工装，降低了后续的维护成本。框架的支撑面做了等高处理，构件放置后不会出现局部应力集中的情况，针对构件易磕碰的边角位置，框架上还预留了防护垫的安装位，可根据实际使用需求粘贴橡胶防护层，避免构件表面出现吊装损伤。这套工装的适配性较强，除了对应门旁支撑类构件的吊装，调整下部框架的定位挡块位置后，也可适配同尺寸区间的其他重型结构件转运，

　　在重型装备制造、钢结构加工车间的装配、转运环节都能发挥作用，结构没有复杂的传动部件，整体可靠性高，日常仅需要检查链条磨损、焊接节点是否开裂即可完成维护，对车间作业人员的操作要求低，不需要专门的培训就能上手使用。起吊过程中框架的变形量控制在允许范围内，不会因为长期重载出现结构形变，保证长期使用的精度与安全性。
