立式长杆导向定位夹持工装结构

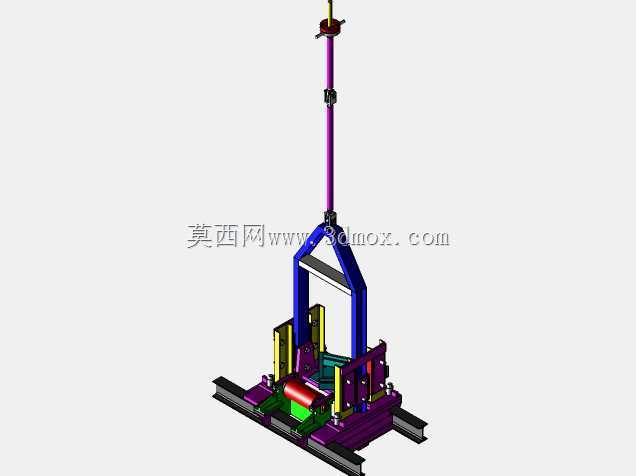

　　这套立式夹持定位工装主要面向产线工位的工件精准定位与夹持作业场景，常见于汽车零部件焊装、机加工上下料、部件预装等需要稳定固定工件的工位，可适配多规格轴类、框架类小型工件的装夹需求，避免加工或装配过程中工件出现位移、偏斜问题。从结构设计来看，底部采用双平行导轨作为安装基座，可直接适配现有产线的工位安装基准，安装时无需额外改造工位台面，仅需通过基座预留的安装孔位完成螺栓固定即可，基座的跨距设计预留了足够的工件放置空间，可兼容宽度在300mm以内的小型工件装夹。底部装夹单元采用双侧对称夹块设计，夹块接触面做了防滑处理，夹块的开合通过侧边的调节机构实现行程控制，单侧夹块的可调行程为40mm，可适配不同外形尺寸的工件装夹，

　　夹块下方设置了支撑托台，托台表面做了耐磨处理，可承受工件放置时的冲击载荷，避免长期使用出现托台凹陷变形问题。中部的门式框架为整体结构提供刚性支撑，框架采用方管焊接成型后做整体去应力处理，避免长期受力出现框架变形，框架两侧设置了竖向导向槽，可配合上部的长杆导向组件完成上下方向的位置调节。上部的长杆导向组件采用空心圆管作为主体，杆身设置了多组定位锁紧环，可根据工件的高度尺寸调整压头的下压位置，杆身顶端设置了旋转调节手轮，转动手轮即可带动下部压头完成竖向进给，压头端面采用柔性材质垫层，下压接触工件时不会刮伤工件表面，同时可提供足够的压紧力，避免工件在加工过程中出现向上窜动的问题。整套工装的各运动部件均设置了润滑注油孔，

　　日常维护时仅需定期加注润滑脂即可保证运动顺畅，所有连接螺栓均采用防松设计，适配产线连续作业的振动工况，不会出现螺栓松动导致的定位精度下降问题。设计过程中优先考虑了工位操作的便捷性，所有调节手轮、锁紧手柄均设置在操作人员易触及的位置，装夹工件时无需探身到工装内部操作，可有效降低操作人员的作业强度，同时工装的整体重心落在底部导轨基座的中心区域，即使压头处于最高伸出位置，整体结构也不会出现倾翻风险，满足工位作业的安全要求。
