电梯用滚柱式逆止器结构设计

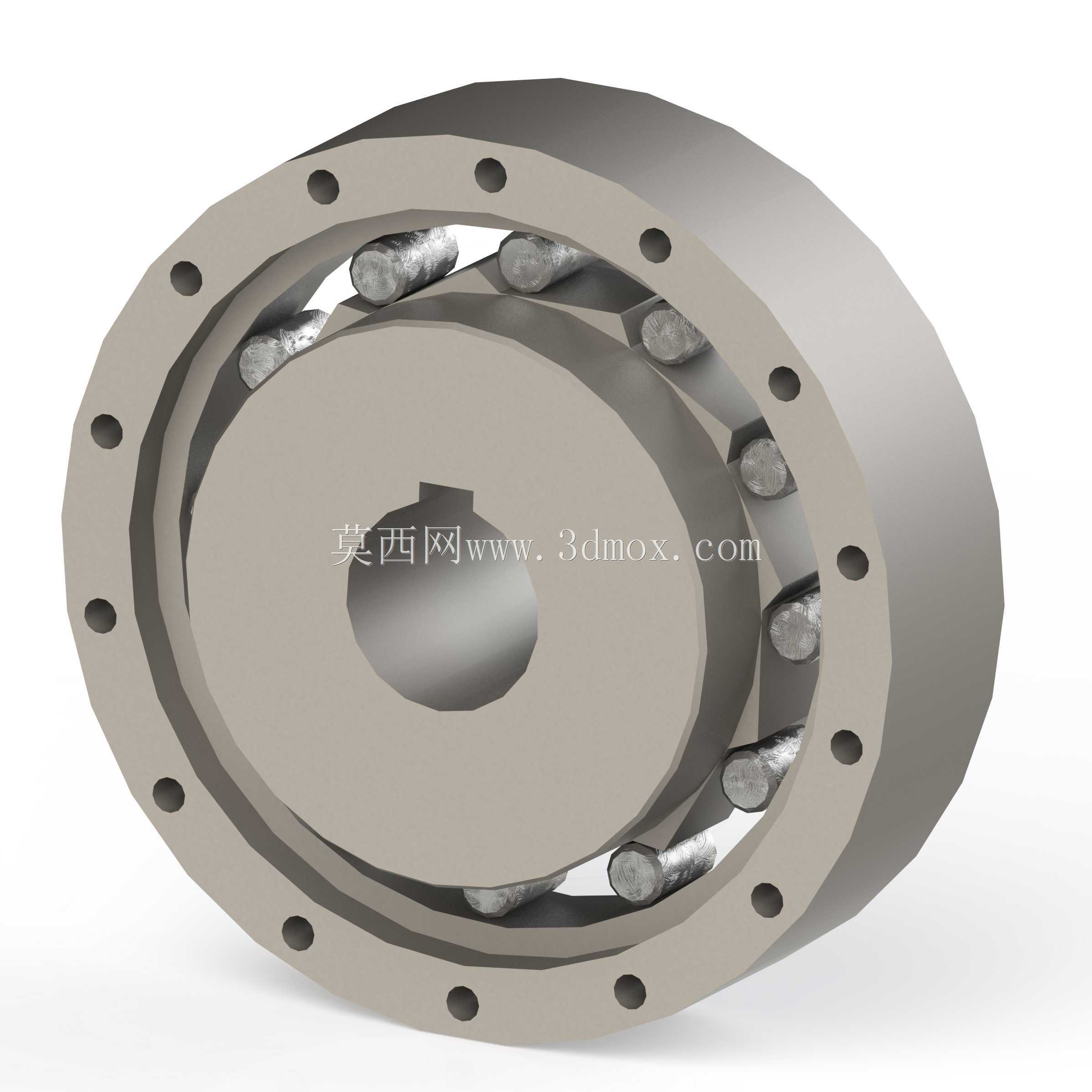

　　在垂直升降类电梯的传动系统中，逆止器是保障曳引系统安全的核心部件之一，主要作用是在曳引机失电、传动链失效等突发工况下，瞬间锁止输出轴，避免轿厢出现溜梯、下坠等恶性安全事故，是电梯安全保护链路中不可缺失的机械防护单元。这款滚柱式逆止器采用外圈带安装法兰的整体式结构，外圈法兰端面上均匀分布16个螺栓安装孔，可直接通过高强度螺栓与曳引机的固定机座端面贴合锁紧，安装时无需额外设计转接支架，能有效缩减传动单元的轴向装配尺寸，适配多数主流曳引机的输出端安装边界。内圈采用带标准键槽的通孔设计，可直接与曳引机输出轴通过平键实现周向固定，键槽的尺寸公差按照传动件配合标准设计，能保证大扭矩传递过程中不会出现键连接松脱、滚键等失效问题。

　　滚柱作为逆止动作的核心执行件，均匀布置在内圈与外圈的楔形型腔之间，型腔的楔角经过反复校核计算，既保证正向传动时滚柱能在型腔宽腔位置自由滚动，不会产生额外的摩擦阻力与传动损耗，又能在输出轴出现反向转动趋势时，滚柱瞬间被挤入楔形型腔的窄端，通过滚柱与内外圈滚道的接触挤压，实现内外圈的刚性锁止，整个逆止动作的响应时间极短，锁止过程无冲击，不会对传动链造成额外的载荷冲击。设计过程中，内外圈的滚道表面粗糙度与硬度都做了针对性要求，滚道表面需经过淬火处理提升耐磨性能，保证长期频繁动作后不会出现滚道压痕、磨损导致的逆止失效。滚柱采用高精度轴承钢制造，圆柱度误差控制在极小范围内，保证每个滚柱都能均匀承受锁止时的挤压力，避免单个滚柱过载碎裂。

　　整个逆止器的轴向尺寸经过紧凑化优化，在满足额定锁止扭矩要求的前提下，尽可能压缩轴向占用空间，不会额外增加曳引机组装后的整体轴向长度，方便在电梯机房的有限安装空间内布置。日常维护时，只需定期检查法兰连接螺栓的预紧力、滚道与滚柱的润滑状态即可，无需复杂的拆解维护，能有效降低电梯全生命周期的运维成本。
