侧装式精密流体喷射点胶阀结构

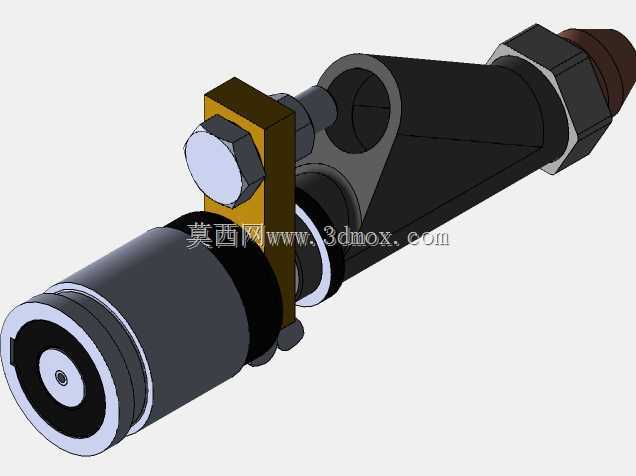

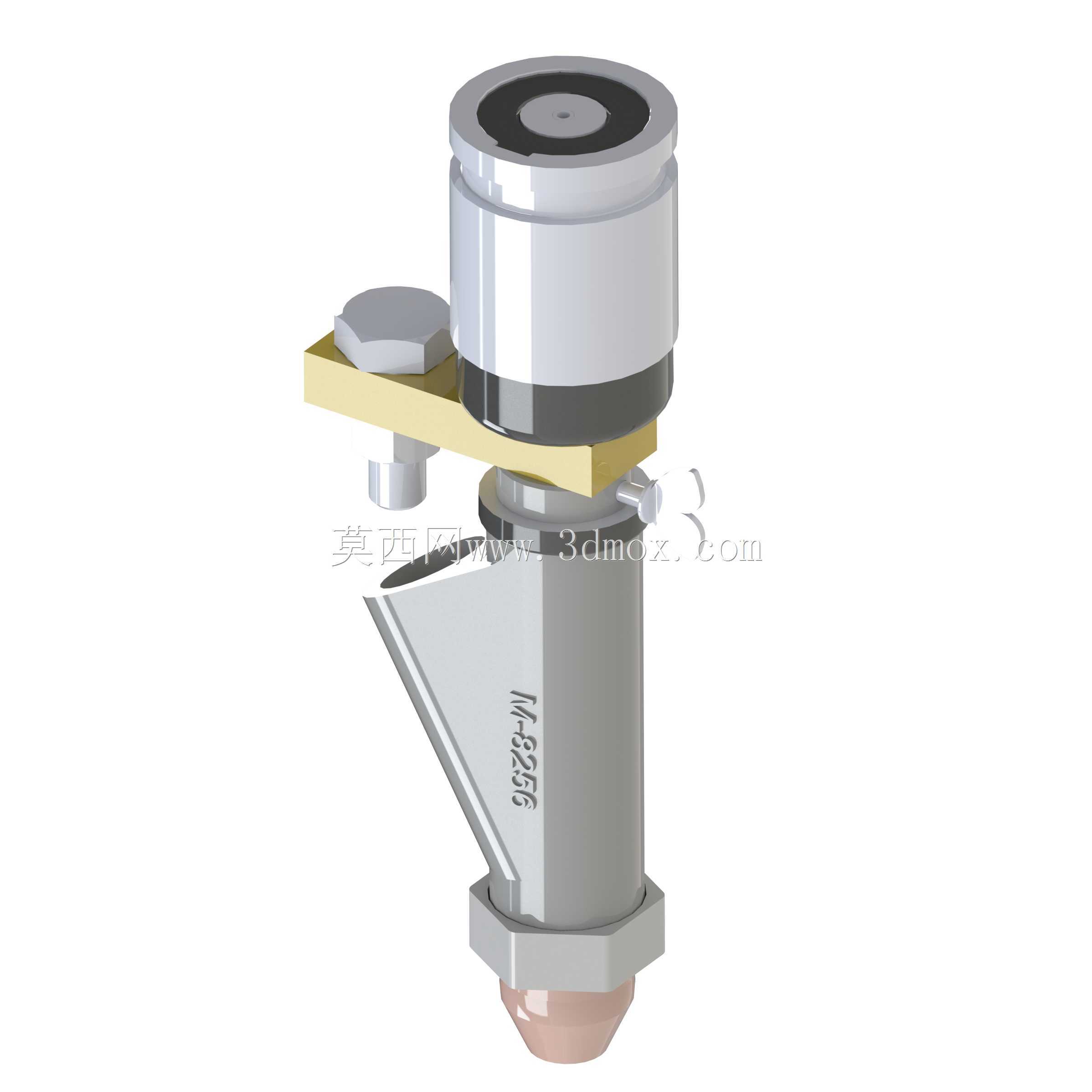

　　这款侧装式精密流体喷射阀，主要面向电子封装、小剂量流体精准涂布的工业场景，在SMT贴片红胶涂布、微型元器件底部填充、UV胶定点喷涂工位中承担核心执行部件的角色，区别于传统接触式点胶结构，它采用非接触式喷射逻辑，能够在不触碰工件表面的前提下完成纳升级别流体的定点送出，避免接触式点胶易出现的针头刮伤工件、胶量拖尾偏移的常见问题。从结构设计逻辑来看，整体采用同轴立式布局，上部为驱动腔体集成段，采用圆柱密封外壳设计，内部预留驱动组件安装空间，外壳做阶梯轴式变径处理，既满足内部组件的装配限位需求，也能降低整体结构重量，侧部伸出的L型安装支架是整个部件的安装基准，支架上预留的通孔适配标准紧固件，可直接固定在点胶设备的Z轴移动滑台上，

　　安装面做平面度公差管控，保证装配后阀体能保持垂直状态，避免喷射角度偏移影响点胶精度。下部的流体腔体采用斜向出流设计，侧斜的流道能够减少流体在腔体内的残留，尤其适配中低粘度的流体介质，流道内壁做镜面抛光处理，降低流体流动阻力，避免长期使用后残留胶体固化堵塞流道，出胶口采用可拆卸式喷嘴结构，可根据不同胶量需求更换不同内径的喷嘴，无需拆解整个阀体即可完成维护更换，大幅降低工位停机维护的时间成本。阀体中部设置的锁紧螺母结构，用于上下腔体的密封锁紧，螺母采用六角外形设计，可使用标准扳手完成紧固操作，密封面处预留密封件安装槽，保证高压流体输送过程中不会出现渗漏问题。从安装边界来看，整体立式结构的径向尺寸控制在较小范围，

　　侧装支架的伸出长度经过优化，不会和周边的工件定位夹具产生运动干涉，阀体总长度适配常规点胶设备的Z轴行程空间，无需对现有设备做额外改造即可完成替换安装。在功能实现层面，该结构能够适配不同驱动形式的控制方案，可根据实际工况选配气动或者压电驱动组件，实现不同频率的胶点喷射，单次喷射的胶量一致性可控制在较小误差范围内，满足精密电子制造场景下对点胶精度的严苛要求，斜向流道的设计也让阀体内部的流体清洗更加便捷，清洗液可顺着斜向流道直接冲出，减少清洗液的用量和清洗耗时。
