离心式转子排气器叶轮结构设计

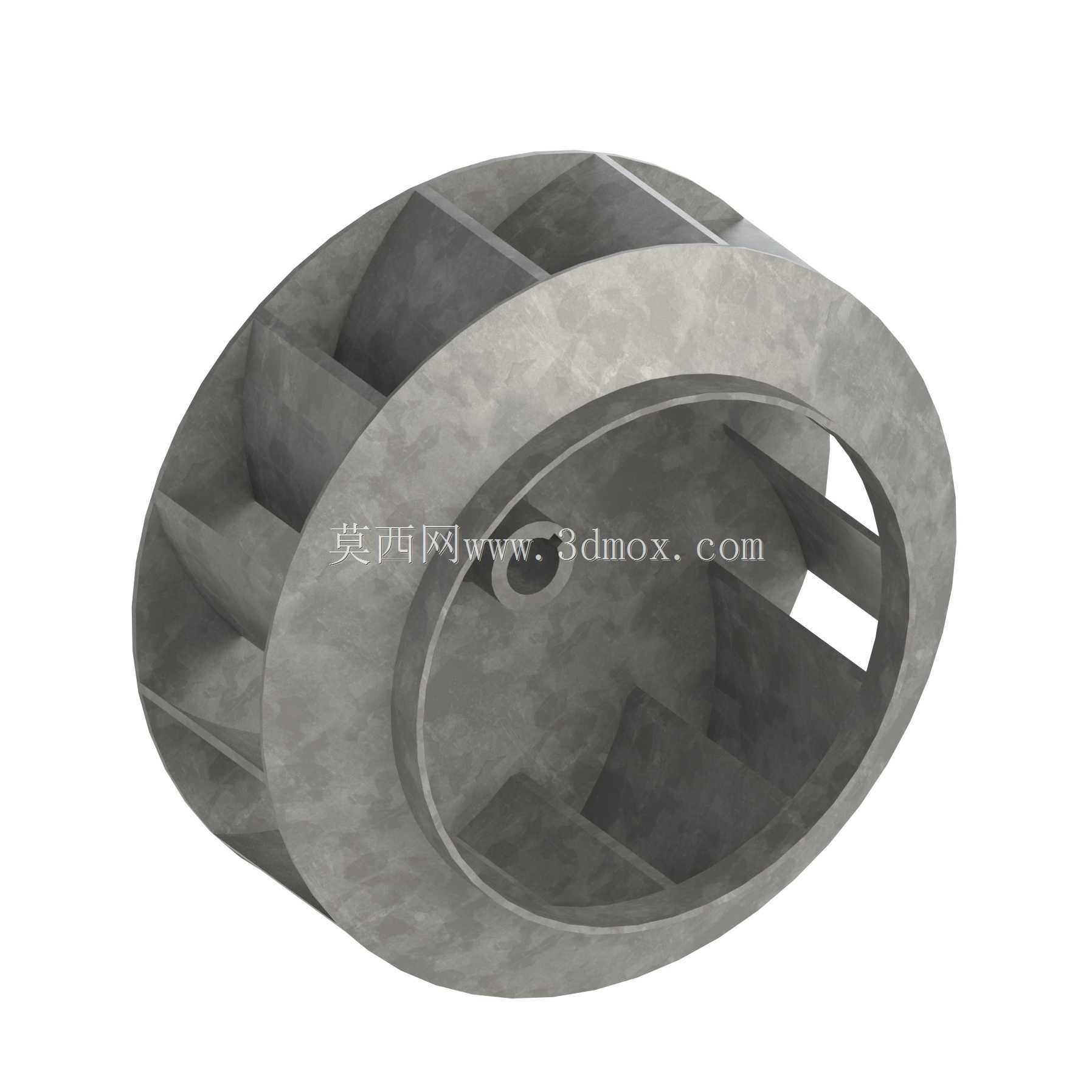

　　这类转子排气器的核心叶轮部件，多应用在需要连续排出腔体积气的流体输送系统中，常见于化工流程的气液分离单元、真空系统的前置排气段、以及中小型动力设备的曲轴箱通风排气环节，依靠叶轮高速旋转产生的离心效应，将混入介质中的气体裹挟、增压后排出流道，避免气阻、气蚀问题影响整套设备的运行稳定性。从结构设计逻辑来看，该叶轮采用后向式叶片布局，叶片与轮盘一体成型，整体为带中心安装孔的筒式结构，轮缘处做了等厚度的加强边设计，既可以降低高速旋转时的轮缘应力集中，也能减少叶片出口端的流体紊流损失。中心的安装孔为台阶式设计，可直接与驱动轴的轴肩定位配合，孔侧预留的紧定螺钉位，能够在安装时实现周向锁止，避免运转过程中叶轮与轴出现相对滑动。

　　叶片的型线采用等厚度圆弧设计，相邻叶片间形成的渐扩式流道，可让进入叶轮的气体在随轮旋转的过程中逐步获得动能，流道从入口到出口的过流面积缓慢变化，能有效降低气流的脉动噪声，同时减少气体带液的概率。在安装边界上，该叶轮的轴向长度与外径比例控制在0.4左右，可适配多数常规尺寸的排气器壳体，安装时只需保证叶轮与壳体壁面的单侧间隙在0.8-1.5mm区间，既不会因为间隙过大造成回流损失，也不会因为热胀冷缩出现叶轮擦碰壳体的故障。设计过程中需要重点校核叶轮的动平衡等级，这类部件的工作转速多在1500-3000rpm区间，整体动平衡精度需达到G6.3级以上，才能避免运转时出现过大的振动传递到轴承部位，延长整套排气装置的维护周期。另外叶片与轮盘的过渡位置做了小圆角处理，可减少铸造或机加工过程中的应力集中，也能避免长期运转后杂质在转角位置堆积，破坏叶轮的动平衡状态。
