可伸缩式长轴传动结构设计

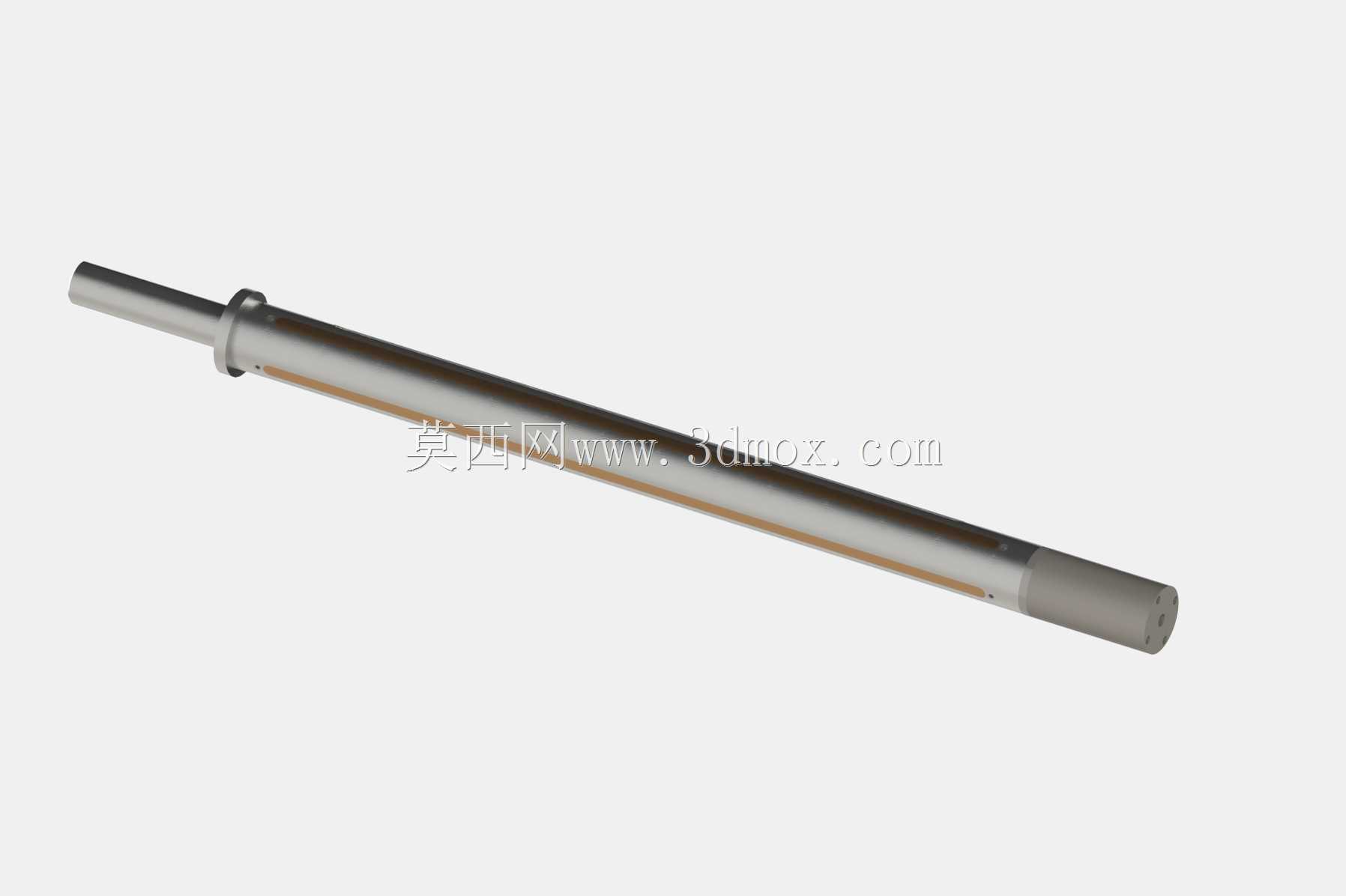

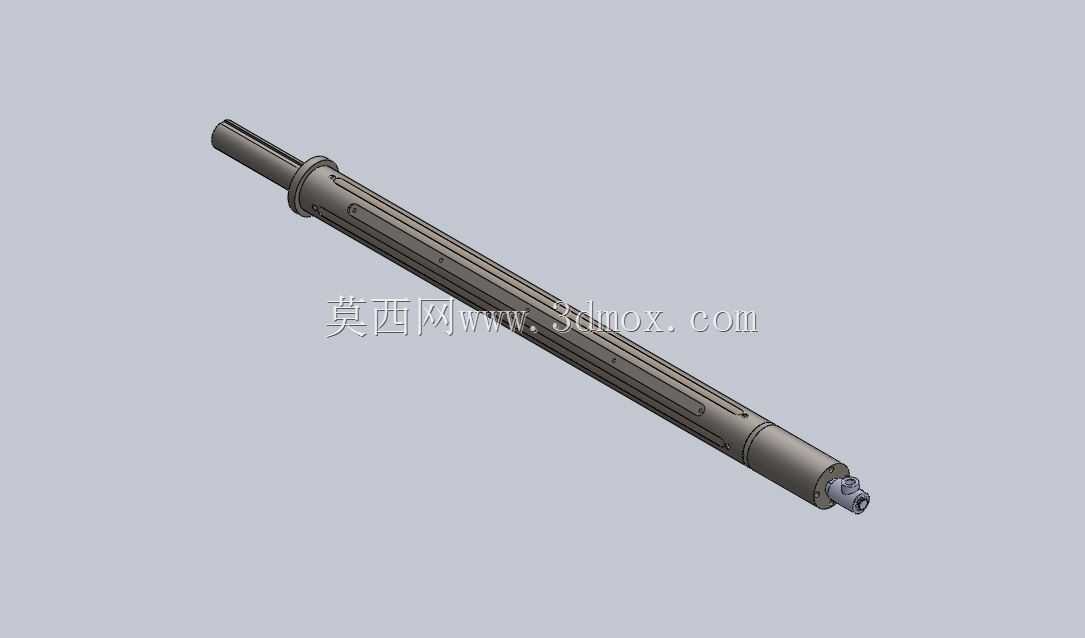

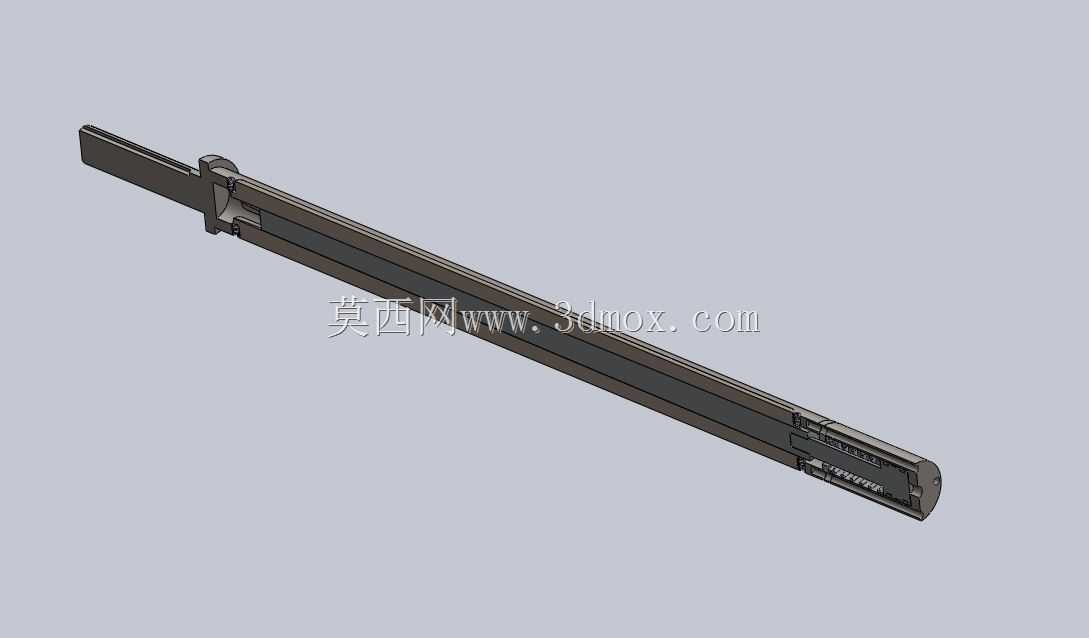

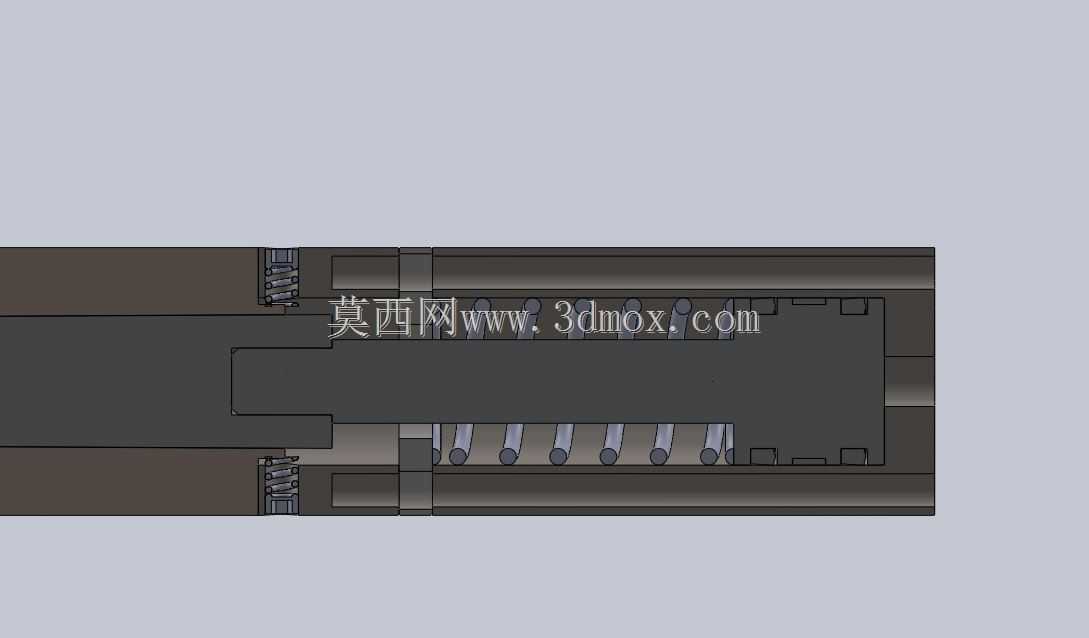

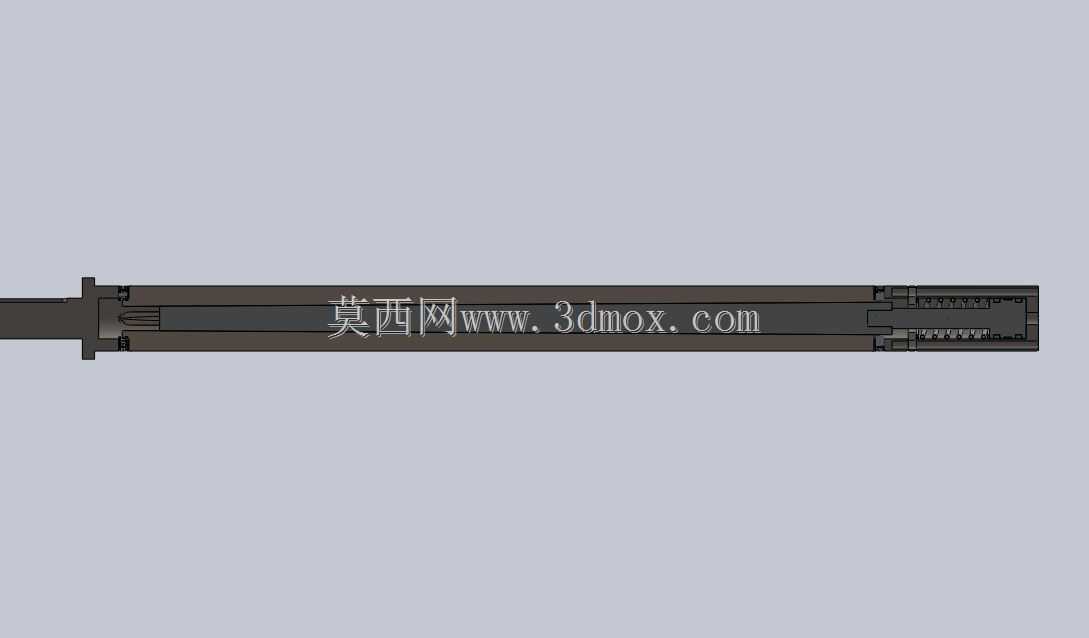

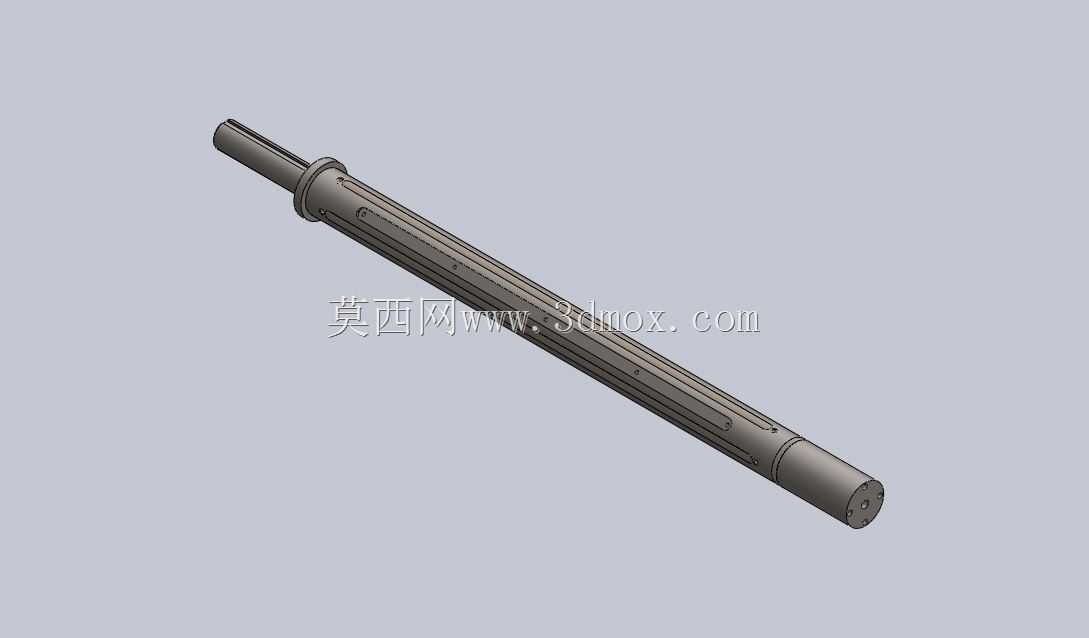

　　这类可伸缩轴结构常应用在需要补偿轴向安装误差、存在相对位移需求的传动场景中，比如医疗配套设备的动力传递链路、包装生产线的工位间距调节传动段，或是轻工设备里需要调整传动跨距的连接部位，能在轴段总长度发生变化的过程中持续稳定传递扭矩，避免刚性轴在安装对位偏差、设备运行产生轴向窜动时出现的卡滞、轴段弯折甚至断裂问题。从结构设计逻辑来看，该轴采用内外轴套配合的伸缩形式，外轴为空心长筒结构，内轴为匹配内孔精度的实心轴段，配合面选用合适的公差带，既保证伸缩滑动时的顺畅度，又能控制配合间隙避免传动过程中出现过大的回差，轴端设置的限位凸台可以限制最大伸缩行程，防止内外轴在拉伸到极限位置时出现脱开的情况。靠近轴端的定位轴肩是安装时的轴向定位基准，

　　装配时可以抵靠在轴承内圈或是传动件的定位端面上，确定轴在设备中的轴向安装位置，两端的轴头分别适配不同的连接端，一端可通过键连接或是过盈配合安装传动轮、联轴器等部件，另一端的轴段直径经过匹配设计，可适配对应安装位的轴承孔径，保证转动时的同轴度要求。设计过程中需要重点校核伸缩全行程内的扭转强度，尤其是内外轴配合段的接触长度，要保证在传递额定扭矩时配合面的压应力在材料许用范围内，避免长期负载下出现配合面压溃、滑动卡滞的问题，同时轴的整体同轴度公差需要严格控制，避免高速转动时因轴段不同心产生过大的径向跳动，影响整套传动机构的运行稳定性。外轴表面做了光滑处理，减少伸缩过程中与密封件、支撑套之间的摩擦阻力，轴端的倒角设计既方便装配时的对位导入，

　　也能去除加工毛刺避免安装时刮伤配合零件。在实际选型应用时，需要先确认设备的最大轴向补偿量，对应选择该轴的可伸缩行程范围，同时核对两端安装轴径、键槽尺寸是否匹配现有传动部件的安装要求，还要根据传递的额定扭矩、最高工作转速校核轴的疲劳强度，确保在设备全生命周期内的运行可靠性，这类轴结构相比刚性固定轴，能大幅降低设备安装时的对位精度要求，减少装配调试的工作量，同时在设备运行过程中吸收振动、热胀冷缩带来的轴向尺寸变化，提升整套传动系统的容错能力。
