立式方形底座液压支撑调节油缸结构

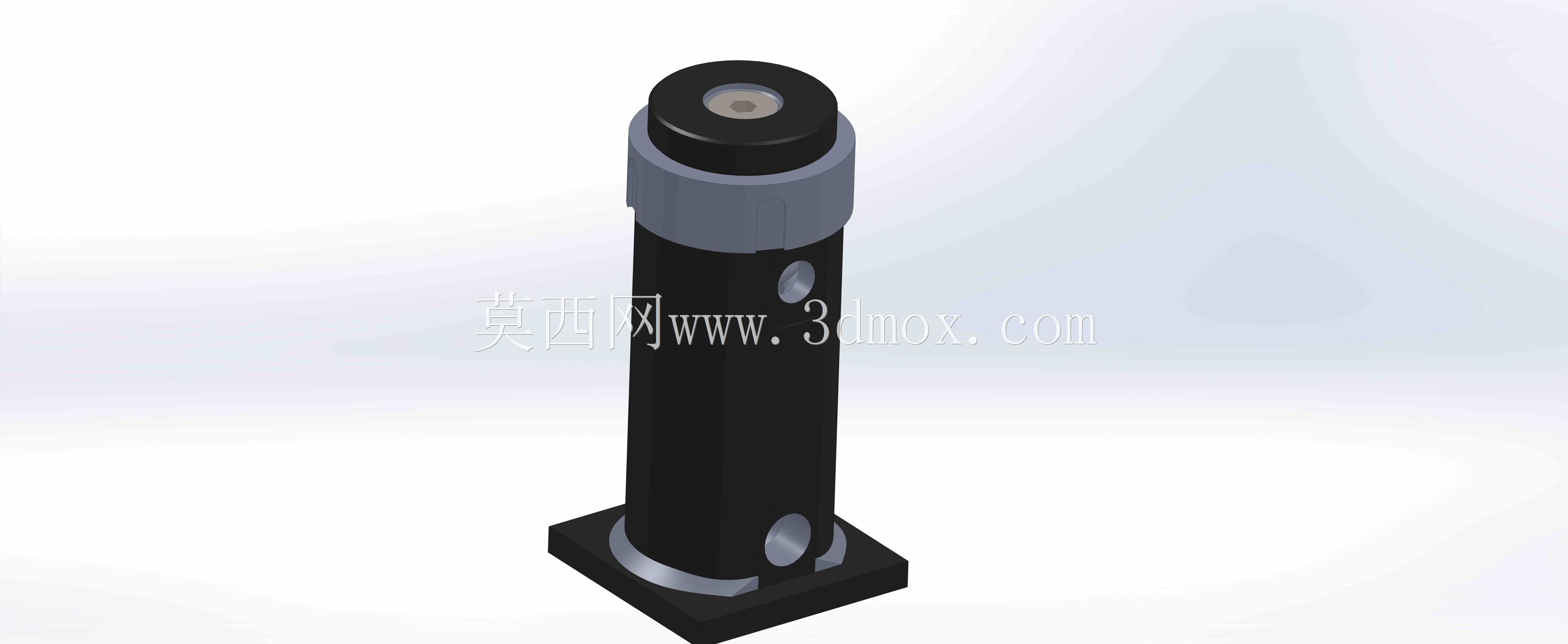

　　这款立式支撑类液压元件，常应用在工装夹具定位、小型设备调平、生产线辅助支撑工位中，在精密装配工位、非标自动化线体的工件承托环节也能见到这类结构的身影，核心作用是通过液压驱动实现轴向的伸缩调节，提供稳定的竖向支撑力，抵消工件加工或装配过程中产生的形变偏移。从结构设计来看，底部采用方形法兰安装底座，底座上预留对称的安装孔位，安装时可通过内六角螺栓直接固定在设备安装基面，安装边界规整，不需要额外设计复杂的转接安装座，适配大部分标准型材搭建的工装架体，底座与缸筒衔接处做了圆弧过渡强化，避免长期受侧向力时出现应力集中断裂的问题。缸筒主体采用长直圆柱结构，外壁做了发黑防锈处理，缸筒侧壁预留的两组油口分别对应无杆腔与有杆腔的进出油通路，

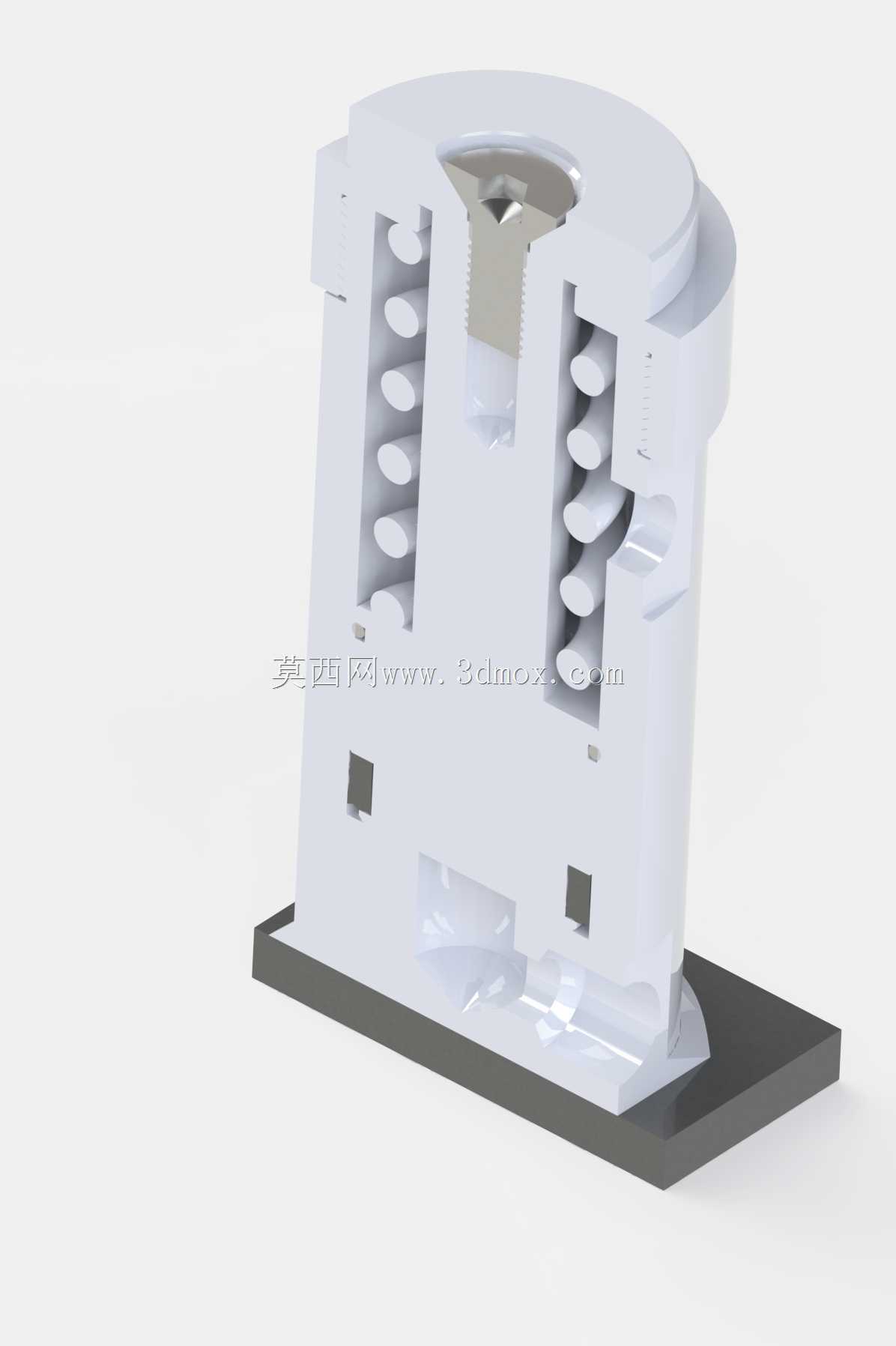

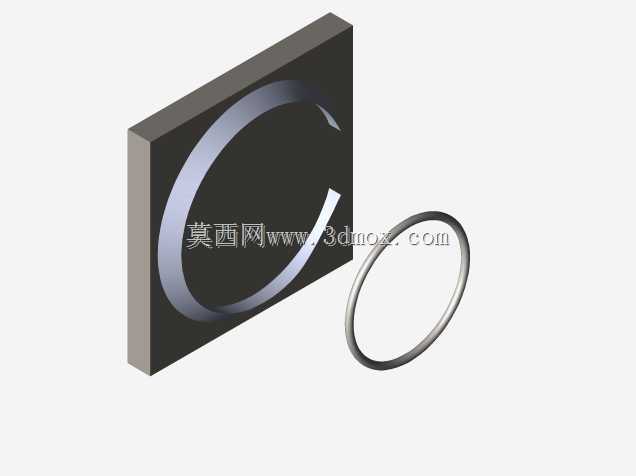

　　油口位置做了沉台设计，安装油管接头时可以保证端面密封贴合度，减少液压油渗漏风险。顶部的调节端采用嵌套式结构，外层的灰色防护套可以阻挡加工过程中产生的切屑、灰尘进入缸筒内部，避免活塞杆表面被硬杂质划伤导致密封件失效，顶端的活塞杆输出端做了内凹定位孔，配套不同规格的支撑顶头即可适配不同接触面的工件承托需求，不需要额外更换整个油缸。设计过程中优先考虑了现场安装维护的便捷性，整体结构没有采用复杂的集成阀组设计，外接液压油路即可独立工作，缸筒的长径比经过匹配计算，在全行程伸出状态下依然能保持足够的支撑刚性，不会出现杆体弯曲晃动的问题，日常维护时只需要定期更换顶端防尘圈与内部活塞杆密封件即可，不需要整体拆解缸体。安装尺寸上，

　　方形底座的边长控制在常规工装安装孔位的通用间距范围内，缸体外径适配标准的油缸安装固定环规格，整体安装高度预留了足够的行程调节余量，既可以在固定高度的支撑工位使用，也可以在需要小范围高度调节的调平工位使用，适配多类工业现场的支撑需求。
