方形法兰连接式双层承压流体连接座结构

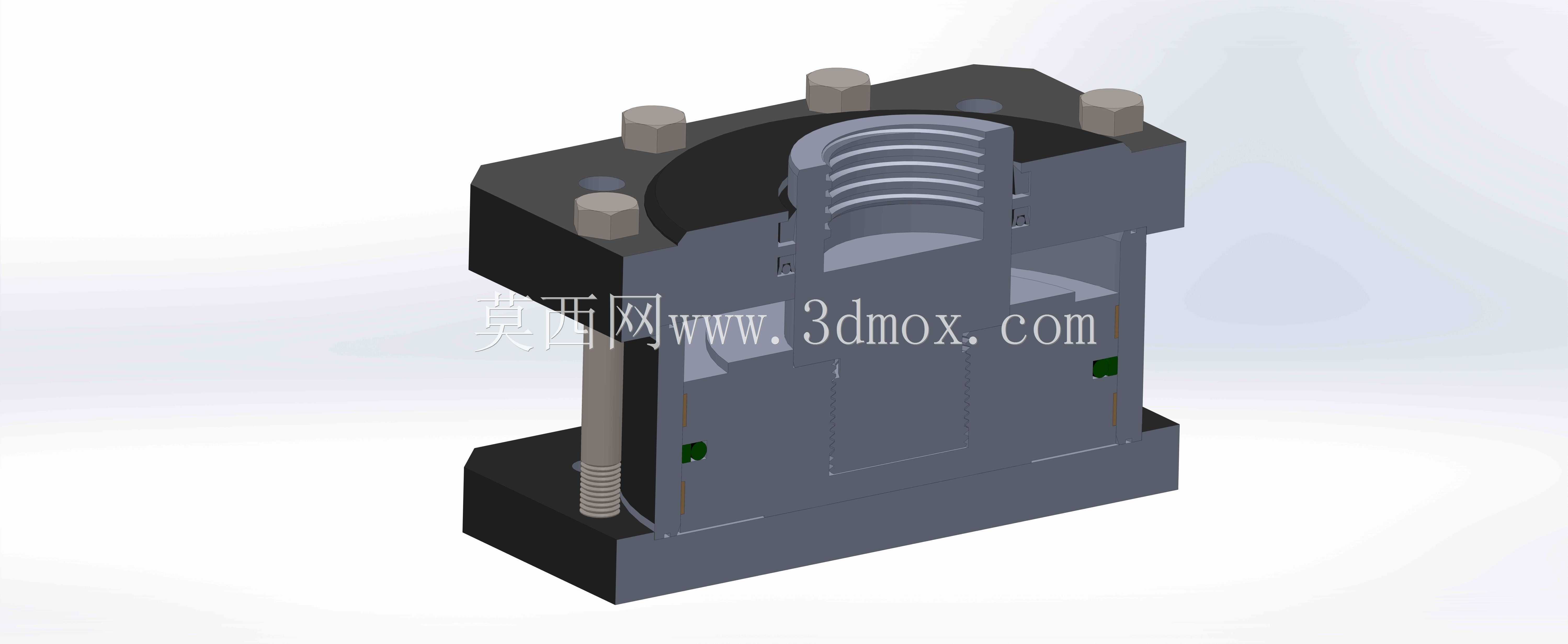

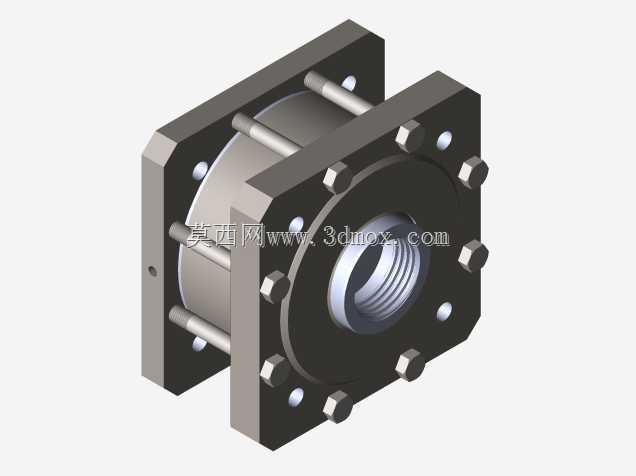

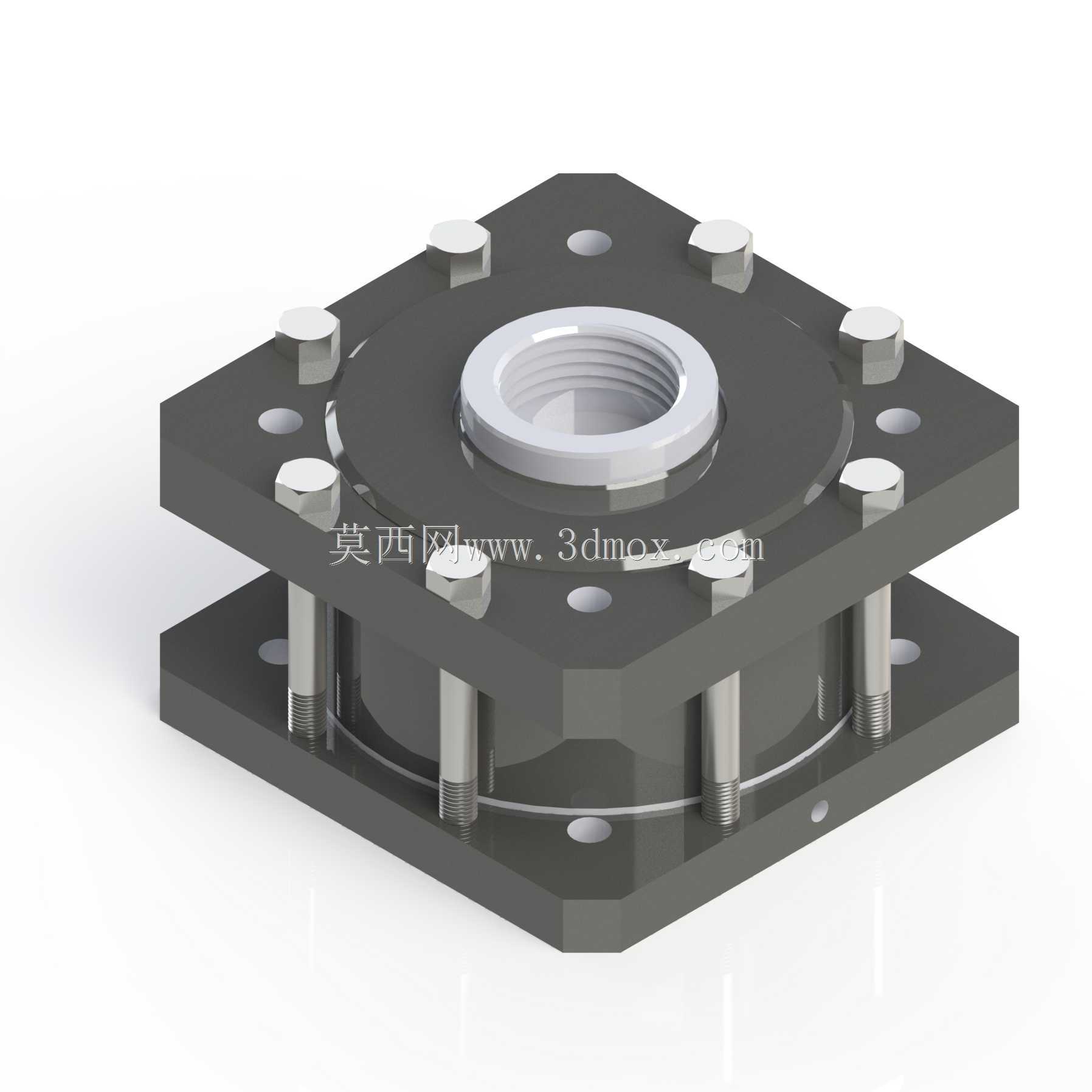

　　该结构件多用于流体管路系统的中段转接与承压连接场景，常见于液压动力单元、工业流体输送管线、工艺介质分配模组中，承担不同通径管路的对接、轴向载荷承载以及静密封维持的核心作用。从结构设计逻辑来看，整体采用上下对称的方形安装法兰作为安装基准面，法兰面预留均匀分布的螺栓过孔，可适配同规格方形法兰的对接安装，安装时螺栓沿周向均匀锁紧，能够保证法兰面各点位压紧力一致，避免局部应力集中导致的密封失效。上下法兰之间通过多根均布的长螺栓实现层间锁紧，中间腔体预留密封件安装槽位，可适配O型圈或者金属密封垫片，满足不同压力等级、不同介质工况下的密封需求，中间腔体可根据实际使用需求集成过滤、缓冲、流量分配等功能模块，拓展性较强。上部法兰中心设置内螺纹接口，

　　可直接对接带外螺纹的管路接头或者检测元件，无需额外加装转接接头，减少管路系统的泄漏点。从安装边界来看，方形法兰的外轮廓尺寸规整，安装时可直接贴合设备安装面板或者配对法兰面，螺栓孔的位置度公差控制在合理范围内，能够保证现场安装时无需额外修配即可完成对位锁紧，降低现场装配的工作量。设计过程中充分考虑了承压状态下的应力分布，法兰盘的厚度经过受力校核，在额定工作压力下不会出现法兰翘曲变形，连接螺栓的规格选型匹配整体承压等级，能够承受管路内介质压力产生的轴向推力，同时可抵消管路运行过程中产生的小幅振动载荷，避免连接松动。中间的支撑柱结构既承担上下法兰之间的定位作用，保证两层法兰的同轴度，同时在螺栓锁紧时能够限制法兰的压缩量，

　　避免密封件被过度压缩导致的密封失效或者使用寿命缩短。中心螺纹接口的螺纹精度满足密封管螺纹的标准要求，对接后可实现螺纹副的辅助密封，配合端面密封结构可实现更高等级的密封效果，适配带压气体、液压油、工艺水等多种常见工业介质的输送需求。整体结构没有冗余的设计元素，所有结构特征都服务于安装、密封、承压三个核心功能，零件加工工艺性良好，法兰面可通过铣削加工达到要求的平面度，螺栓孔、中心螺纹孔均可通过常规机加工设备完成加工，适合批量生产应用。
