C型钩辊道物料吊运承载装置结构设计

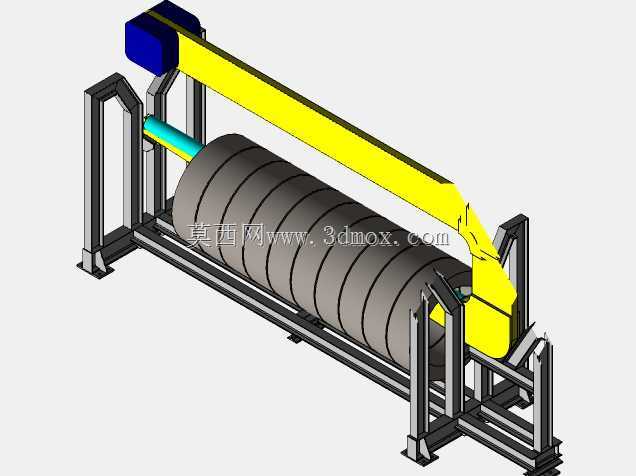

　　该结构主要面向冶金、卷材加工车间的成卷辊状物料跨工位转运场景，适配车间内辊道输送线的上下料衔接需求，解决传统通用吊具吊运卷材时易滑脱、易磕碰辊面、对位精度不足的痛点。整套装置以C型钩体作为核心承载构件，钩体采用变截面箱型梁结构设计，钩头伸入卷材内孔的接触段做圆弧过渡处理，避免吊运过程中刮蹭卷材内圈端面，钩身外侧设置限位挡边，防止卷材沿轴向窜动偏移。底部配套的承载机架采用型钢焊接框架结构，机架两侧设置立式导向立柱，立柱内侧安装耐磨导向条，可在C型钩落位承接卷材时提供横向限位，避免钩体带料下放时出现偏载侧翻风险。机架中部设置多组平行排布的承载托辊，托辊间距根据常规卷材的最小卷径匹配设计，保证不同直径的卷材落放后都能获得至少三点支撑，

　　避免卷材局部受压变形。钩体尾部的配重块采用分体式螺栓连接结构，可根据吊运卷材的额定重量调整配重块数量，保证空载与满载状态下钩体都能保持水平姿态，降低行车操作人员的对位难度。安装边界方面，整套装置的机架底部预留地脚螺栓安装孔，可直接固定在车间辊道线端部的混凝土地面上，机架整体宽度适配车间常规3米幅宽的卷材转运通道，钩体的起升高度匹配车间10吨级单梁行车的最低吊钩限位，无需对现有车间起重设备做改造即可直接适配使用。设计过程中对钩体的受力点做了有限元校核，钩身与钩头的过渡段做圆弧卸荷处理，降低应力集中系数，机架的立柱与底部横梁连接位置增设三角加强筋，抵消卷材落放时的冲击载荷，托辊两端采用带座轴承安装，降低卷材在机架上临时周转转动时的摩擦阻力，整套结构无复杂液压、电气元件，纯机械结构的设计降低了后期维护成本，适配车间多粉尘、多油污的恶劣作业环境。
