带滚轮导向的立式物料升降输送台

　　在车间线边物料转运、仓储轻型货物上下架、小型加工工位工件递送上料的场景里，这类带移动脚轮的立式升降输送结构，往往能解决固定升降设备覆盖范围不足、跨工位转场麻烦的痛点。不同于大吨位的固定剪叉升降台，这款结构的设计思路从一开始就瞄准了100kg以内的轻型物料垂直输送需求，整体框架采用铝型材拼接搭建，既控制了设备自身重量方便人工推移，也能通过铝型材的标准槽位灵活调整侧边导向条、顶部手轮调节机构的安装位置，适配不同宽度尺寸的载物托盘。

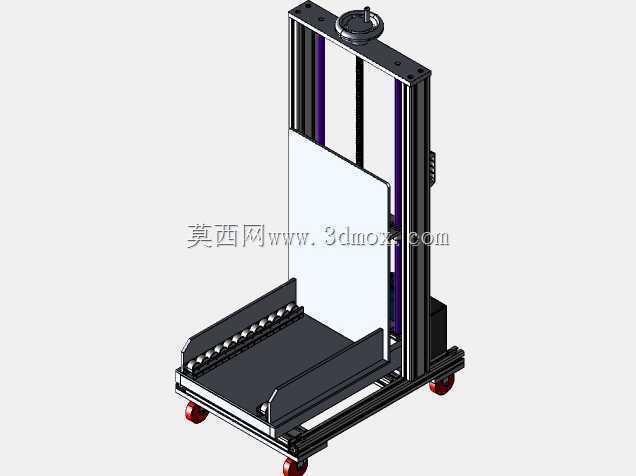

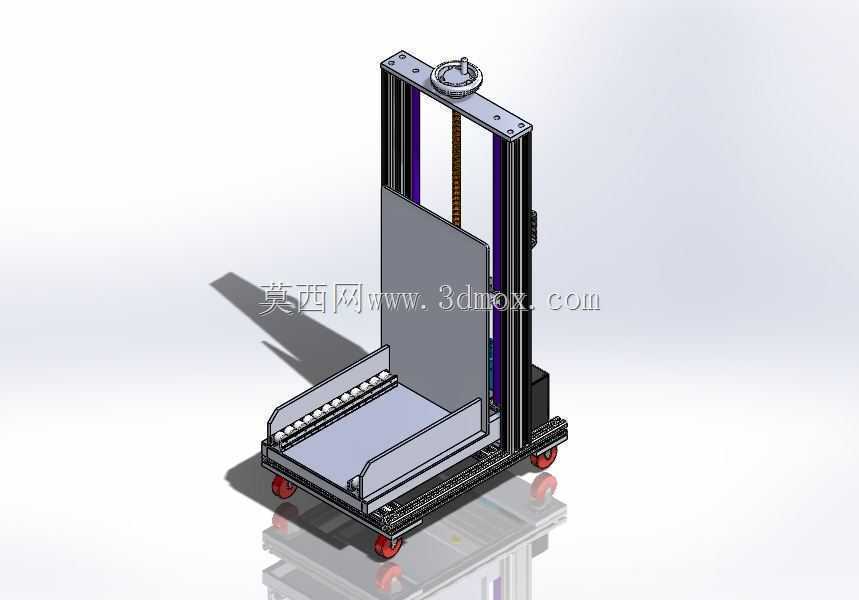

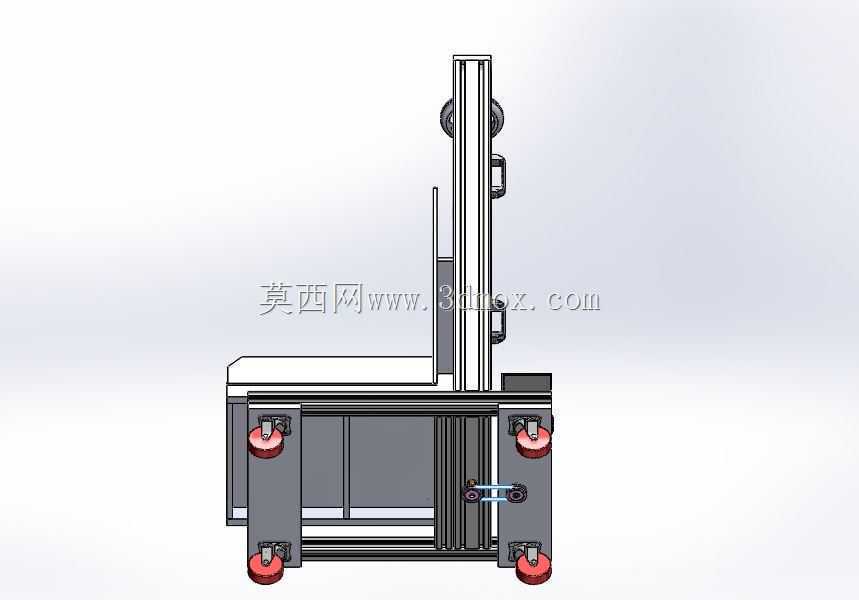

　　从结构布局来看，设备底部是焊接成型的钢制底座，四个角安装带刹车的聚氨酯脚轮，推移时脚轮的滚动阻力小，停驻时踩下刹车就能牢牢固定在工位旁，不会因为升降过程的振动出现偏移。底座上方的载物平台前端设置了一排牛眼万向滚珠，待输送的纸箱、工装托盘放到平台上时，可以顺着滚珠轻松滑入到位，不需要人工费力抬着对位，平台侧边的折弯挡边高度控制在50mm，既能防止物料在升降过程中从侧边滑落，也不会因为挡边过高阻碍物料从前端推入或取出。

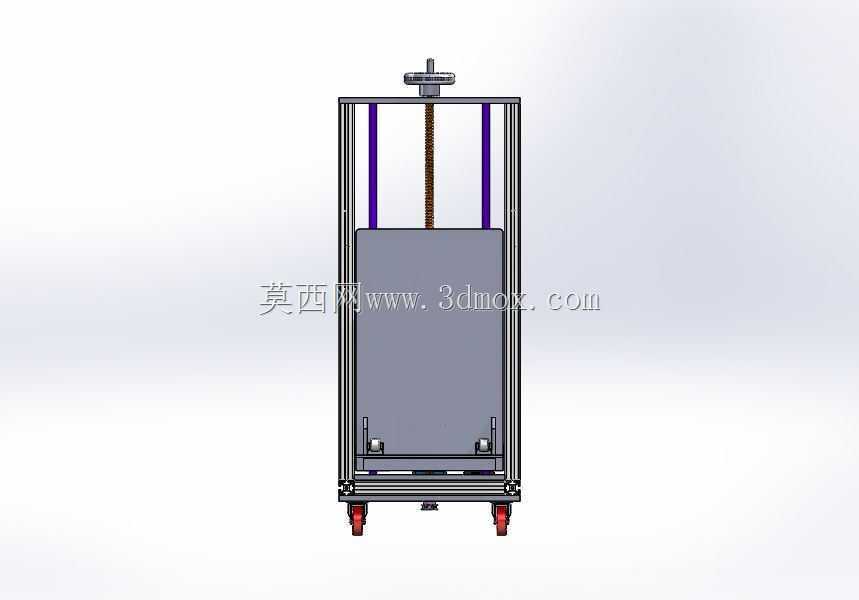

　　垂直升降的导向部分采用双列直线光轴搭配线性轴承的结构，两根光轴分别固定在两侧的铝型材立柱上，载物台的背部通过两个滑块与光轴配合，升降过程的直线度误差可以控制在0.2mm/m以内，不会出现卡滞、偏摆的问题。驱动部分隐藏在两根立柱中间的腔体内，采用梯形丝杠传动，顶部的手轮连接丝杠上端，人工转动手轮就能带动丝杠螺母牵引载物台上下移动，梯形丝杠自带的自锁特性，能让载物台停在行程范围内的任意高度，不需要额外加装锁紧机构，哪怕手轮不受力，载物台也不会因为物料重量出现下滑，安全性足够适配车间日常的轻型上料作业。

　　设计时特意将丝杠的传动比设置为1:5，也就是手轮转一圈，载物台上升5mm，操作人员转动手轮时的施力控制在15N以内，哪怕是女性操作工也能轻松操作，不需要额外接电接气，在没有动力源的临时工位也能正常使用。两侧立柱的总高度控制在1.8m，载物台的最低位置距离地面150mm，最高上升位置距离地面1.6m，刚好匹配成年人站立操作时的取放高度，不需要踮脚或者弯腰就能完成物料取放，长期使用也能降低操作疲劳度。

　　安装边界方面，设备整体的占地面积仅为0.6m*0.8m，比普通的办公椅占地面积还小，哪怕是狭窄的设备间隙、仓储货架之间的通道都能轻松推入，不需要预留太大的操作空间。立柱背部预留了标准的传感器安装孔位，如果后续需要改造成半自动升降结构，可以直接在孔位上安装光电限位开关、行程开关，搭配小型伺服电机就能实现自动定高输送，不需要对原有框架做大规模改动，拓展性足够适配不同场景的改造需求。

　　实际使用过程中，这类升降台常被用在装配线旁的零件盒上料、仓储区轻型纸箱的分层上架、小型加工中心的工件周转递送，相比固定的升降平台，它的转场灵活性更高，相比纯人工搬抬物料，它能把垂直方向的搬运动作转化为水平方向的手轮转动，大幅降低腰部受力，减少车间搬运作业的腰肌劳损风险。结构上没有复杂的液压、气动元件，日常维护只需要定期给光轴、丝杠涂抹润滑脂，检查脚轮的刹车灵活性即可，维护成本极低，非常适合中小批量生产的加工车间、电商仓储的轻型物料作业场景。
