内燃机传动用连杆结构三维建模作品

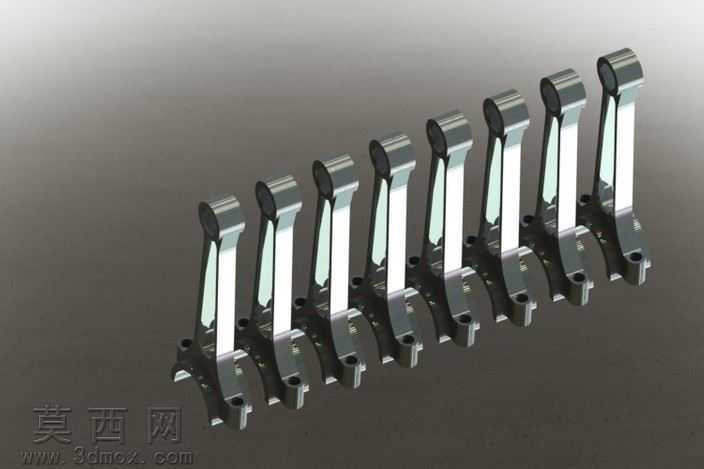

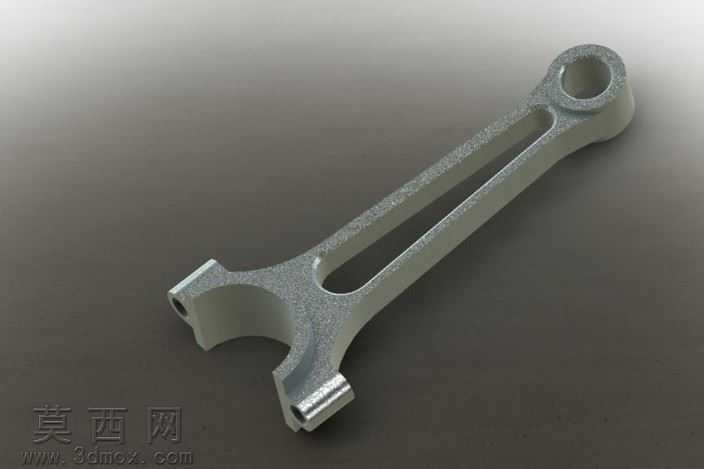

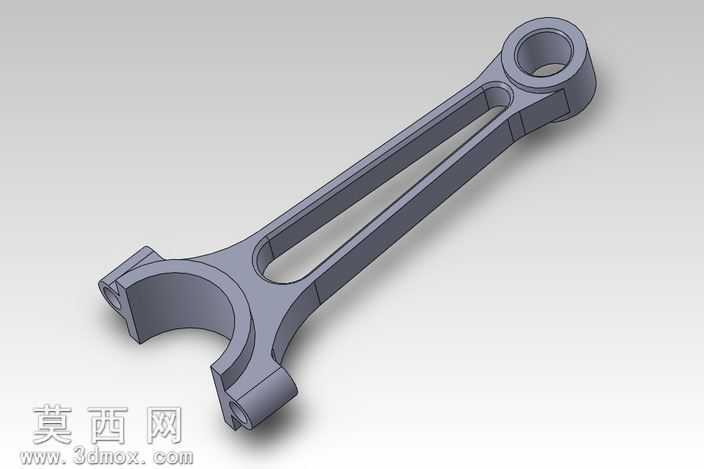

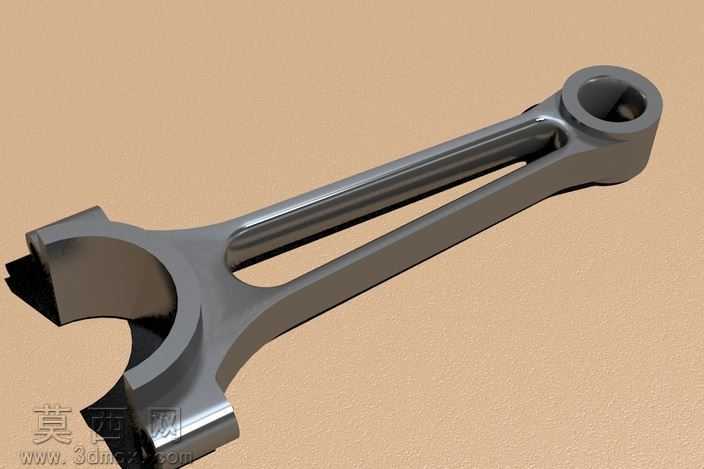

本作品为内燃机核心传动部件连杆的三维参数化建模成果，建模过程严格遵循机械设计规范，以实际发动机连杆的工作工况与尺寸逻辑为核心依据完成整体结构搭建。建模阶段首先完成基准轴与基准面的搭建，精准定位连杆大小头的中心距，这一参数直接决定发动机的冲程参数与传动效率，是整个建模过程的核心尺寸基准。大头端采用剖分式结构设计，匹配曲轴装配的工艺需求，建模时精准还原了连杆盖与杆身的结合面定位结构、螺栓安装孔的位置与深度，保证拆分后的部件可完成虚拟装配验证；小头端设计为整体式环形结构，适配活塞销的安装配合，孔位内壁预留了衬套安装的尺寸余量，符合实际零件的加工装配逻辑。杆身部分采用工字形截面设计，这一结构是连杆零件经过长期工程验证的优化构型，在保证整体抗弯、抗扭强度的前提下，最大程度降低零件自身重量，减少往复运动过程中的惯性力损耗，建模时对大小头与杆身的过渡区域做了平滑的圆角处理，避免应力集中导致的结构失效风险，所有圆角参数均参考机械设计手册中对应尺寸连杆的工艺要求设定。材质渲染阶段采用合金钢哑光金属质感，还原锻造连杆的真实表面肌理，对大小头的孔位内壁、螺栓安装面等机加工区域做了高光质感区分，清晰呈现不同加工面的工艺差异；渲染过程采用正交视角与45度斜视角结合的展示方式，既可以直观呈现连杆的整体外形轮廓，也能清晰展示杆身的减重槽结构、大小头的壁厚分布、过渡区域的曲面衔接细节。整个建模过程完全遵循自顶向下的设计思路，所有特征均采用参数化驱动，可根据不同排量发动机的设计需求，快速调整中心距、大小头孔径、杆身截面尺寸等核心参数，生成适配不同工况的连杆模型，模型可直接用于后续的有限元受力分析、运动仿真验证，也可作为机械原理教学的演示案例，帮助学习者理解曲柄连杆机构的运动逻辑与零件设计要点。
