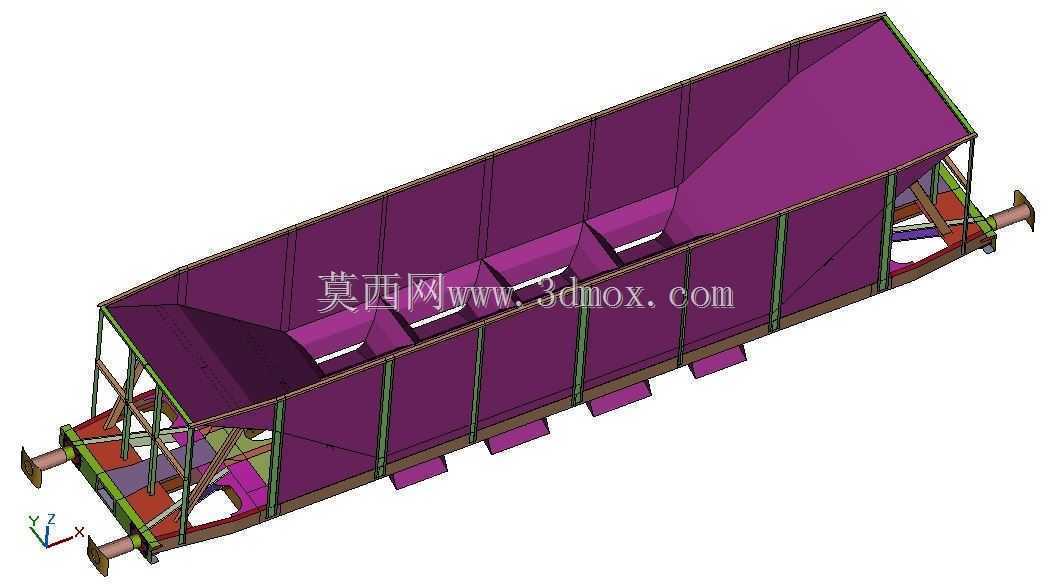

铁路货运压载漏斗车结构设计

　　在铁路干线运维与货运场站的散料转运场景里，压载漏斗车是承担道砟、矿料等散状物料定点卸载作业的核心载具，其结构设计直接关系到线路运维效率与散料运输的周转速度。不同于通用敞车的侧卸或端卸结构，这款漏斗车采用底部分仓漏斗布局，整个承载箱体沿车辆纵向设置多组独立卸料斗，每个卸料口对应独立的启闭机构安装位，可实现单仓或多仓同步卸料，适配道砟铺设时的定点定量布料需求，也能满足矿场、货场的集中快速卸载要求。从结构框架来看，整车采用型钢焊接成整体承载底架，侧墙与端墙通过型钢立柱与底架横梁刚性连接，箱体内部设置斜向导流板，所有板件拼接角度均大于散料的自然安息角，确保物料在无额外振动辅助的情况下可依靠自重完全滑落，避免仓内积料残留。

　　设计过程中优先考虑了铁路限界的安装边界，整车外形轮廓严格符合标准轨距铁路的机车车辆限界要求，两端车钩连接面的安装尺寸、转向架的支撑座定位尺寸均匹配通用铁路货车的走行部接口，可直接适配现有主流货运转向架，无需额外改造连接结构。箱体上部为敞口设计，方便装载机或料塔从顶部完成装料作业，侧墙外部设置的纵向加强筋既提升了箱体的抗变形能力，也可作为人员登顶作业的简易扶手支撑，配合端墙设置的爬梯结构，满足日常检修的作业需求。每个底部卸料口的法兰安装面预留了统一的螺栓孔位，可适配手动、气动或液压驱动的卸料闸门，用户可根据作业场景的自动化程度灵活选配启闭机构，无需对箱体结构进行二次加工。在载荷分配设计上，多组卸料斗沿车辆纵向等距排布，

　　确保满载时整车重心落在转向架中心的合理偏移范围内，避免偏载导致的轮轨受力不均问题，箱体内部的分仓隔板同时起到横向加强作用，可抵消散料装载时对侧墙的侧向挤压应力，减少重载工况下的箱体形变。整车框架的焊缝布局均避开了应力集中区域，关键承力部位采用圆弧过渡结构，降低长期交变载荷下的疲劳开裂风险，适配铁路车辆长距离、高频次的作业工况。
