41型滚子链外链节三维结构设计

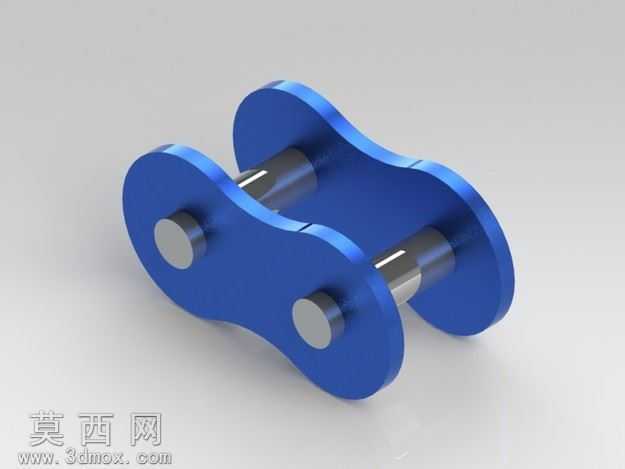

本作品为41规格滚子链的外链节三维建模成果，建模过程严格遵循滚子链外链节的实际尺寸规范与装配逻辑，首先完成外链板的轮廓绘制：基于外链板的8字形对称外形，通过草图绘制精准勾勒出两端销轴孔的定位尺寸、板件的圆弧过渡轮廓，保证板件的受力结构符合传动链条的强度设计要求，拉伸生成实体后对板件边缘做倒角处理，还原实际冲压加工后的边角特征。随后完成销轴零件的建模，根据外链板孔的配合公差确定销轴的直径尺寸，销轴两端的铆接定位段做直径收窄处理，保证装配后销轴与外链板形成过盈配合，不会在传动过程中发生松脱。装配阶段严格遵循外链节的装配关系，将两根销轴分别压入两块外链板对应的销轴孔中，保证两块外链板平行度符合设计要求，销轴的轴线与外链板平面保持垂直，还原外链节作为链条组成部分的可活动衔接基础。材质与渲染阶段，外链板赋予蓝色金属漆材质，模拟工业链条外链板常见的喷塑防锈处理效果，调整材质的金属度与粗糙度参数，还原漆面的哑光金属质感；销轴部分赋予抛光不锈钢材质，调高材质反射参数，还原销轴表面的高光金属质感，渲染时采用柔和的影棚布光，通过主光、辅光与轮廓光的搭配，清晰展现外链节的结构层次与材质差异，突出零件的轮廓特征与装配关系。设计过程中充分考虑该外链节与对应内链节的装配适配性，保证销轴伸出长度能够匹配内链节的装配间隙，使得该外链节可与配套内链节完成总装，组成完整的链条传动单元，整体建模精度满足机械设计演示、传动结构教学、链条产品选型展示等多场景使用需求，结构细节完整，无特征遗漏，装配关系准确，能够直观展现滚子链外链节的真实结构形态。
