30mm规格法兰式机械连接安装构件

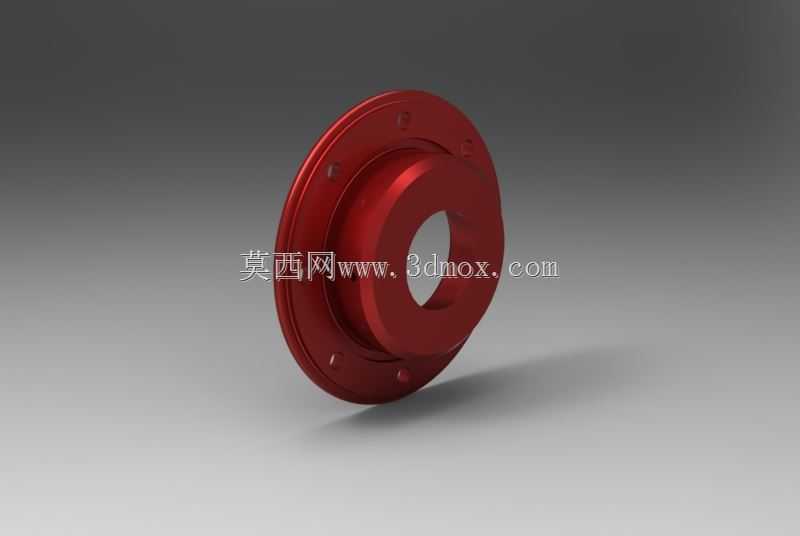

　　这类盘式带孔连接构件在流体输送管路、动力传动端盖、设备腔体密封衔接场景中应用十分广泛，日常做设备改造、非标机构设计时经常会用到这类标准安装尺寸的构件，30mm的中心通径刚好适配小口径流体管路、小型传动轴的穿装需求，不需要额外做扩孔或者衬套补正就能直接匹配对应规格的配套件。从结构设计来看，构件采用一体化圆盘式结构，中心设置贯通的轴孔/流道孔，外圈法兰盘上均匀分布多个安装沉孔，安装时螺栓穿过沉孔将构件固定在设备基座或者对接端面上，沉孔设计可以让螺栓头完全埋入法兰盘面，不会突出表面影响后续其他部件的安装排布，也能避免螺栓外露被磕碰损伤或者勾挂外部管线。凸起的轴套段是设计里很实用的部分，这个凸台可以直接嵌入对接部件的定位凹槽内，

　　安装时不需要反复打表找正，靠凸台和凹槽的配合就能快速完成同轴度定位，既降低了现场安装的调试难度，也能保证运转或者通流时的同轴度要求，减少偏心带来的密封件磨损、轴系振动问题。构件的壁厚设计做了针对性的应力校核，法兰盘的厚度满足常规1.6MPa压力等级下的密封压紧力需求，不会因为螺栓锁紧时的压紧力导致法兰盘变形翘曲，凸台段的壁厚也能满足传动轴穿过时的径向支撑需求，或者流体通过时的耐压要求，不需要额外增加加强筋结构，整体外观简洁，加工时也只需要车削、钻孔两道主要工序就能完成，加工成本低，量产一致性好。从安装边界来看，法兰盘的外径尺寸适配常规小规格连接件的安装孔距，安装时预留的螺栓操作空间只需要满足普通套筒扳手的回转半径即可，

　　不需要预留超大的操作空间，在紧凑安装空间的设备内部也能顺利完成装拆。中心30mm的通径尺寸既可以作为流体通道，输送低压气体、润滑冷却液等介质，也可以作为轴孔，供直径30mm的传动轴、检测探头等部件穿过，凸台段的长度根据对接部件的凹槽深度匹配，保证安装后构件端面和对接面完全贴合，不会出现间隙导致的泄漏或者定位松动。做三维建模的时候，这类构件要重点注意安装孔的位置度公差，均匀分布的安装孔需要和中心孔保持严格的同轴度，不然安装时会出现螺栓无法穿入、对接错位的问题，沉孔的深度也要和所选螺栓的头部高度匹配，保证锁紧后螺栓头不突出盘面，凸台段的外圆尺寸要按照h7的公差等级设计，和对接凹槽的H8公差形成间隙配合，既方便安装时的插入，

　　也不会因为间隙过大导致同轴度超差。在实际设备维护中，这类构件的更换也十分便捷，只需要拆卸固定螺栓就能直接取下，不需要拆解周边的其他关联部件，能大幅缩短设备停机维护的时间，在小型自动化设备、实验室流体装置、小型动力传输单元上都能看到这类构件的应用，不同的表面处理方式还能适配不同的使用环境，比如做氧化处理的铝合金材质构件适合轻量化要求高的场合，做防锈涂层的钢制构件适合有一定强度要求的传动场景，不锈钢材质的则可以用于有腐蚀介质的流体输送场景。
