剪切销式安全防护金属柱结构

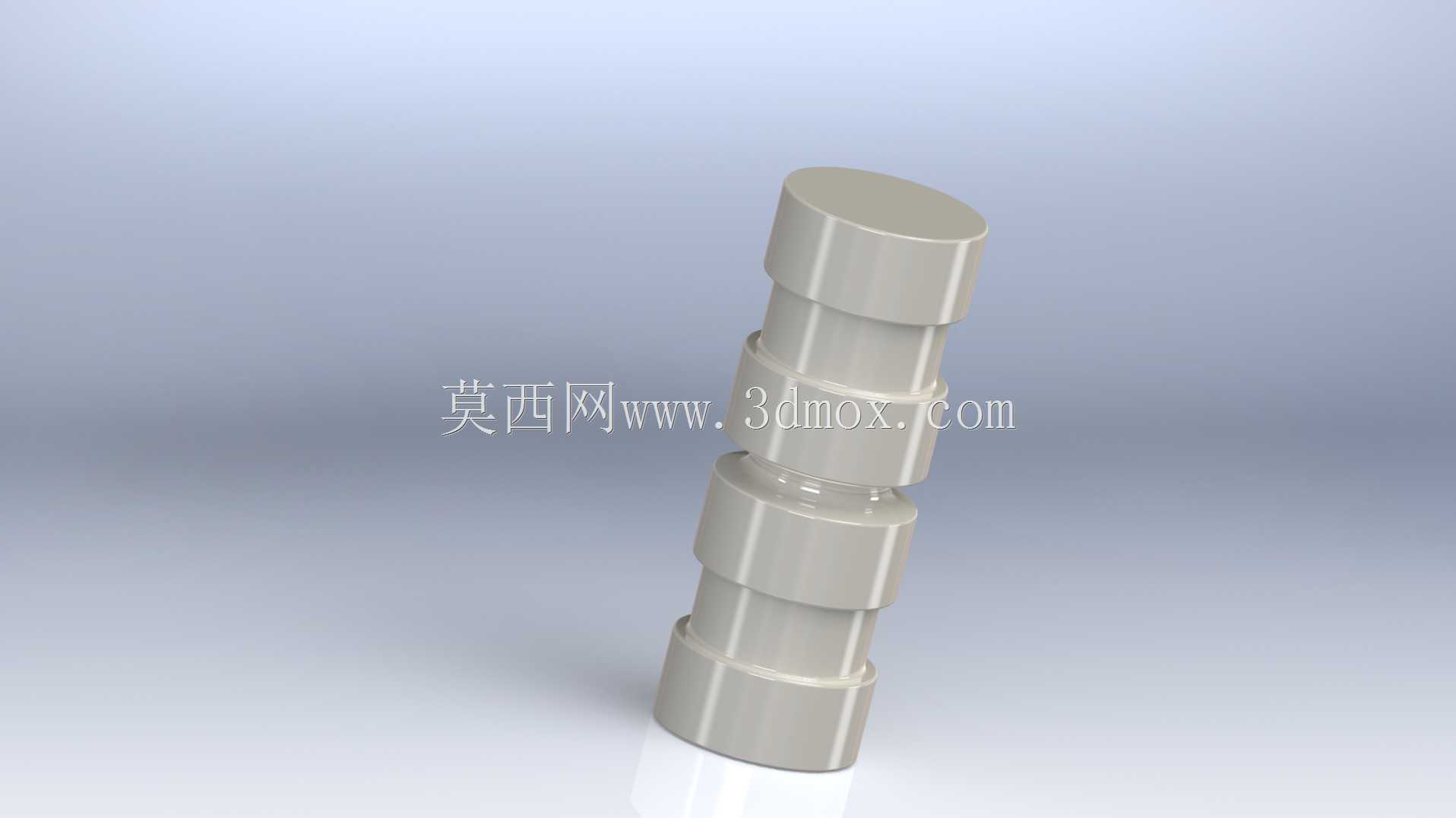

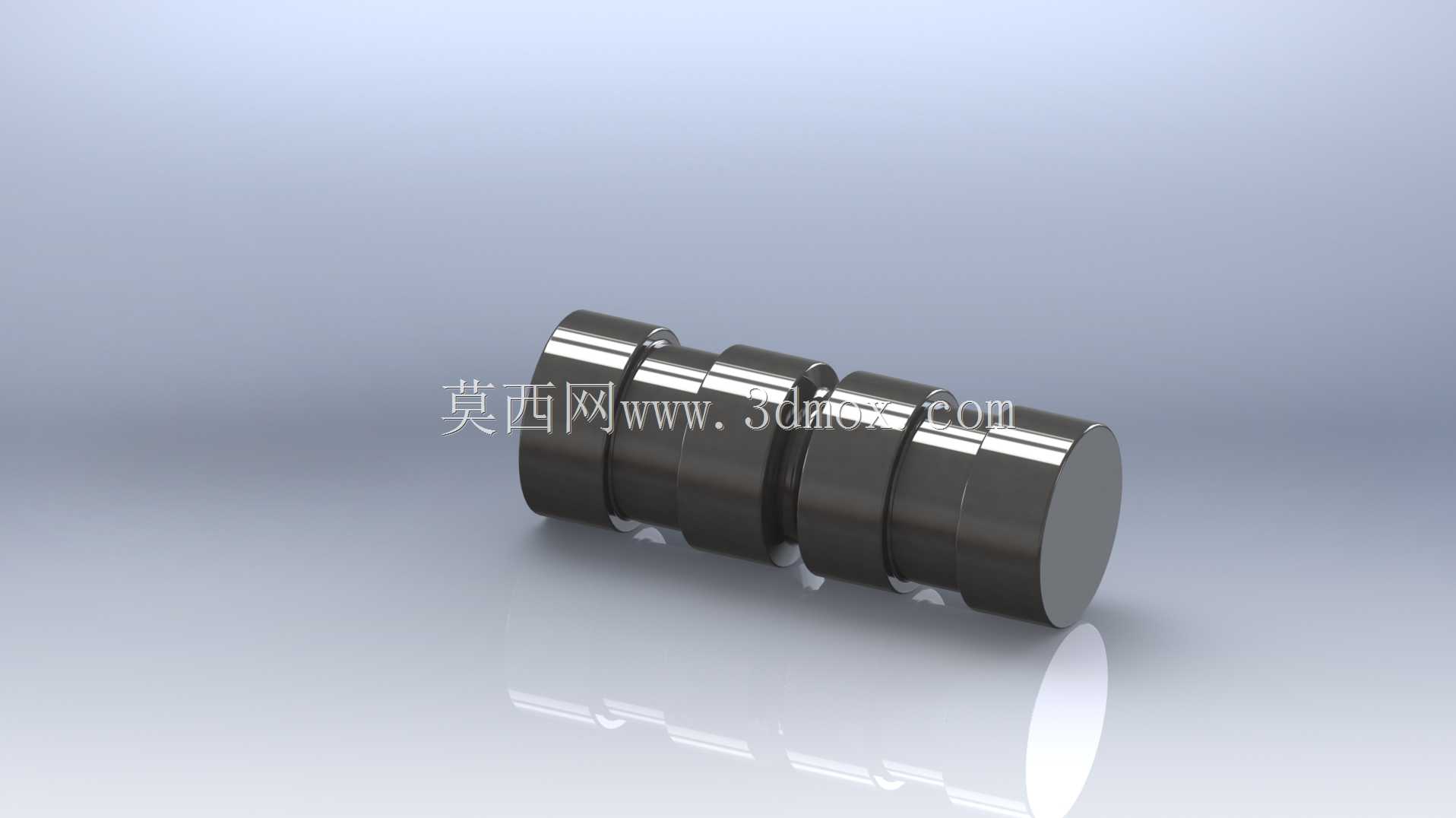

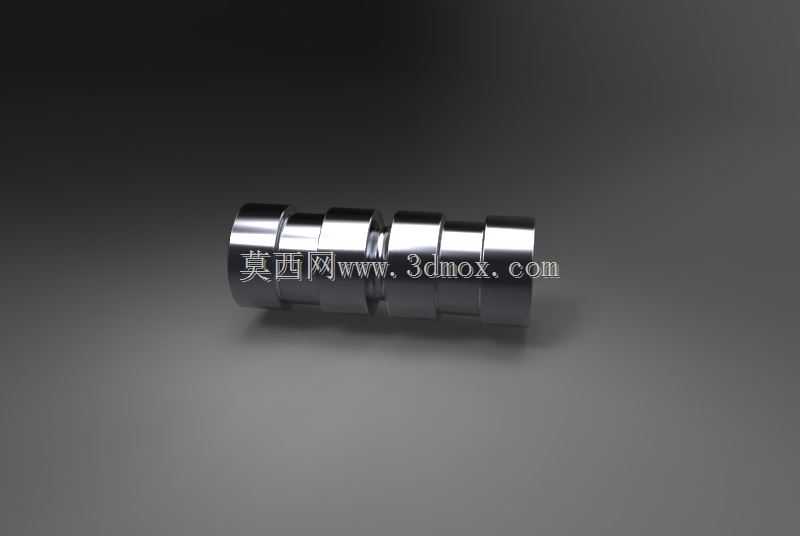

　　在重载传动链路、矿山输送设备、起重牵引机构的过载防护场景中，这类剪切式安全销柱是避免核心传动部件过载损毁的关键易损防护件，日常工况下承担扭矩传递、轴向定位的基础功能，一旦设备运行负载超过设计阈值，柱体预设的剪切槽位置会率先发生脆性断裂，瞬间切断动力传输路径，避免齿轮、传动轴、驱动电机等核心高价值部件因过载出现不可逆变形或碎裂，大幅降低设备突发故障后的维修成本与停机时长。从结构设计逻辑来看，柱体采用多段阶梯轴式构型，不同直径的轴段分别对应不同的装配功能：大直径轴段用于轴向限位，抵靠在传动法兰的定位端面，避免销柱在传动过程中出现轴向窜动；中间等直径段为剪切受力段，表面做高光洁度处理，减少装配时的摩擦阻力，同时保证剪切面受力均匀，

　　不会因表面应力集中出现提前断裂的问题；末端小直径段做倒角导向处理，方便现场装配时快速插入对应的安装孔位，无需额外修磨即可完成对位装配。柱体上的多道环形槽并非工艺退刀槽，而是经过剪切力计算预设的应力集中槽，槽的深度、宽度、槽底圆角都经过严格校核，保证断裂扭矩的误差控制在设计值的±5%区间内，既不会因槽过深导致正常负载下误剪断，也不会因槽过浅导致过载时无法及时断裂失去防护作用。从安装边界来看，这类销柱的适配安装孔为基孔制间隙配合，装配时无需额外涂抹粘接剂，直接插入法兰盘对应的同轴销孔即可，两端不需要额外加装轴向固定件，依靠阶梯轴的轴肩就能完成轴向定位，更换时只需用冲子从孔的一端敲出断裂的残段，插入新的销柱就能快速恢复设备运行，

　　整个更换过程不需要拆解整套传动机构，适合矿山、港口、野外作业等维修条件有限的场景。实际工况选型时，需要根据传动系统的额定传递扭矩、最大允许过载倍数、安装法兰的厚度、销孔的中心距来匹配对应规格的销柱，不能随意用等直径的普通圆钢代替自制销柱——普通圆钢没有经过精准的剪切槽设计，材质的抗剪强度离散性大，要么正常工作时频繁断裂影响生产，要么过载时无法及时断裂导致核心部件损毁。这类销柱的材质一般选用经过调质处理的中碳钢，表面做防锈镀层处理，兼顾芯部的韧性与剪切面的硬度，避免长期受交变载荷出现疲劳裂纹，同时适应潮湿、多粉尘的恶劣作业环境。在传动系统设计阶段，这类剪切销的布置位置一般选在驱动端与负载端的连接法兰处，尽量靠近传动链路的上游位置，

　　一旦触发断裂能第一时间切断动力输入，减少过载能量对下游部件的冲击；部分重载场景会在同一法兰上对称布置多根同规格剪切销，保证扭矩传递均匀，同时避免单根销断裂后剩余销承受过载力出现二次损伤。日常设备巡检时，不需要拆解设备就能通过法兰观察孔检查剪切销的外露段是否有变形、裂纹，提前发现疲劳损伤的销件进行预防性更换，避免设备运行过程中突发断裂造成生产中断。不同于摩擦式过载保护器、电磁式过载离合器等复杂防护装置，这类剪切销结构没有活动部件，不存在卡滞、失效的风险，结构简单可靠，成本仅为复杂过载保护装置的几十分之一，在中低速、重载、对成本敏感的传动场景中应用极为广泛，从小型农用机械的传动箱到大型矿山破碎设备的传动链路，都能见到这类结构的身影。设计这类零件的三维模型时，需要重点标注各段轴径的公差、剪切槽的尺寸参数、端面倒角的角度，同时要明确材质的热处理要求，保证加工出来的实物能精准匹配设计的断裂扭矩，避免因加工误差导致防护功能失效。
