管道用对开式弧形夹紧天线固定支座

　　在户外通讯基站、工业传感监测、管线巡检设备的安装场景里，经常会遇到需要在圆柱形管线、杆体上固定外置天线的需求，常规的平板式安装座无法适配弧面安装基面，容易出现固定不牢、天线角度偏移、长期受振动松脱的问题，这款对开式弧形夹紧支座就是针对这类安装痛点设计的专用固定构件。

　　从结构功能来看，该构件采用半圆弧对合的夹紧形式，两个对称的半弧形夹块拼合后可完整包覆在对应外径的圆柱形管体外壁，夹块内侧弧面与管体外径做匹配公差设计，安装时无需在管体上打孔焊接，仅通过两侧的紧固件锁紧即可实现抱紧固定，不会破坏原有管线的结构完整性，也不会影响管线内部的介质传输或者杆体的结构强度。夹块本体上预留的安装孔位用于固定天线基座，孔位的位置经过受力校核，确保天线安装后重心落在夹块的抱紧受力区间内，避免长期受侧向风载出现夹块偏转、天线俯仰角度偏移的问题。

　　设计过程中首先要确定适配的管体外径范围，弧形夹块的内弧半径直接决定了可适配的安装管径，内弧面的加工粗糙度需要控制在合理区间，既不能过于光滑导致抱紧摩擦力不足，也不能过于粗糙划伤管体表面的防腐层。夹块的壁厚根据天线的额定承重、安装场景的最大风载、振动工况做强度核算，比如户外露天安装场景需要考虑12级阵风的侧向推力，壁厚取值要保证锁紧后夹块不会出现塑性变形，同时在夹块的外侧设置了环形加强凸缘，凸缘的位置对应紧固件的锁紧受力点，可将锁紧力均匀分散到整个弧面接触区域，避免局部应力集中导致夹块开裂或者管体被压变形。夹块上的天线安装孔采用沉孔设计，紧固件锁紧后头部不会突出安装平面，保证天线基座与夹块表面完全贴合，减少安装间隙带来的振动晃动。

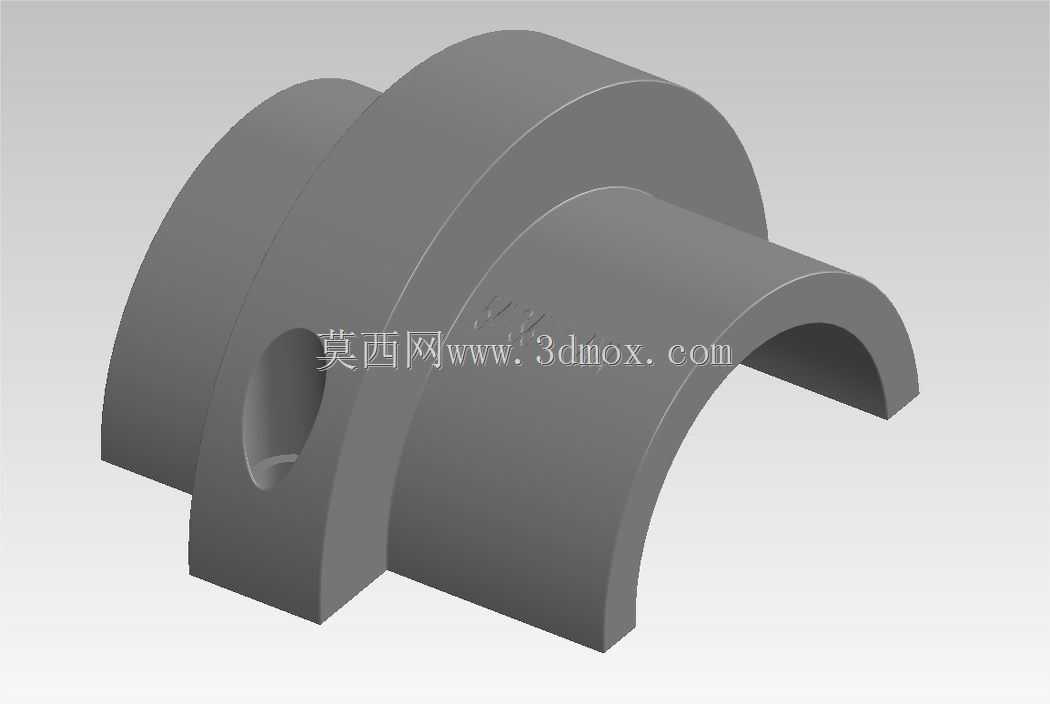

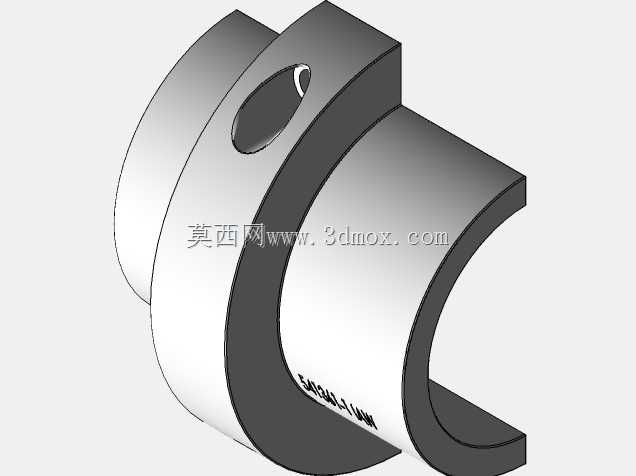

　　安装边界方面，该夹紧支座的整体外轮廓为同轴的三段阶梯半圆柱结构，中间段的外径大于两侧段，既作为加强结构提升夹块的整体刚性，也可以作为安装时的定位基准，拼合时两个夹块的阶梯面自动对齐，无需额外做对位调整。夹块的轴向总长度根据抱紧力需求设计，足够的轴向接触长度可以在相同锁紧扭矩下获得更大的接触摩擦力，提升抗扭转、抗滑移的能力，同时不会因为长度过大导致整体重量超标，增加杆体的额外负载。夹块上的穿线孔为斜向贯通设计，天线的馈线可以从该孔位穿出后沿管体排布，避免馈线在夹块位置出现硬弯折，减少馈线损坏的概率，孔口位置做了圆角倒钝处理，不会划伤馈线的外绝缘层。

　　实际使用时，这类夹紧支座多用于工业现场的管线监测传感器配套天线固定、户外临时通讯节点的杆装天线固定、智能管网设备的信号天线安装等场景，相比传统的喉箍固定形式，该支座的接触面积更大，抱紧力更均匀，长期使用不会出现喉箍锈蚀松脱、局部压强过大压伤PVC或者薄壁金属管的问题。夹块的分体式设计也方便后期维护调整，需要更换天线或者调整安装位置时，仅需松开两侧的紧固件即可移动夹块位置，无需拆解整段管线的固定结构，适配现场快速安装、调整的作业需求。在结构建模过程中，弧形面的同轴度、两个半夹块的分型面平面度是重点控制的形位公差，分型面如果存在平面度误差，锁紧后会出现内弧面与管体之间的间隙，导致实际接触面积减小，抱紧力达不到设计要求；内弧面的同轴度偏差则会导致拼合后出现错边，局部接触应力过大，影响固定可靠性。
