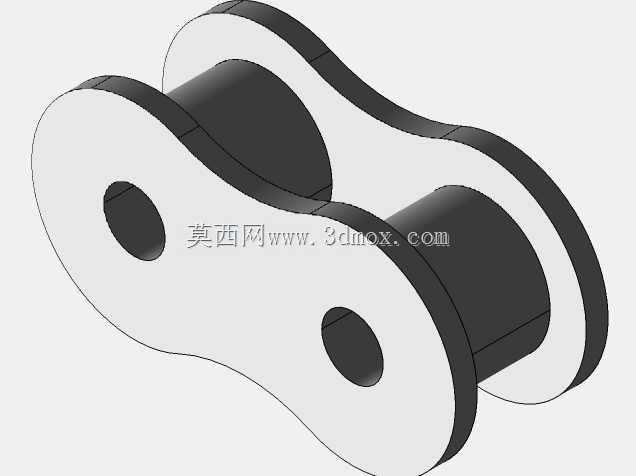

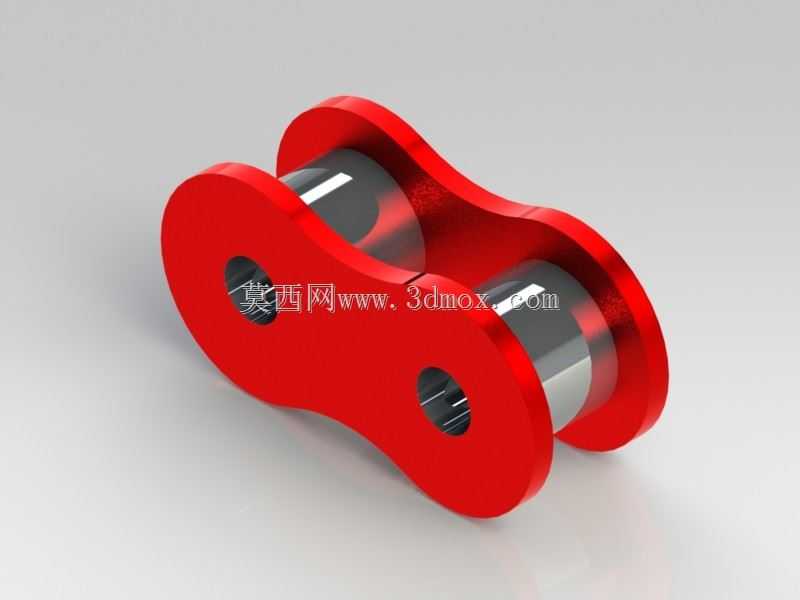

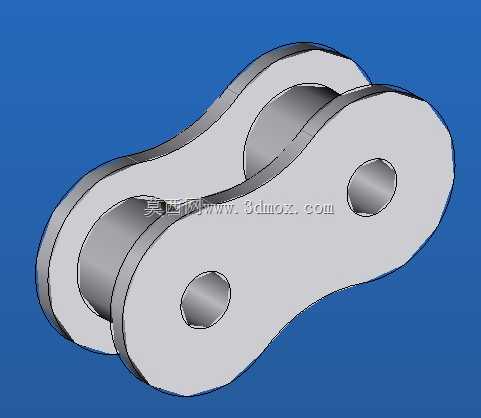

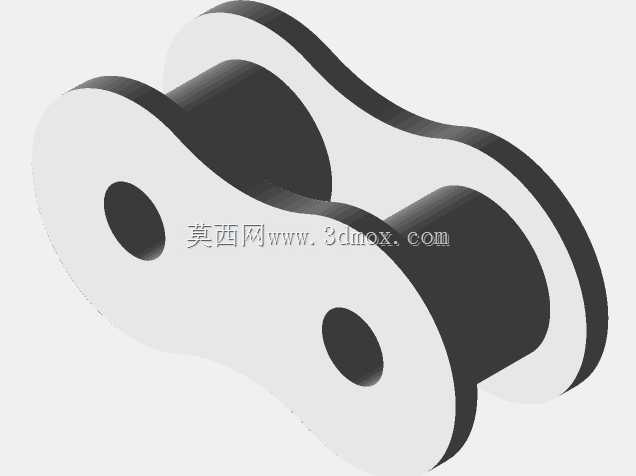

41型滚子链内链节传动构件

　　在各类链传动系统的设计选型与装配调试环节，41规格滚子链的内连杆是组成整链的核心承载单元，日常接触的轻型输送线、小型动力传输工位、轻工设备的进给机构里，都能见到这类构件的实际应用。不同于外链节承担的外链板连接功能，内链节需要同时容纳滚子、套筒的装配空间，两个内链板的平行度控制是设计时首先要考量的核心指标，一旦板件平行度超差，链条运行过程中就会出现侧摆、卡滞，轻则加剧链轮齿面的偏磨，重则直接导致传动跳齿、链条脱轨。从实际装配边界来看，这类内链节的两个销轴孔中心距需要严格匹配对应规格链条的节距要求，孔位的同轴度公差需要控制在IT7级以内，才能保证套筒压装后不会出现偏斜，滚子在套筒上的转动灵活性不受影响。链板的外形采用了8字形的落料轮廓，

　　这种轮廓不是随意设计的，是在保证销轴孔周边抗拉强度的前提下，尽可能削减板件非承载区域的材料重量，同时避免链板运行过程中与相邻链节、护罩构件发生运动干涉，板件的边缘做了统一的圆角过渡，既可以消除热处理后的应力集中点，也能减少链条运行过程中对周边防护构件的剐蹭。实际工况里，这类内链节往往要承受循环交变的拉应力，在启动、制动的瞬间还会承受短时的冲击载荷，所以链板的材质通常选用调质处理的中碳结构钢，表面做发黑或者镀锌处理来提升耐磨与防锈性能，套筒与滚子的配合间隙需要控制在合理范围，间隙过小会导致滚子转动卡涩，加速链轮齿面磨损，间隙过大则会出现传动冲击，增大运行过程中的噪音。在做三维建模的时候，需要重点还原几个关键的配合面：

　　首先是两个内链板与套筒的压装配合面，这个面的过盈量需要符合链条装配的工艺要求，建模时要预留合理的压装导入倒角，避免实际压装过程中出现套筒端部卷边；其次是滚子的内孔与套筒外圆的间隙配合面，这个面的表面粗糙度要求较高，建模时要保证圆柱面的轮廓度，不要出现多边形或者锥度误差；最后是销轴穿入的套筒内孔面，这个面的尺寸精度直接影响整链铰接的灵活性，孔壁的光洁度会直接影响链条的铰接磨损寿命。很多新手在做链条建模的时候容易忽略链板的厚度方向公差，实际上两个内链板的内侧间距需要严格匹配滚子的长度，留出0.1到0.2毫米的轴向窜动间隙，既不能让滚子在两个板件之间卡死，也不能间隙过大导致滚子轴向窜动过量，加剧链轮齿面的不均匀磨损。

　　在轻型输送设备的应用场景里，这类41规格的滚子链通常用来传递中小功率的动力，输送线的线速度一般不超过每秒2米，工作环境温度在零下10度到60度之间，内链节作为链条的组成单元，其静强度安全系数需要满足不小于4倍的额定工作载荷，疲劳强度需要能承受10的6次方次以上的循环载荷不出现断裂。在装配完成后，整链的铰接点需要能灵活转动，在自然悬垂状态下不能出现死节，这就要求内链节的各个零件在加工和装配时，形位公差都控制在合理范围内，比如两个销轴孔的平行度误差不能超过0.02毫米每100毫米长度，链板平面的平面度误差不能超过0.1毫米，否则压装套筒后就会出现孔位错位，导致销轴穿入后转动卡涩。做结构设计的时候，还要考虑链条运行过程中的多边形效应，内链节的节距误差需要严格控制在标准允许的范围内，节距过大或者过小都会导致链条与链轮啮合时出现冲击，不仅会产生明显的运行噪音，还会加速整个传动副的磨损，缩短整套链传动系统的使用寿命。在一些有清洁要求的轻工生产场景里，这类内链节组成的链条还会配合食品级润滑脂使用，所以链板的表面处理不能有容易脱落的涂层，避免污染输送的物料，滚子的端面要做光滑处理，不能有锐边毛刺，防止运行过程中刮蹭输送的产品表面。
