U型外螺纹起重吊环结构设计

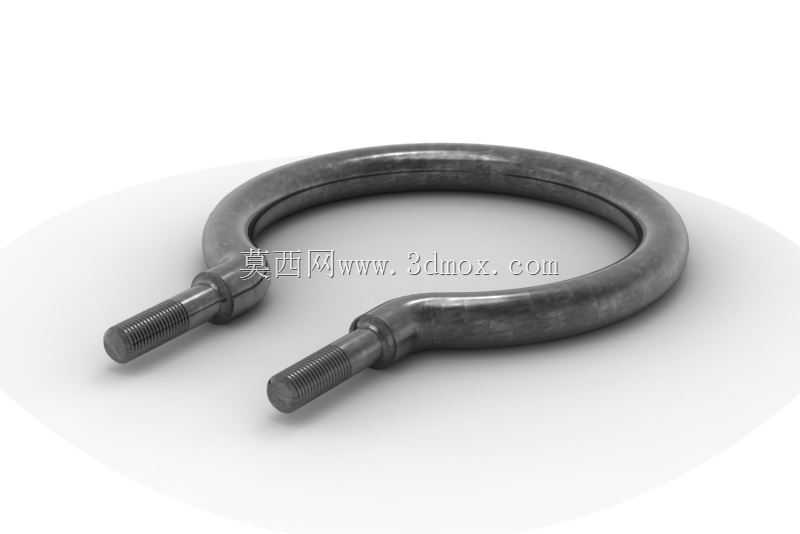

　　在车间重型零部件转运、大型设备组装就位、户外重型构件吊装等作业场景里，这类U型外螺纹吊环是连接被吊物与起重索具的核心受力构件，区别于焊接式吊耳、螺栓紧固式吊点，它的双外螺纹安装形式能适配更多预制螺纹孔的被吊工件，不需要额外焊接工序，也不会对工件母材造成焊接热影响，尤其适合不允许动火作业的精密设备、压力容器类工件的吊装作业。从结构设计逻辑来看，整体采用U型弯制的环形主体搭配两端同轴外螺纹的结构，环形部分的曲率经过受力校核，弯弧处没有应力集中的直角拐点，索具套入环体后受力时，载荷能沿着环体圆弧均匀分散到两侧杆部，不会出现局部应力过载的情况。两端的外螺纹采用标准粗牙螺纹设计，螺纹长度预留了足够的啮合余量，安装时不需要额外配做螺母，

　　直接拧入工件预制的螺纹孔即可完成吊点固定，螺纹根部做了退刀槽过渡，避免螺纹收尾处的应力集中，同时也能保证螺纹完全拧入安装孔后，环体根部能贴合工件安装面，减少吊装时的侧向弯矩。从安装边界来看，这类吊环安装时需要保证工件上的两个预制螺纹孔同轴度符合公差要求，孔距与吊环两端螺杆的中心距偏差控制在合理范围内，避免强行拧入造成螺杆弯曲产生内应力；螺纹孔的有效啮合深度要达到螺杆直径的1.5倍以上，才能保证足够的连接强度，安装面需要做平整处理，不能有凸起、焊渣等杂物，保证吊环根部能完全贴合工件表面，避免吊装时出现偏载。实际作业中，这类吊环的环形内空间足够穿过常见的吊装带、卸扣、钢丝绳索具，环体表面做了防锈处理，能适应车间、户外工地等不同作业环境，

　　不会因为短期锈蚀影响索具的滑动或者构件本身的强度。设计时需要重点校核几个受力工况：垂直起吊时的额定载荷下环体的拉应力、弯弧处的弯曲应力，侧向斜吊时的复合应力，以及螺纹连接部位的剪切应力，所有受力截面的安全系数都要满足起重配件的相关规范要求，避免吊装过程中出现断裂失效。和普通的单螺栓吊点相比，这种双螺杆U型吊环的受力对称性更好，起吊过程中工件的平衡性更容易控制，尤其适合带有两个对称预制螺纹孔的轴类、盘类重型工件的吊装，不需要额外搭配平衡梁就能保持工件起吊后的水平姿态，减少吊装过程中的工件晃动，降低作业安全风险。建模过程中，环体的弯弧过渡部分需要保证曲率连续，螺杆与环体的连接部位要做圆角过渡，不能出现建模时的尖锐棱角，

　　避免后续有限元分析时出现应力奇异点，影响强度校核结果的准确性；螺纹部分可以采用简化的修饰螺纹特征，在工程图中标注清楚螺纹规格、公差等级，不需要绘制完整的螺旋扫掠实体，既能减少模型的数据量，也能满足生产加工的图纸要求。
