阀杆密封用填料函结构三维设计

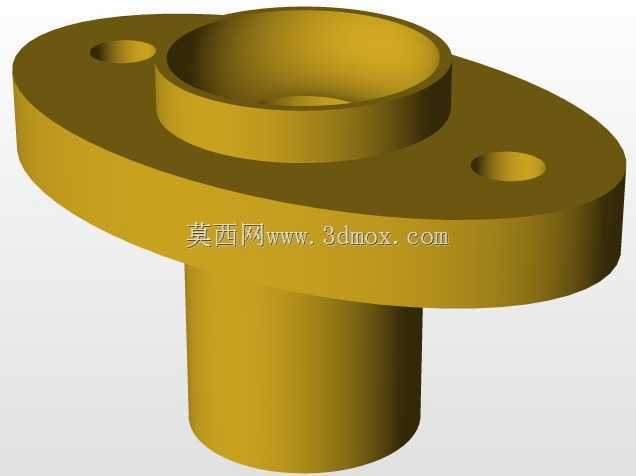

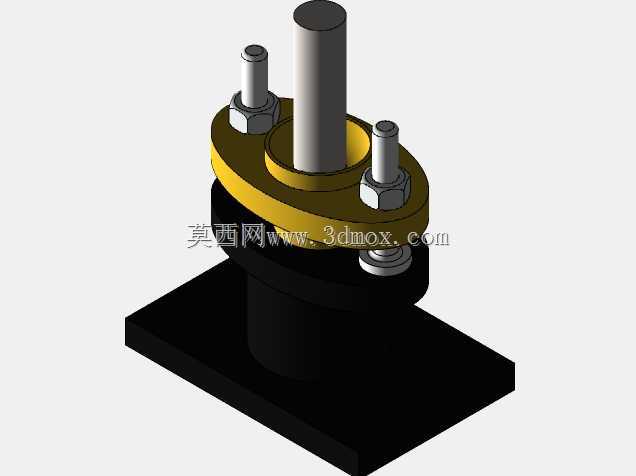

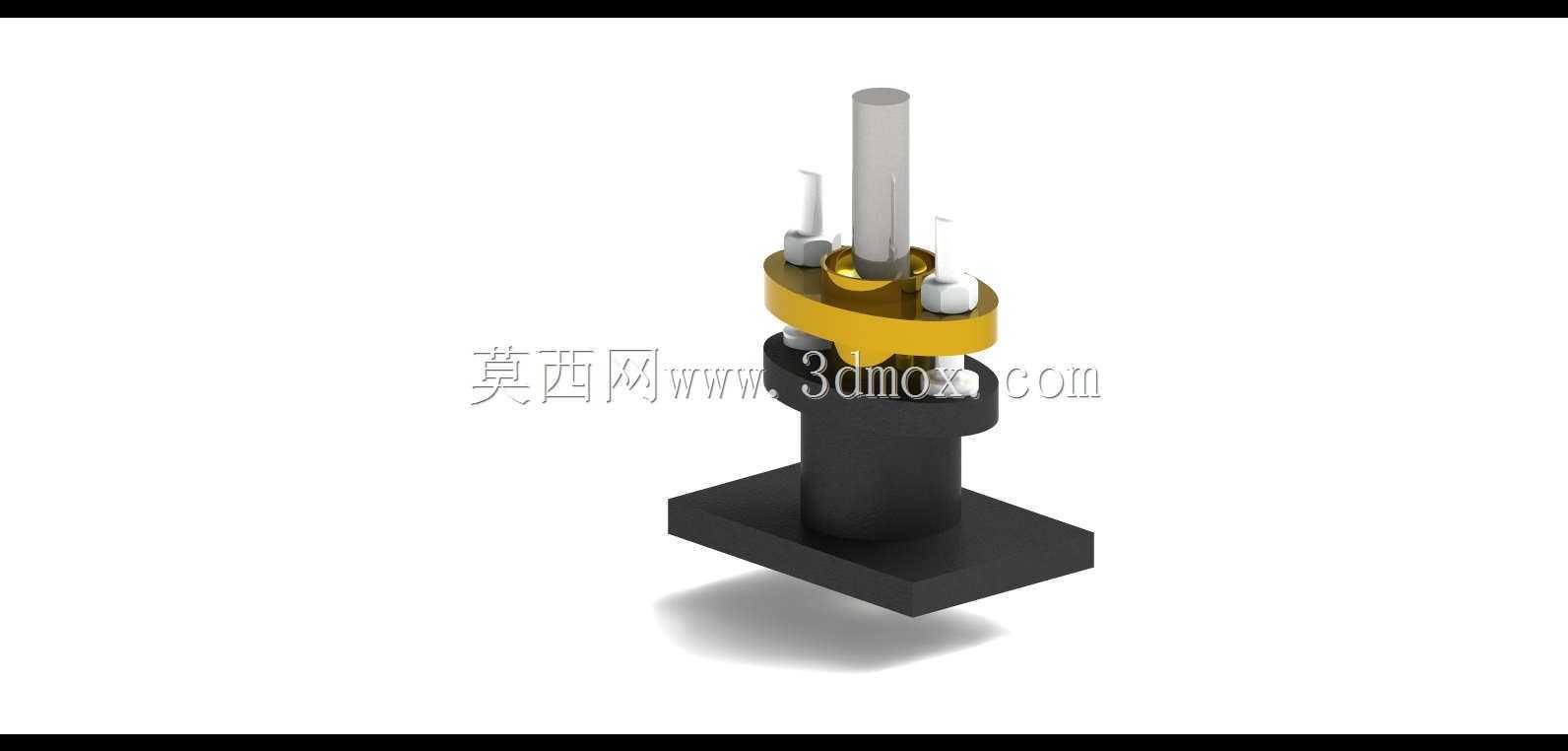

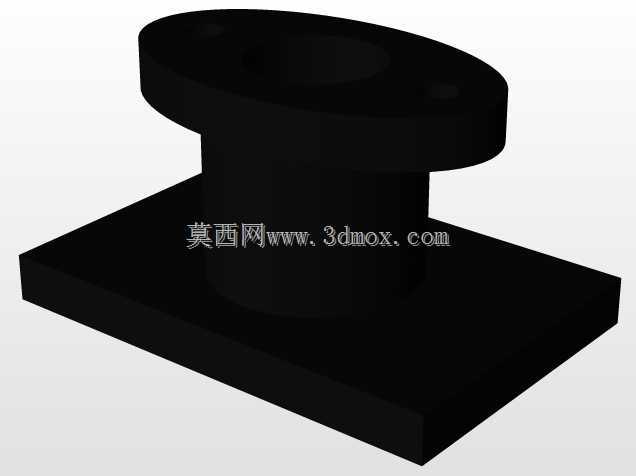

　　在流体输送管路系统、往复式动力设备以及旋转类阀件的结构设计中，填料函是承担轴杆与腔体间动密封、静密封双重作用的核心部件，其结构合理性直接决定设备运行阶段的介质泄漏率、运维周期以及杆系部件的磨损速率。这套填料函结构采用方形法兰底座作为安装基准，底座预留的螺栓安装孔可直接与设备腔体的端面法兰对位贴合，安装时需保证底座端面与杆系运动轴线的垂直度公差控制在0.05mm以内，避免压盖压紧后填料受力不均出现偏磨。中部的填料容纳腔为等径直筒结构，可根据输送介质的压力、温度以及腐蚀特性，适配不同材质的盘根填料，包括柔性石墨、聚四氟乙烯、芳纶编织盘根等，填料装填时需逐圈切口错位排布，避免贯通缝隙引发介质泄漏。上部的压盖采用分体式双耳结构，

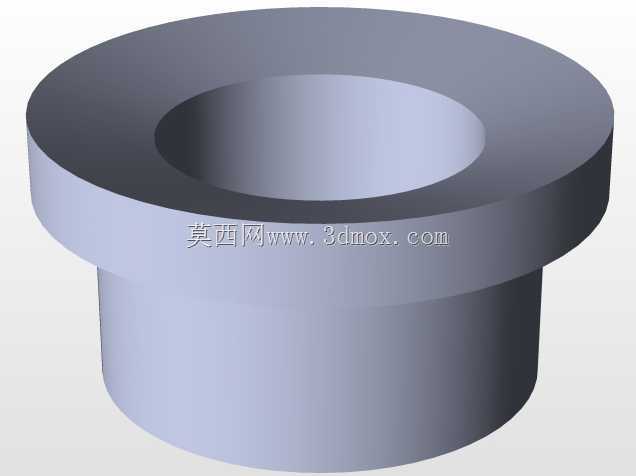

　　通过两根对称布置的压紧螺栓调整压入深度，运行过程中可根据填料的磨损情况逐步拧紧螺栓补偿预紧力，无需完全拆解结构即可完成密封性能调整，大幅降低现场运维的工作量。压盖中心的通孔与阀杆采用小间隙配合，间隙值控制在0.1-0.2mm之间，既可以避免杆系运动过程中与压盖发生剐蹭，也能限制填料被介质压力挤出容纳腔。穿过填料函中心的阀杆可做直线往复运动或者低速旋转运动，填料在压盖的预紧力作用下产生径向形变，紧密贴合在阀杆外壁与容纳腔内壁之间，阻断介质沿杆系间隙向外泄漏的路径。设计过程中重点考虑了填料的压缩量预留，通常填料腔的轴向深度会比装填的填料总高度高出15%-20%，为后续运维过程中的压紧调整预留足够行程，

　　同时压盖与填料接触的端面做了倒角导向处理，避免压入过程中刮伤填料表面影响密封效果。这套结构可广泛应用于低压截止阀、调节阀、往复泵、蒸汽机气缸等设备的杆系密封部位，针对不同压力等级的工况，可通过调整填料的圈数、螺栓的直径以及法兰的厚度来适配，当用于高压工况时，可在填料腔中部增设液封环，通入密封液进一步提升密封可靠性。结构整体采用轴对称布局，除压紧螺栓外其余部件均为回转类结构，加工工艺性较好，法兰底座的方形结构相比圆形法兰在安装空间受限的场景下更易对位固定，双耳压盖的结构相比整体法兰压盖重量更轻，拧紧螺栓时所需的操作空间更小，适合在设备密集排布的管路舱室内部使用。
