蒸汽机十字头传动连接结构设计

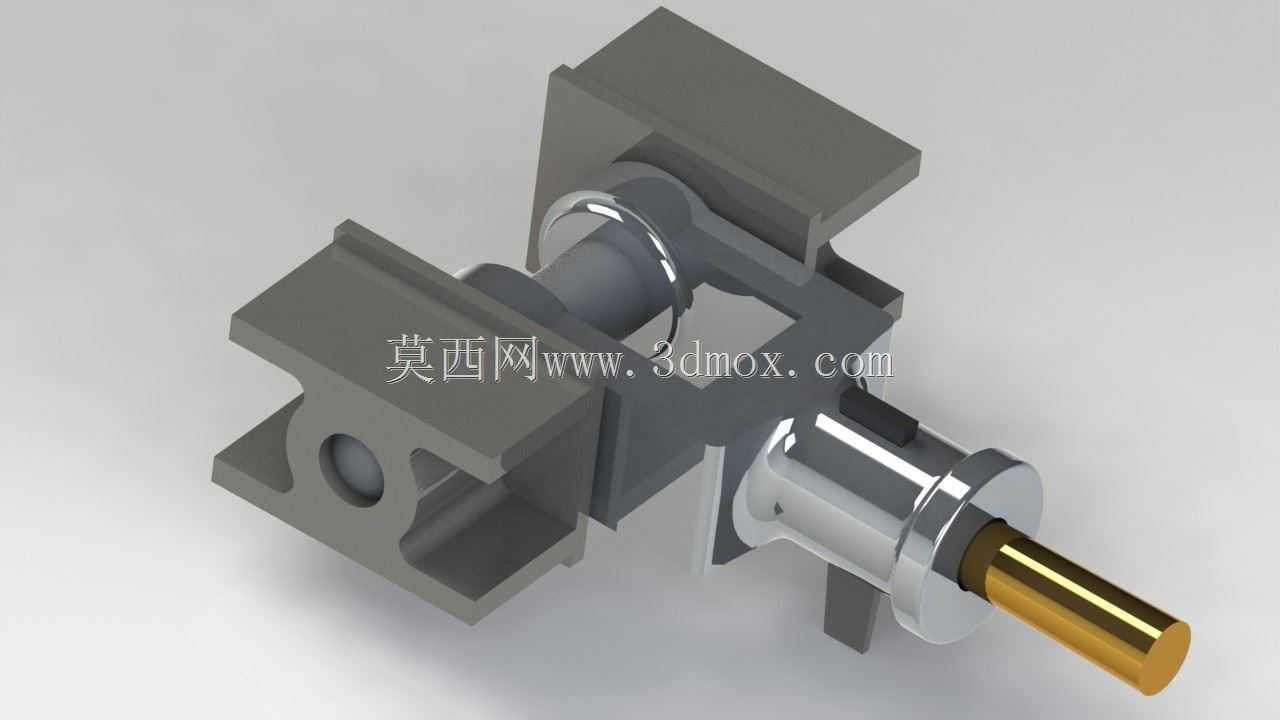

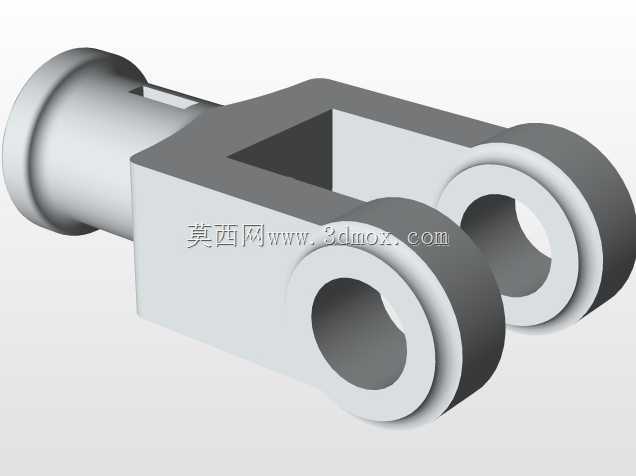

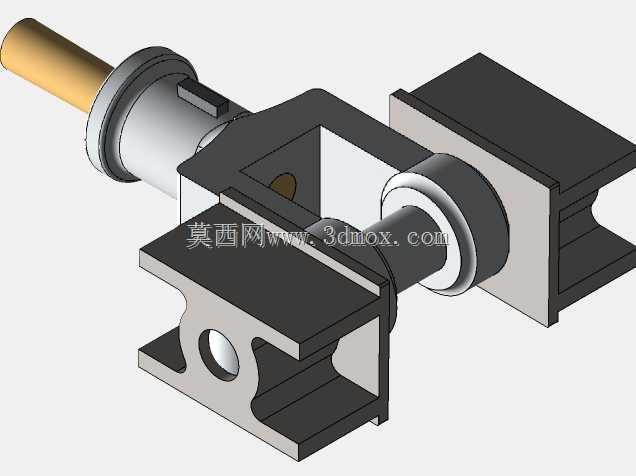

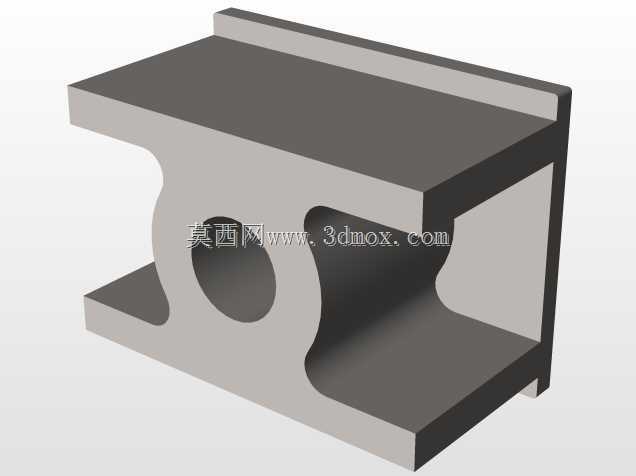

　　在往复式蒸汽动力设备的传动链路中，十字头是衔接活塞连杆与曲柄滑块机构的核心中间部件，承担着将活塞的直线往复推力平稳传递给连杆、同时抵消连杆摆动产生的侧向分力的关键作用，其结构合理性直接决定整套动力机构的运行平顺性与磨损寿命。从实际工况适配角度出发，该十字头采用双侧对称导向滑履结构，滑履的工作面与气缸体上的十字头滑道形成间隙配合，可在往复运动全程约束径向窜动，避免活塞杆承受额外的侧向弯矩，从根源上降低活塞杆密封件的偏磨风险。设计过程中优先考虑了动力传递路径的载荷分布，十字头本体与活塞杆的连接端采用锥面配合加锁紧定位结构，保证大推力传递下无松脱风险，与连杆的铰接端设置了耐磨衬套安装位，可预留润滑脂存储腔，

　　在长期往复摆动过程中持续为铰接副提供润滑，减少铰接位置的冲击磨损。导向滑履的宽度与跨距经过载荷校核，在设备额定蒸汽压力对应的活塞推力下，滑履工作面的比压控制在滑道材料允许的承载范围内，避免运行过程中出现滑履拉伤滑道、或者运动卡滞的问题。安装边界方面，十字头的整体外廓尺寸完全适配对应功率蒸汽机的十字头滑道内腔尺寸，滑履与滑道的配合间隙按照热胀冷缩量预留合理范围，保证设备从冷态启动到满负荷热态运行的全过程中，十字头都能在滑道内顺畅滑动无卡滞。铰接端的销轴孔径与连杆小头尺寸匹配，装配时可通过销轴端面的定位结构实现轴向固定，防止销轴在运行过程中出现轴向窜动脱出。活塞杆连接端的定位止口与活塞杆端部的定位台阶完全贴合，

　　保证活塞杆与十字头的同轴度，避免活塞杆运行过程中出现偏摆，影响气缸活塞的密封效果。在结构细节处理上，滑履的进出端设置了微小的导入倒角，可在装配过程中顺利滑入滑道，同时避免刮伤滑道表面的润滑涂层；十字头本体上设置了减重空腔，在保证结构强度满足最大推力载荷要求的前提下，尽可能降低往复运动部件的整体质量，减少往复惯性力带来的整机振动。铰接位置的衬套安装孔与滑履导向面的位置度公差经过严格控制，保证连杆摆动平面与活塞运动平面的重合度，减少运行过程中的附加侧向载荷。
