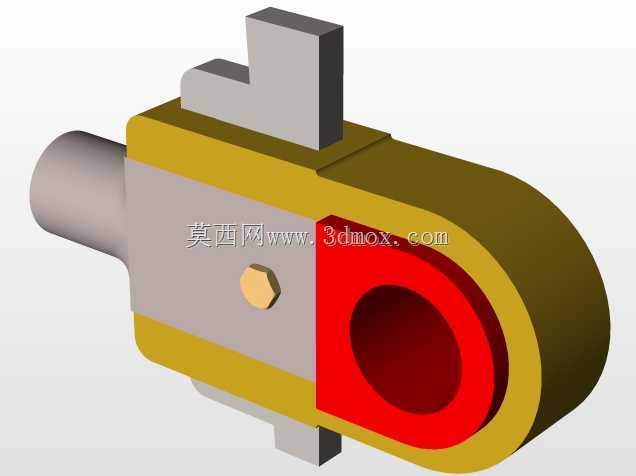

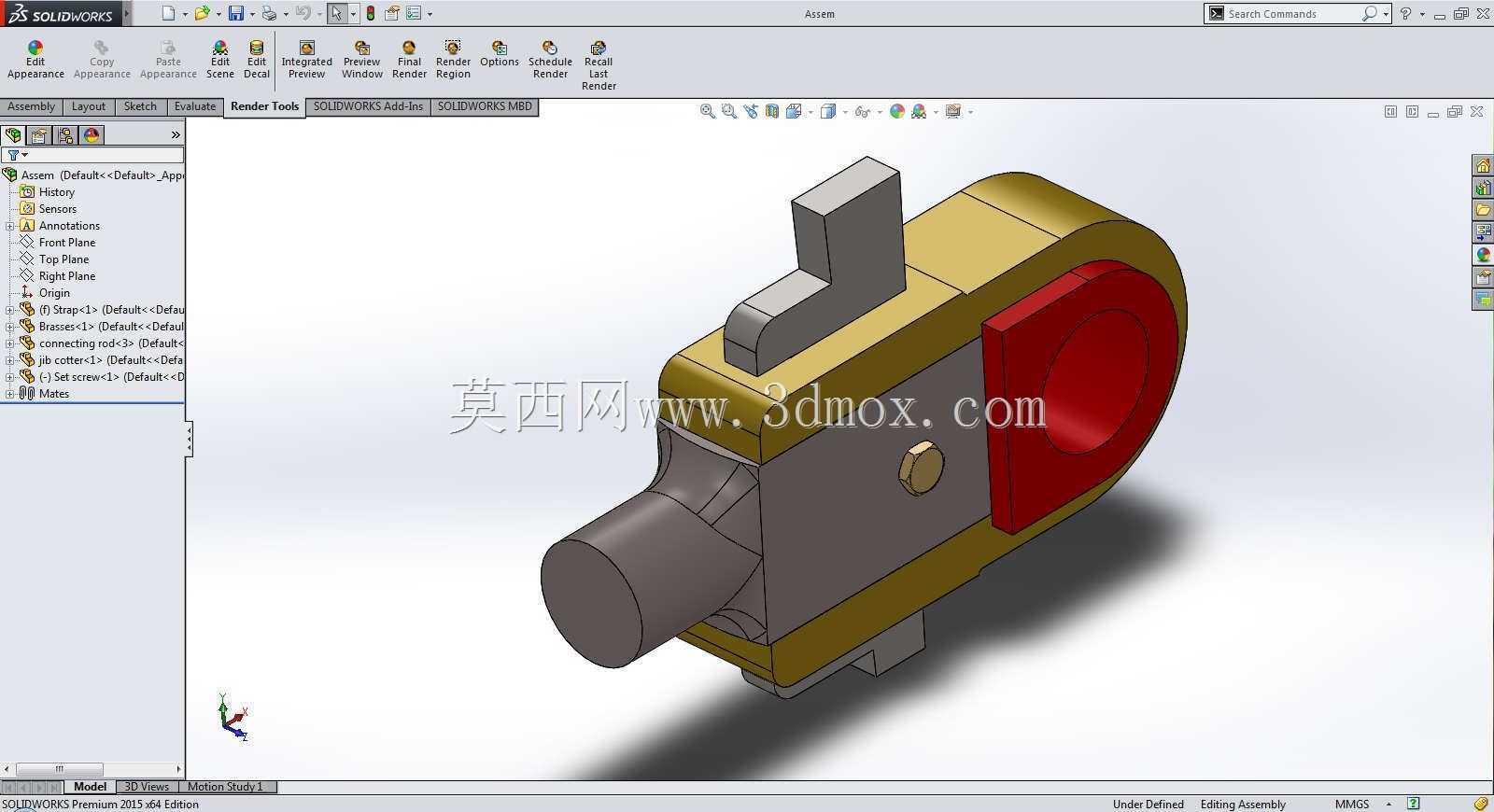

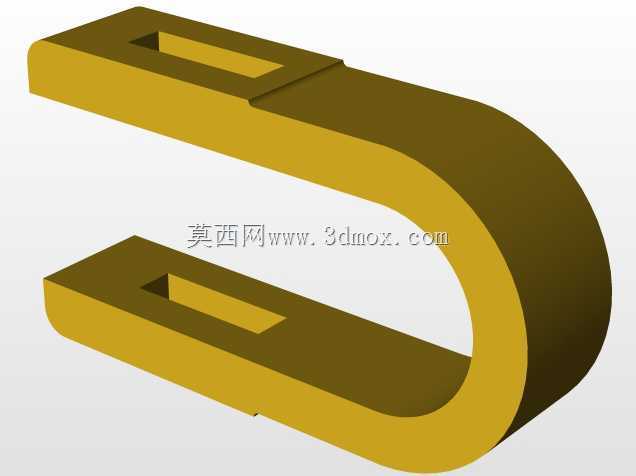

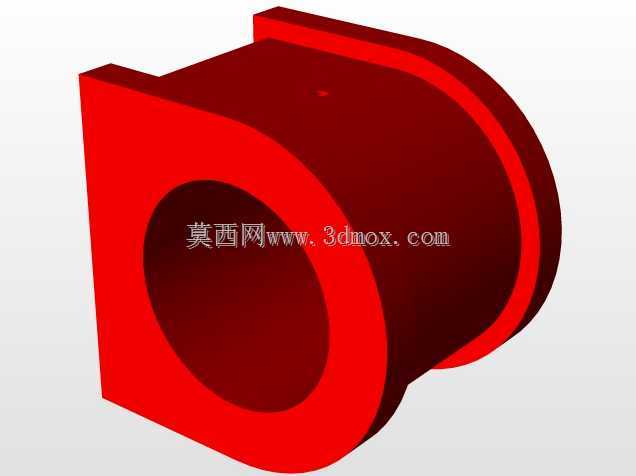

在往复式动力机械的传动链路中,连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件,这款蒸汽机连杆的结构设计完全围绕蒸汽动力工况下的载荷传递需求展开,区别于内燃机连杆的紧凑化设计,蒸汽机连杆需要适配更低转速、更大扭矩的输出特性,整体结构的刚性冗余设计占比更高。从实际安装场景来看,连杆小头端需要与活塞销完成铰接配合,端面的环形凸台结构用于限制活塞销的轴向窜动,避免运行过程中销体脱出刮蹭气缸内壁;大头端的分体式抱合结构用于包覆曲轴曲柄销,配合轴瓦完成转动副的装配,侧面的定位销孔用于保证轴瓦安装时的周向定位,防止轴瓦随轴转动造成润滑失效。设计过程中首先需要核算的是杆身的截面抗弯模量,蒸汽机运行过程中连杆承受的交变载荷包含活塞侧推力、
蒸汽爆发压力以及曲轴转动带来的惯性力,杆身采用变截面过渡设计,从大头到小头逐步收窄,既保证了大载荷端的结构强度,也尽可能降低了往复运动部分的整体质量,减少惯性力带来的冲击损耗。外形尺寸的边界设定完全匹配对应型号蒸汽机的气缸中心距与曲柄回转半径,安装时需要保证大小头孔的平行度公差控制在0.02mm以内,避免运行过程中出现偏磨导致的连杆受力不均断裂。杆身侧面的凸台结构用于安装润滑油路的导油槽盖板,运行过程中曲轴飞溅的润滑油会通过导油槽进入大小头的铰接副位置,形成稳定的油膜降低摩擦损耗。两端的连接端面都做了粗糙度分级处理,与轴瓦配合的内孔表面粗糙度要求达到Ra0.8,保证轴瓦安装后的贴合度,外部非配合面做倒角去毛刺处理,
避免装配过程中刮伤操作人员或者相邻部件。整体结构没有多余的冗余设计,所有的几何特征都服务于动力传递、装配定位、润滑保障这三个核心功能,在满足蒸汽动力工况长周期运行强度要求的前提下,尽可能优化了结构的工艺性,降低铸造与机加工环节的加工难度。
