带安装支架的气动执行滑块组件

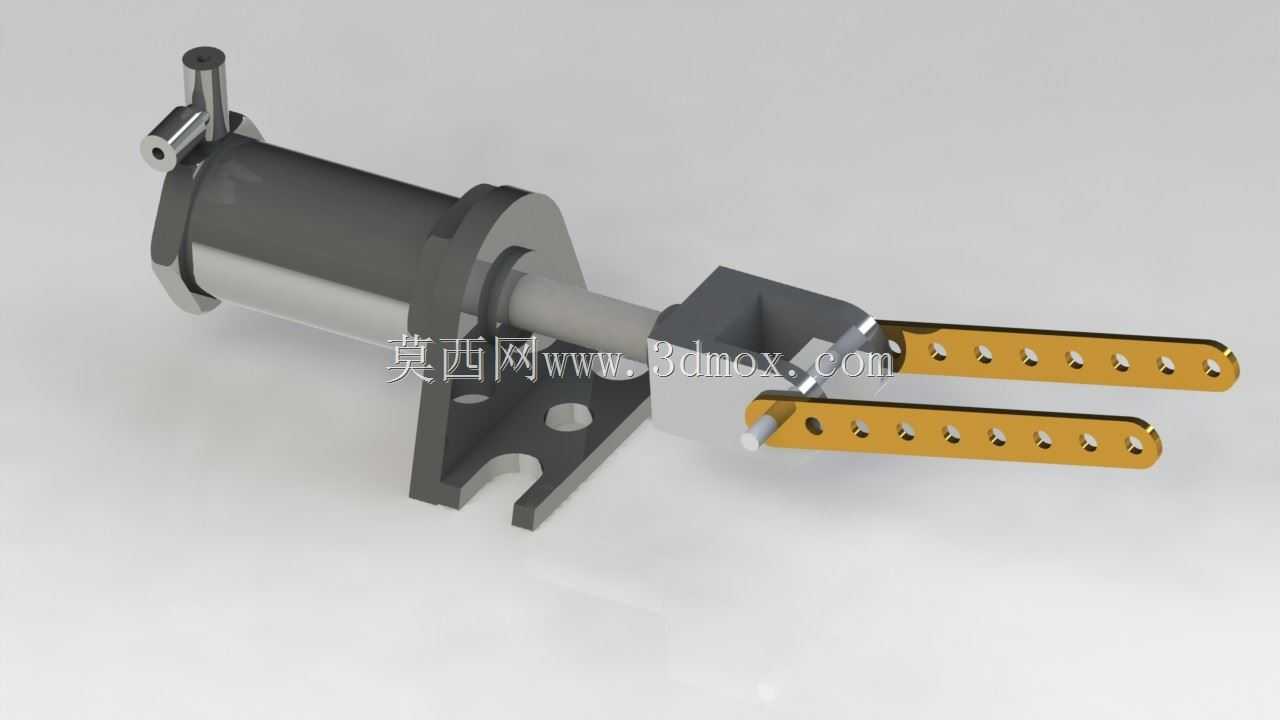

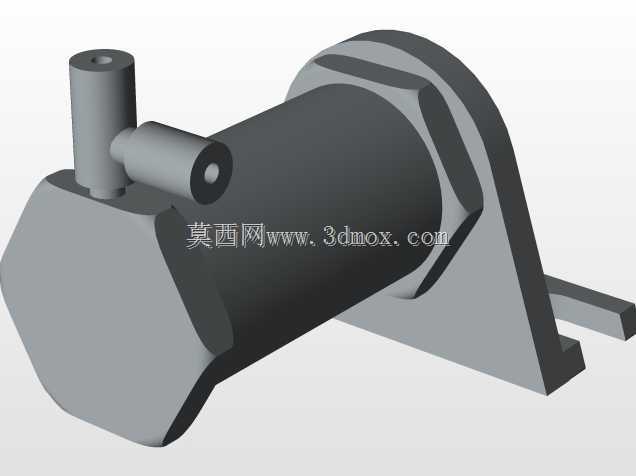

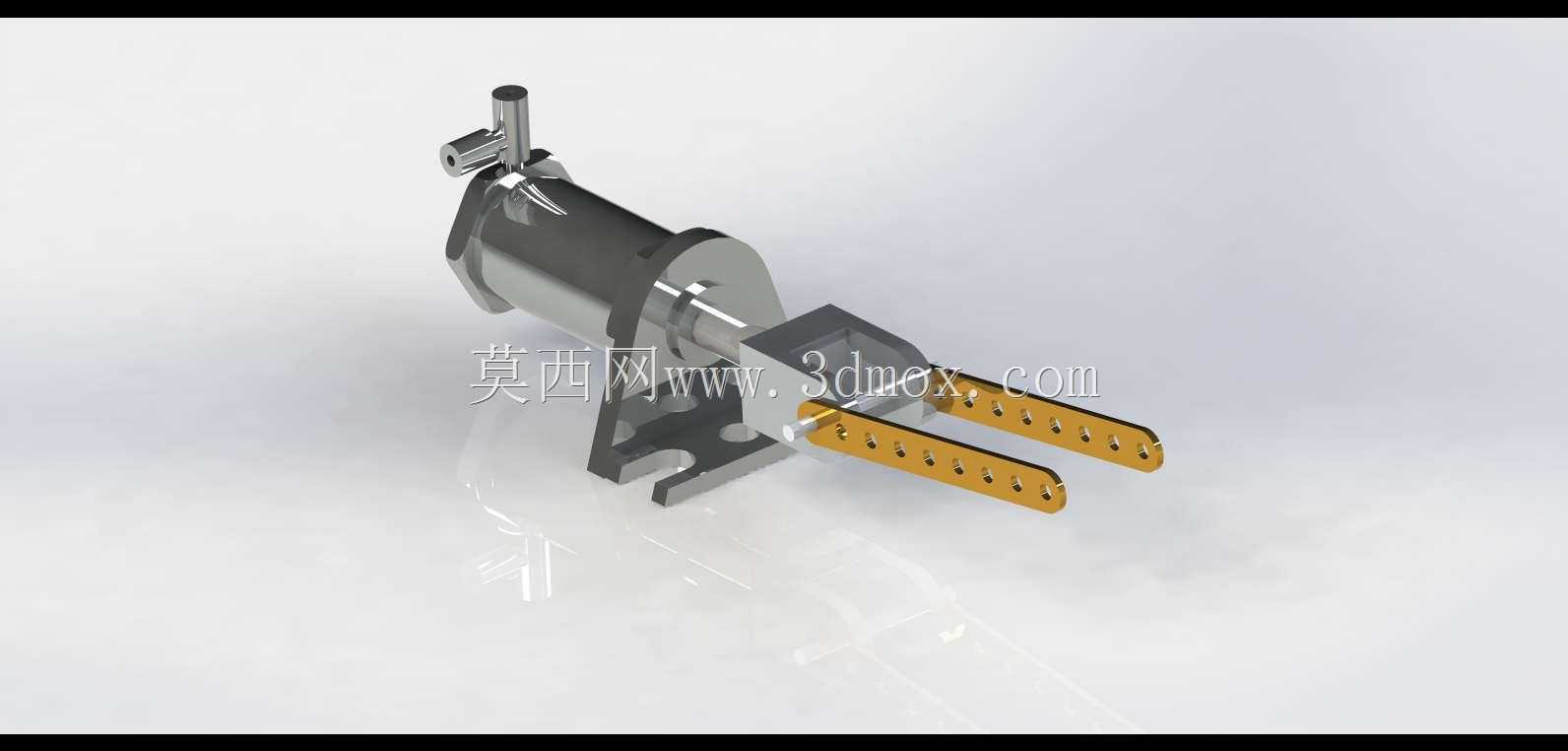

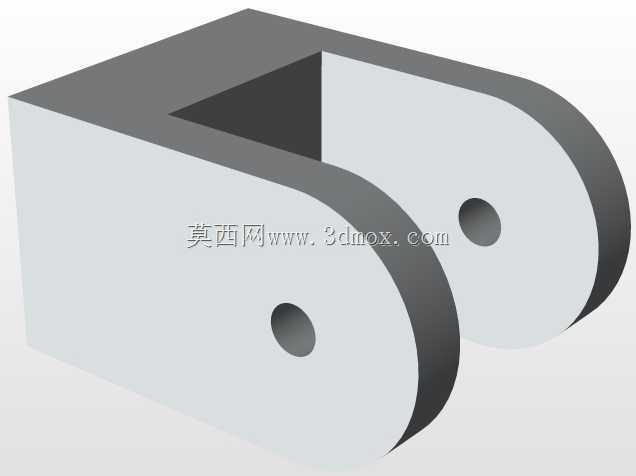

　　这款滑块组件常应用在轻工自动化生产线的工位切换、工装夹具的行程驱动环节，也可适配小型专用设备的直线往复动作输出场景，作为末端执行机构的动力传递载体，承担把气动元件的直线推力传导至作业端的作用。从结构设计来看，组件集成了气缸安装支座、活塞杆连接滑块、双侧带孔调节摆臂三个核心部分，安装支座采用带腰型孔的L型折弯结构，腰型孔的预留长度可覆盖安装时的位置公差补偿，不需要在安装板上额外加工长孔，降低了配套安装面的加工精度要求，支座与气缸缸体的配合面做了止口定位设计，能避免气缸工作时受径向载荷出现偏转，保证活塞杆的同轴度。滑块部分采用方块式开槽结构，槽口与活塞杆端部通过销轴铰接，可抵消小角度的装配偏差，避免活塞杆受侧向力导致密封件磨损，

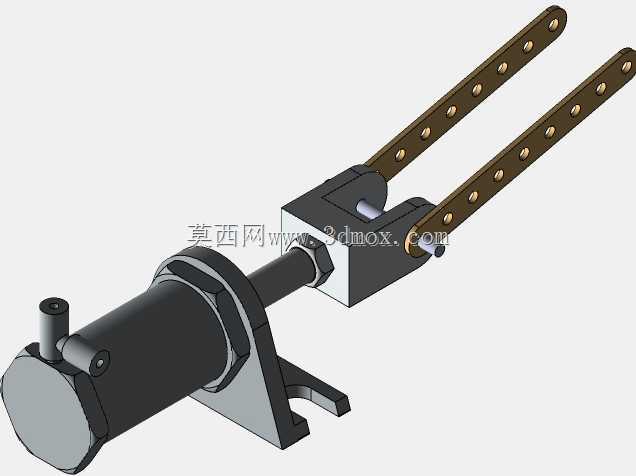

　　滑块与摆臂的连接端设置了铰接销轴，摆臂上的等距通孔可根据实际作业行程需求调整铰接点位置，无需更换摆臂就能适配不同的摆角输出范围，适配多工位的动作切换需求。设计过程中优先考虑了组件的安装边界，整体安装面的轮廓尺寸控制在紧凑范围内，气缸轴线到安装底面的高度做了统一基准设计，可直接适配常规40系列工业铝型材的安装孔位，不需要额外制作转接板。功能上，该组件可实现直线-摆动的复合动作输出，当气缸活塞杆伸出时，滑块沿直线方向移动，带动双侧摆臂绕末端销轴转动，可同时驱动两侧的夹具或挡料机构动作，相比单摆臂结构，双侧受力更均衡，不会出现偏载卡顿的问题。在实际工况适配中，气缸端的顶部设置了手动调节旋钮，可在气路断气状态下手动调整活塞杆位置，方便设备调试阶段的位置校准，铰接位置均预留了润滑脂注油通道，可在长期运行中定期补充润滑，降低铰接副的磨损量，延长组件的维护周期。
