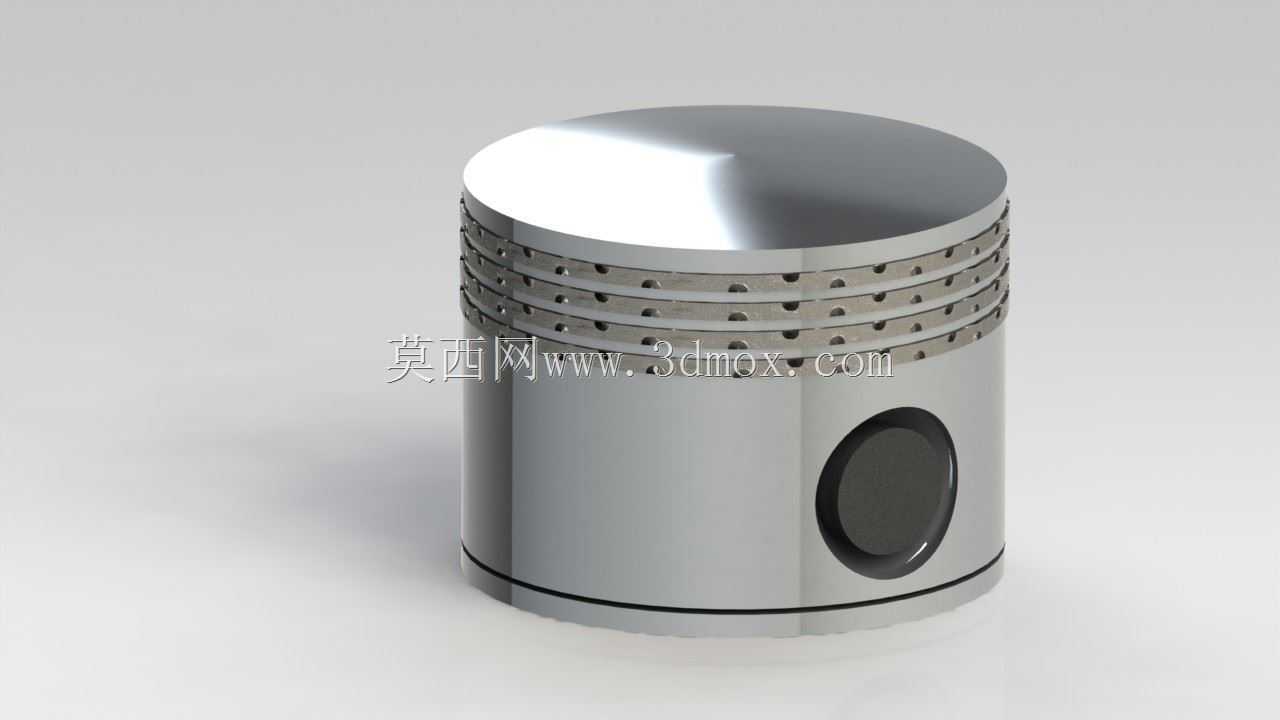

内燃机用带气环油环活塞结构设计

　　该活塞作为内燃机核心往复运动部件，直接参与燃烧室做功循环，在缸套内完成往复直线运动，将燃料燃烧产生的气体压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，广泛适配小排量通用汽油机、单缸柴油机等动力设备，覆盖农用机械、小型工程机械、通用发电机组等多个应用场景。

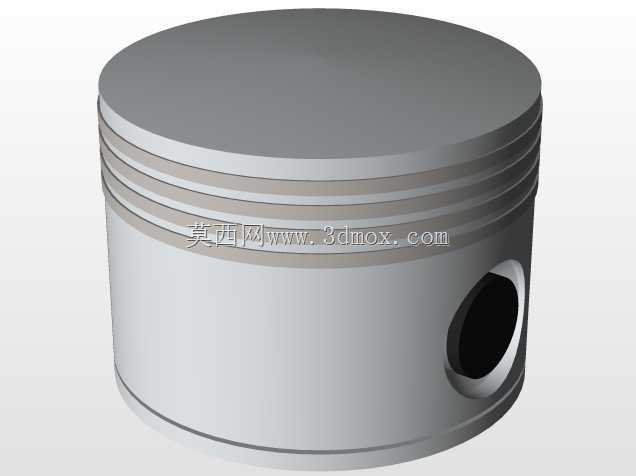

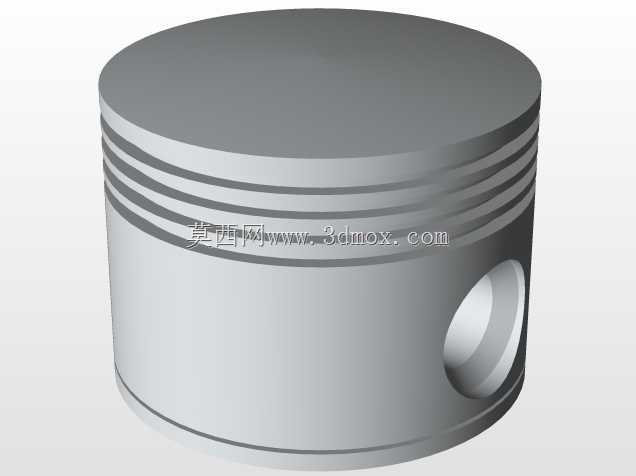

　　设计阶段首先围绕密封需求展开，头部设置多道环槽结构，分别对应气环与油环的安装位：气环依靠自身弹力与缸壁紧密贴合，阻断燃烧室高压燃气向曲轴箱窜漏的通道，保证做功行程的缸压稳定；油环则负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳，同时在缸壁铺覆均匀油膜降低摩擦副磨损。活塞头部顶面采用平顶结构设计，加工工艺性优异，可配合不同燃烧室形状调整压缩比，顶面与高温燃气直接接触区域预留了合理的热膨胀余量，避免工作状态下热胀卡滞在缸套内。

　　活塞销孔采用贯穿式设计，与活塞销采用间隙配合，工作时可在销孔内小幅转动实现载荷均匀分布，销孔两端设置挡圈槽用于安装卡簧，限制活塞销轴向窜动脱出。裙部设计为微椭圆型面，冷态下与缸套保留合理配合间隙，热机状态下裙部受热膨胀后可与缸壁形成均匀贴合面，既保证导向精度，又避免冷敲热拉的故障。裙部表面做了减摩处理，降低往复运动过程中与缸壁的摩擦阻力，减少功率损耗。

　　安装边界上，活塞外径与对应缸套内径为基孔制配合，环槽宽度与活塞环厚度匹配，销孔直径与所选活塞销外径一致，装配时需注意活塞环开口错开角度，避免开口对齐造成漏气窜油。整体结构在保证强度的前提下做了轻量化处理，降低往复运动惯性力，减少曲轴连杆机构的冲击载荷，提升动力运转平顺性。
