手动螺旋起重支撑装置结构设计

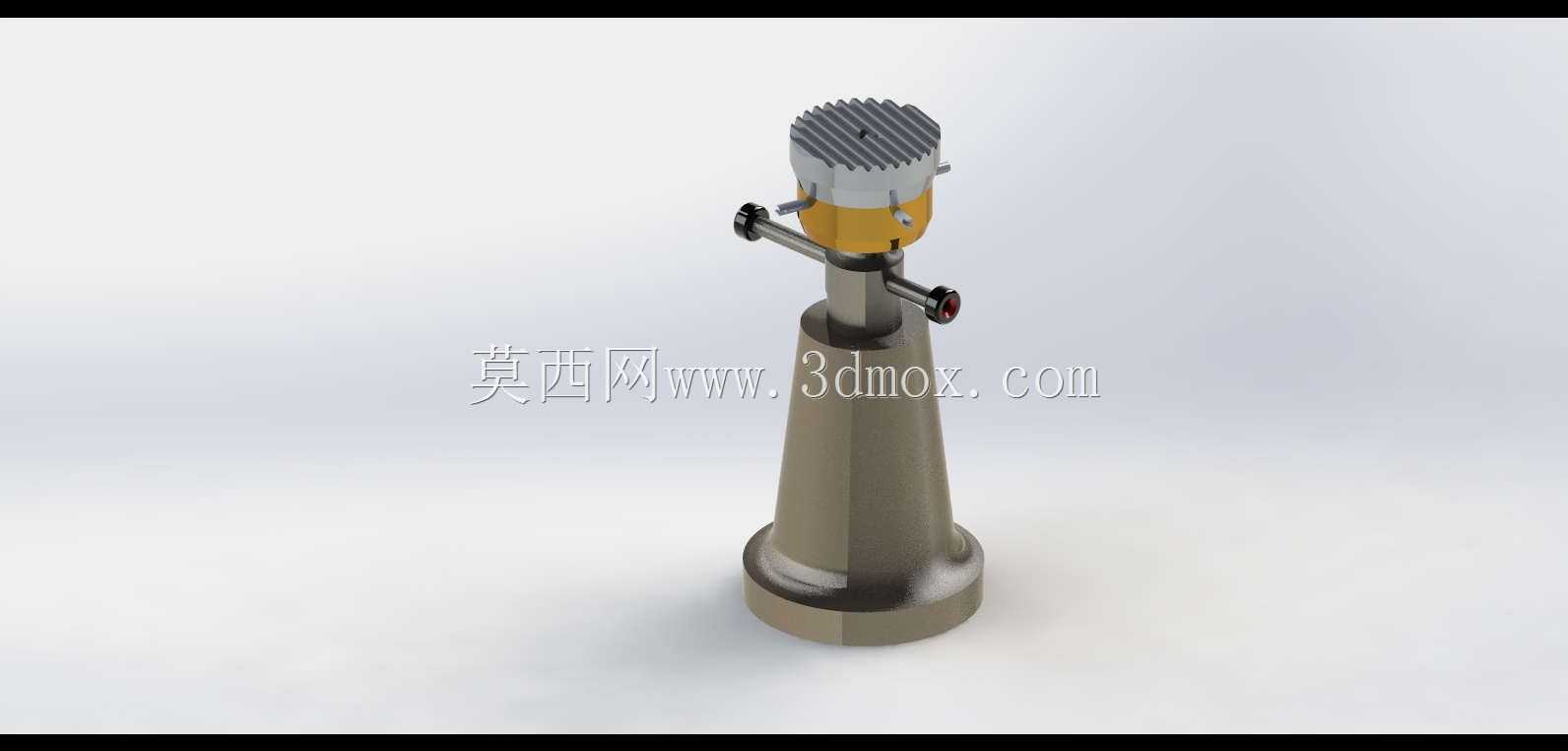

　　这款手动螺旋顶升装置，在设备检修、小型构件安装、工装调平场景中应用十分广泛，区别于液压类顶升设备，它不存在密封件老化泄漏、长期静置回落的问题，在需要长时间保持支撑载荷的工位上可靠性表现更突出，尤其适合无动力气源、电源的野外检修、临时装配场景使用。从结构设计逻辑来看，装置采用梯形传动螺杆作为核心传力部件，螺杆与底座内的螺母副配合，通过顶部的横向拨杆施加扭矩，将回转运动转化为直线顶升动作，梯形螺纹的自锁特性可以保证在任意顶升高度下，即便撤去施加在拨杆上的外力，装置也不会因为载荷作用自行回落，省去了额外的锁止机构，整体结构更简洁，故障点更少。底座采用上窄下宽的锥台结构设计，底部支撑面做了加大处理，能够在不增加过多整体重量的前提下，

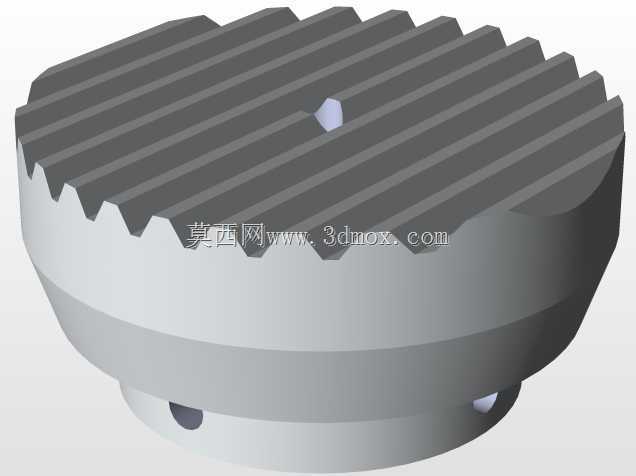

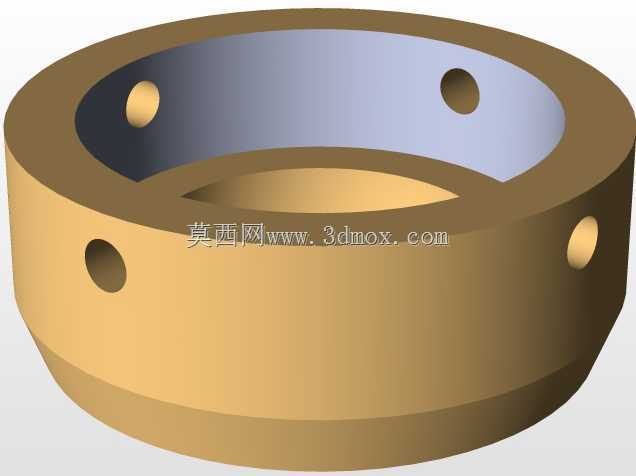

　　有效扩大支撑接触面积，降低单位面积对支撑基面的压强，避免在较软的地面、工装台面上出现压痕或者侧翻风险，锥台的倾斜角度经过反复校核，保证在最大顶升高度、承受额定载荷时，整体重心始终落在底座支撑面的中心区域，抗偏载能力满足常规检修作业的使用需求。顶部的支撑头做了滚花处理，增大与被支撑工件接触面的摩擦力，避免顶升过程中工件出现滑移，支撑头与螺杆顶端采用活动铰接设计，能够自适应被支撑面的微小角度倾斜，保证接触面受力均匀，不会出现局部点接触导致的应力集中、工件表面压伤问题。侧面设置的横向操作杆采用可拆卸结构，不使用时可以取下收纳，减少装置的整体占用空间，操作时可以根据需要转动拨杆的插入角度，在周边空间受限的工位上也能完成操作，

　　不需要预留整周的操作空间。从安装边界来看，装置收拢状态下的整体高度适配多数设备底部的预留检修间隙，不需要额外垫高就可以放入设备底座下方，最大顶升行程覆盖常规小型设备检修、构件调平的高度需求，整体外轮廓没有突出的尖锐结构，搬运、使用过程中不会刮碰周边工件或者操作人员。在建模过程中，各部件的配合公差按照中等精度机械加工要求设定，螺纹副的配合间隙既保证转动操作时无卡滞，又避免间隙过大导致顶升时出现晃动，所有受力部件的壁厚都经过强度校核，在额定载荷下的变形量控制在允许范围内，不会因为塑性变形影响使用精度。
