偏心连杆式间歇传动执行机构结构

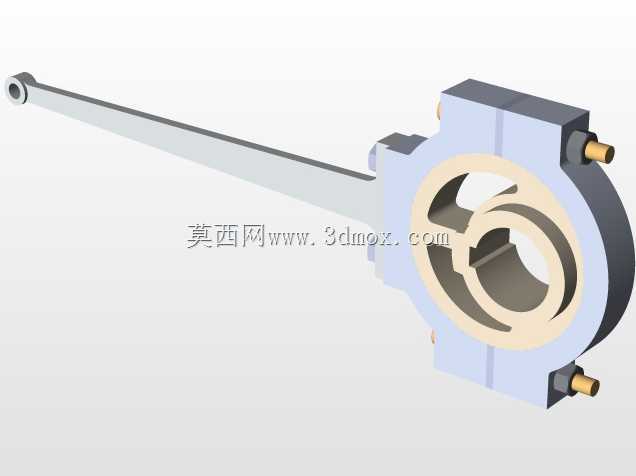

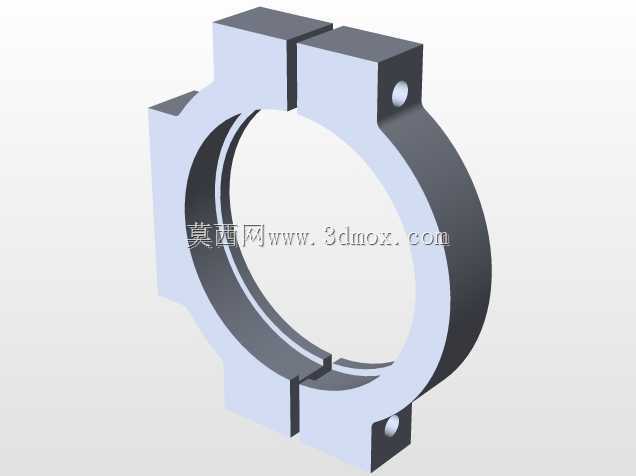

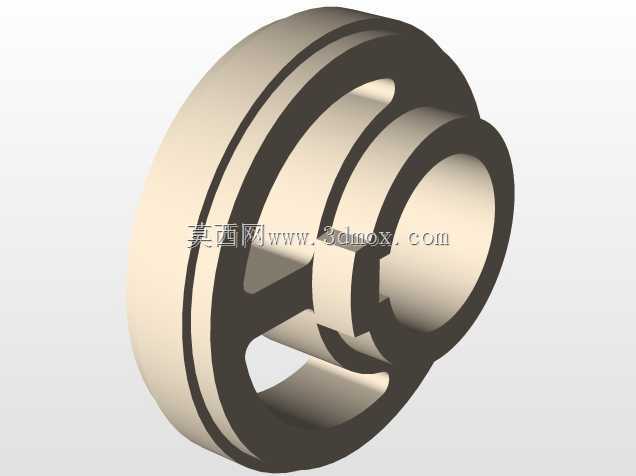

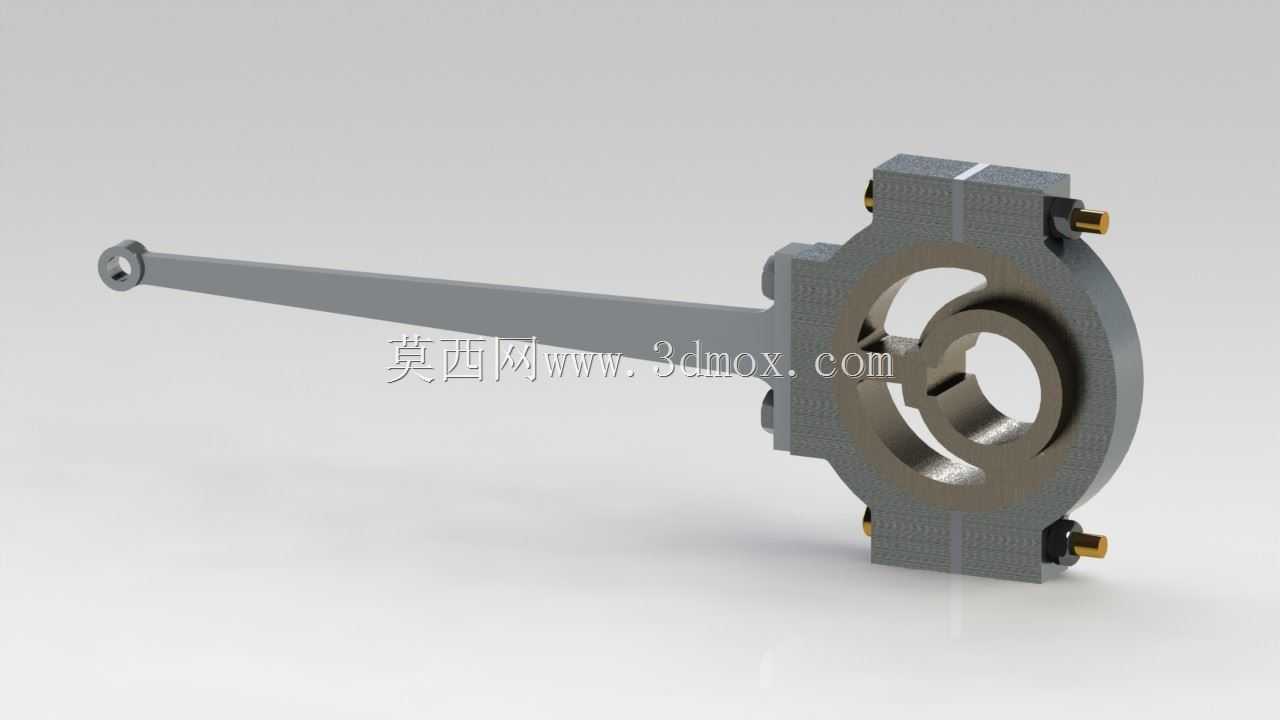

　　该偏心连杆式间歇传动执行机构，主要应用于轻工包装、纺织机械、自动化送料等需要实现周期性间歇往复动作的设备工位，可将主轴的连续旋转运动转化为摆臂端的定角度往复摆动，适配需要节拍化送进、工位切换、压合触发的作业场景，相比槽轮、棘轮类间歇机构，传动冲击更小，运行噪音更低，适合中低速、中等负载的连续作业工况。从结构设计来看，主体采用分体式装配思路，环形基座作为核心承载件，中心设置偏心回转套，通过偏心距的尺寸设计控制摆臂的摆动行程范围，基座四周预留的螺栓安装位可直接固定在设备安装面板上，安装面的平面度公差控制在0.05mm以内，保证回转组件的同轴度要求，避免运行过程中出现卡滞、偏磨问题。摆臂采用长杆式等截面设计，杆身截面做了减重优化，

　　在保证抗弯刚度的前提下降低运动惯量，减少启停阶段的冲击载荷，摆臂末端的铰接孔可配套连接销与末端执行件相连，根据不同工位需求可换装推头、拨叉、压头等不同作业端头。偏心回转套与基座之间设置了耐磨衬套，衬套采用自润滑材质，日常维护无需频繁加注润滑脂，可适应多粉尘、少维护的车间作业环境，基座两侧的定位销孔用于安装时的初定位，保证组件与设备主轴的同轴度偏差不超过0.03mm，避免偏心负载导致的主轴磨损。设计过程中重点校核了摆臂的抗弯强度与偏心轴的抗剪强度，在额定150N末端负载下，摆臂的最大挠度不超过0.1mm，满足工位定位精度要求，整体机构的传动效率可达0.85以上，相比同行程的凸轮传动机构，加工难度更低，普通铣削、

　　钻削设备即可完成全部零件加工，制造成本更低，适配中小设备的改造与配套需求。安装边界方面，基座整体外径为120mm，摆臂最大伸展长度为280mm，安装时需预留摆臂摆动的扇形空间，避免与设备其他构件产生运动干涉，摆臂的摆动角度可通过调整偏心套的偏心距进行适配，常规配置下摆动角度为30度，可根据实际工位需求更换不同偏心距的回转套实现15度到45度范围的角度调整，无需改动整体安装结构，适配性较强。
