流体输送设备用方形泵壳结构设计

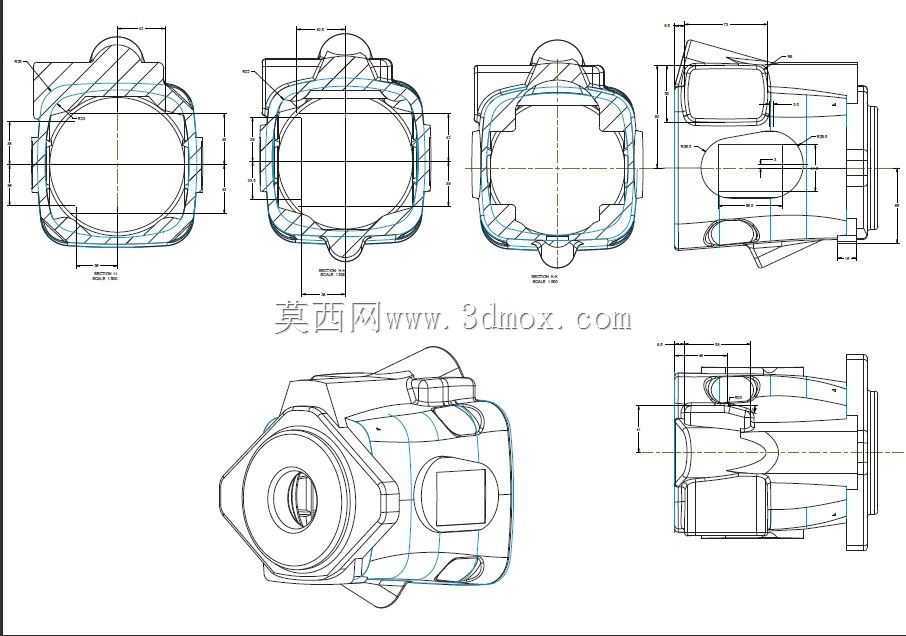

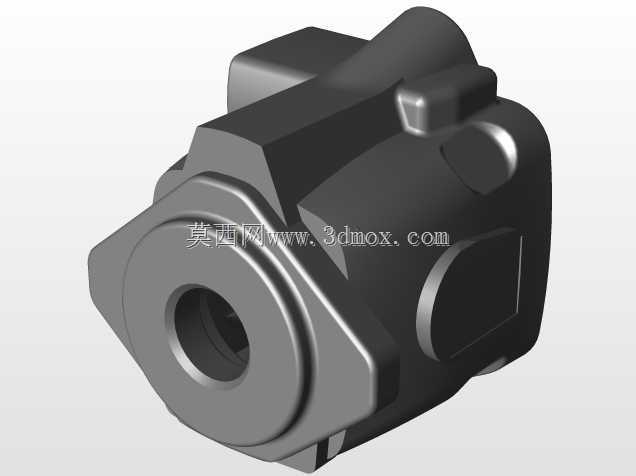

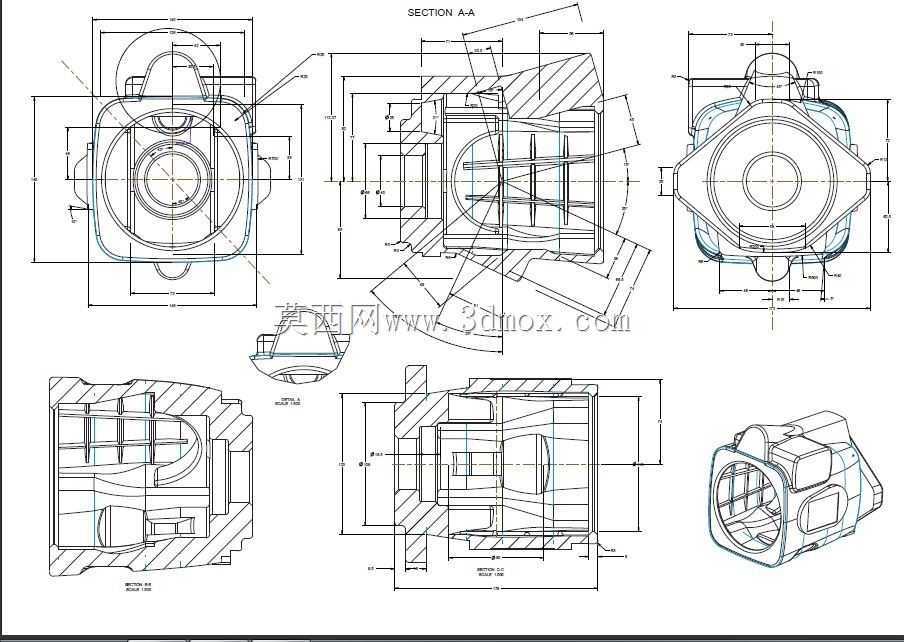

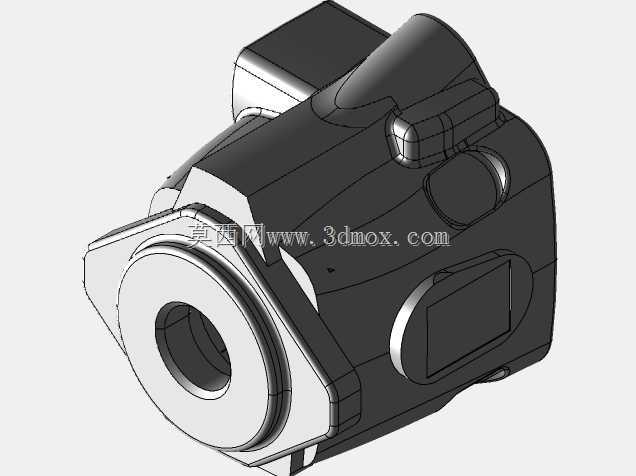

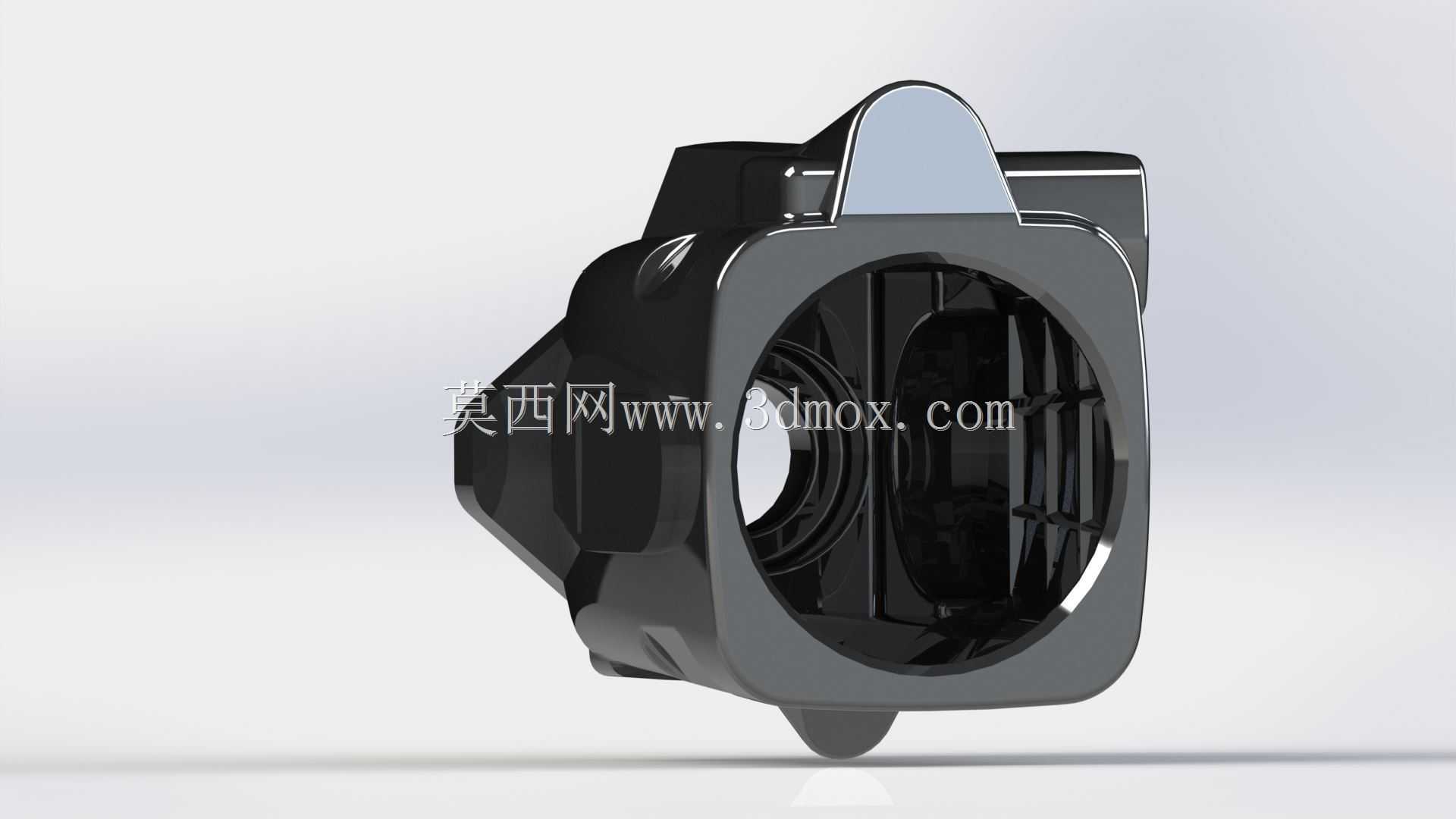

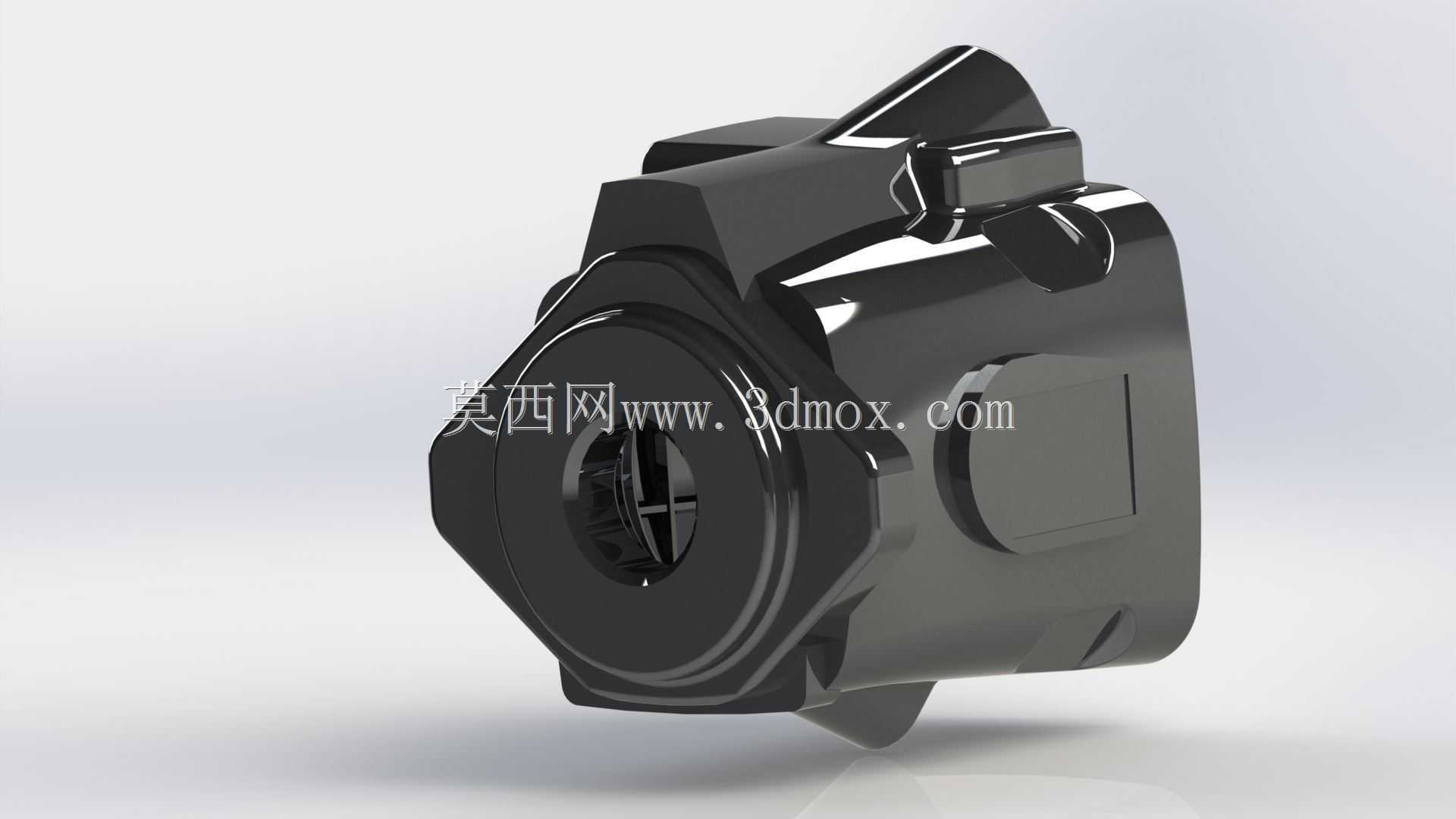

　　这款泵壳作为容积式泵的核心承压外壳，主要适配中小流量工况的流体输送场景，常见于工业冷却循环系统、小型液压动力单元、净水处理设备的增压段，也可配套在机床切削液输送、小型化工药剂加注等对安装空间有紧凑要求的设备中。从结构设计逻辑来看，整体采用方形外轮廓而非传统圆形壳体，核心考量是压缩安装占用空间，方形外壁可直接贴合设备安装基面，无需额外设计弧形适配支座，能有效缩减整机的横向安装尺寸，同时方形壳体的平面结构更便于加工进出液口的连接法兰面，降低机加工环节的装夹难度。壳体前端的大开口为叶轮安装腔，内部预留的环形凸台是叶轮口环的配合定位面，设计时严格控制了该凸台的同轴度公差，避免叶轮运转时出现扫膛问题，

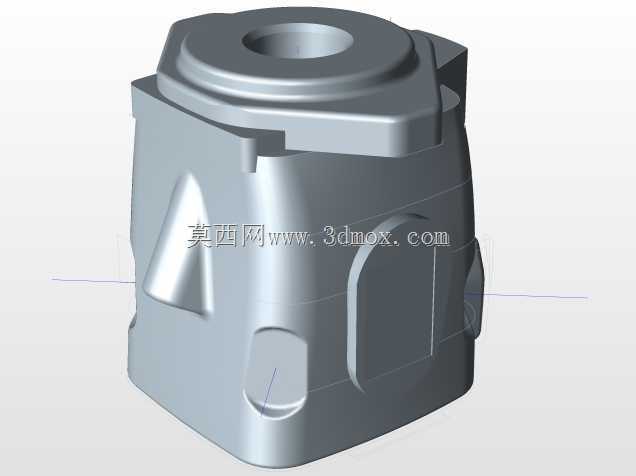

　　腔体内壁的导流筋条沿流体走向做了圆弧过渡处理，可减少流体在腔体内的紊流损失，提升泵的运行效率。顶部的凸起结构为排气与测压接口的集成安装位，底部的支撑凸脚直接与泵的安装底座配合，安装时无需额外加装调整垫片即可保证壳体水平度，三个方向的连接耳座分别对应进出液管路、驱动端连接的固定点位，耳座上的安装孔做了沉头处理，可避免螺栓突出影响周边部件布置。设计过程中针对壳体的壁厚做了梯度优化，承压区域的壁厚比非承压安装区域厚2mm，既满足1.6MPa额定工作压力下的强度要求，又能控制整体重量，避免不必要的材料浪费。壳体的进出液口采用标准管螺纹连接尺寸，可直接适配常规工业管路，无需额外配置转换接头，内部过流面的圆角处理均按照流体阻力最小原则设计，

　　避免出现直角死区造成介质沉积，尤其是输送含微小颗粒的介质时，平滑过渡的内壁可减少颗粒对壳体的冲刷磨损，延长部件使用寿命。在安装边界上，该泵壳的方形外轮廓边长控制在120mm区间，整体轴向长度不超过150mm，可适配功率在0.75kW到2.2kW区间的驱动电机，安装时预留的周边操作空间仅需20mm即可完成管路连接与螺栓紧固，非常适合集成在空间紧凑的一体化流体设备中。
