曲面结构网球拍三维数字建模作品

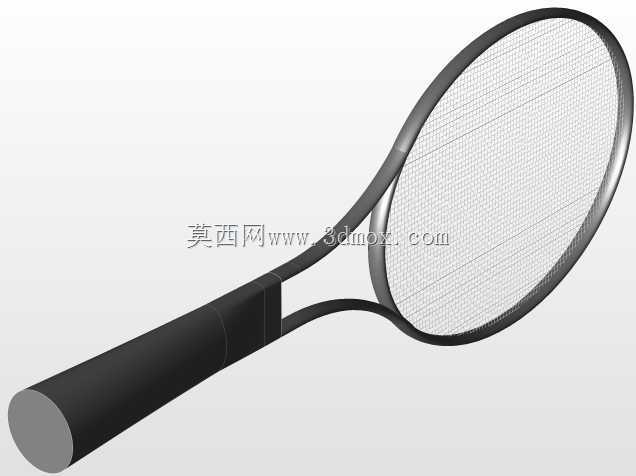

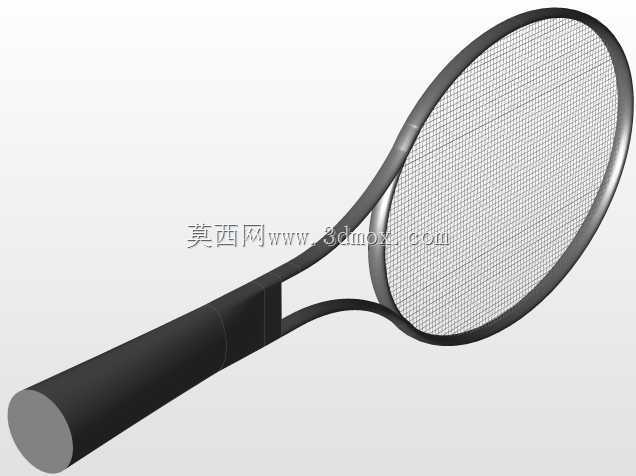

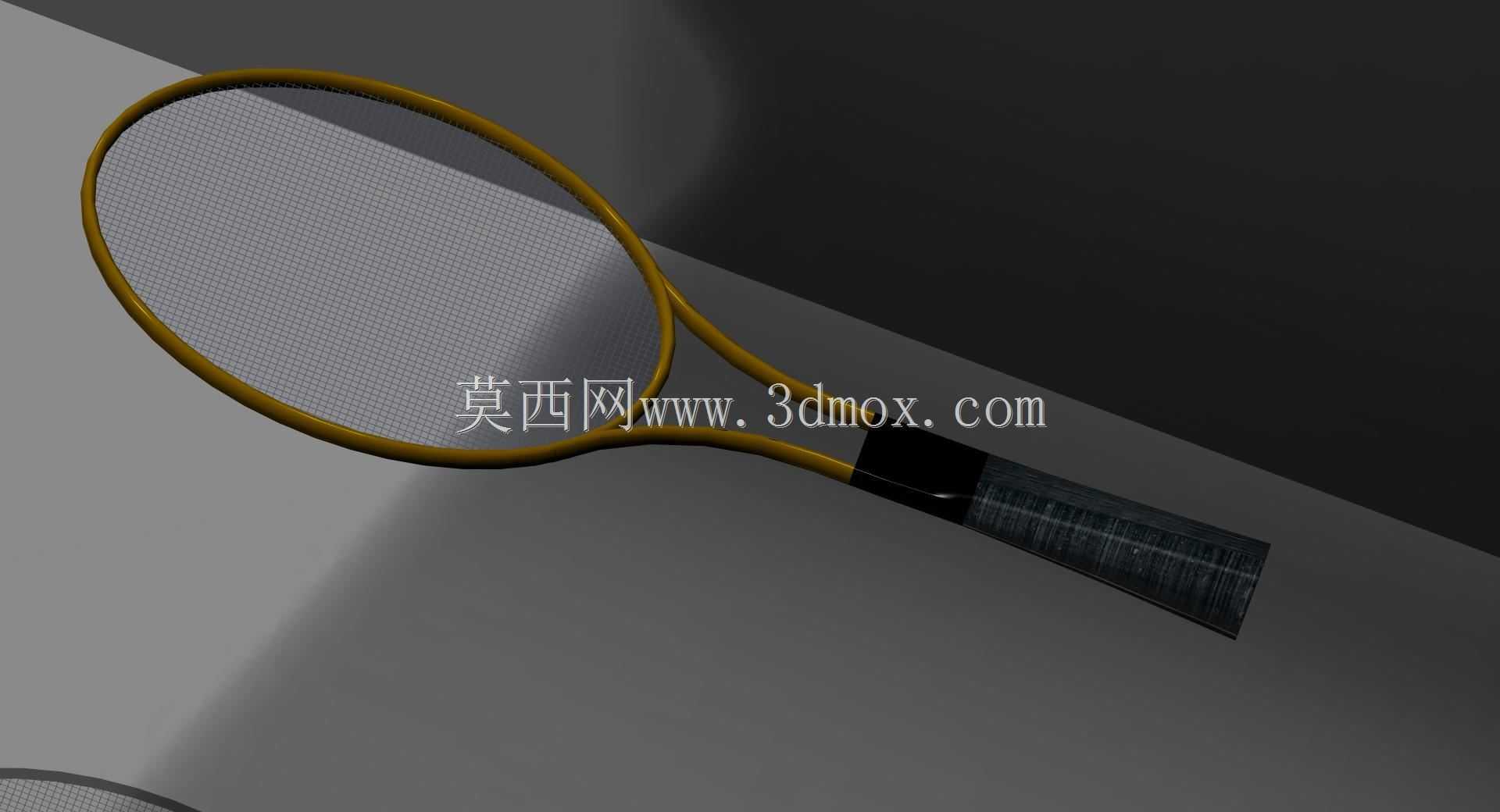

　　这款网球拍的建模过程，是从曲面框架搭建开始推进的，首先要确定拍框的椭圆闭合轮廓，拍框并非规则等截面椭圆，而是根据击球甜区的受力分布做了截面渐变处理，靠近拍喉位置的框体截面厚度更大，用来提升拍框整体抗扭刚度，避免大力击球时拍面出现过量形变导致控球偏差。拍喉位置的三角支撑结构，做了平滑的曲面过渡，没有生硬的棱角衔接，一方面是降低应力集中风险，另一方面也贴合实际量产球拍的注塑或碳纤维铺层的工艺特性，不会出现结构突变导致的成型缺陷。握把部分采用了八边形截面的基础轮廓，表面做了细微的防滑纹理建模，纹理深度控制在0.3mm左右，既能够还原真实握把的缠绕带触感，也不会因为纹理过深导致后续渲染或者3D打印时出现结构毛刺。从实际应用场景来看，

　　这类球拍模型既可以用于体育用品的结构验证，在开模前通过有限元分析模拟不同击球力度下的形变反馈，也可以用于运动类场景的可视化渲染、虚拟交互内容制作。设计过程中需要严格控制整体的尺寸边界，成人款球拍的总长度控制在685mm以内，拍面的有效击球区域宽度控制在260mm上下，握把的周长按照通用尺寸设定为110mm左右，符合常规使用者的握持习惯。拍框的穿线孔位置做了均匀排布，孔位沿着拍框内圈等距分布，每个孔位的轴线都垂直于拍框对应位置的切面，保证穿线后网线的张力能够均匀传递到整个拍面，不会出现局部应力过大导致拍框开裂的问题。拍喉到握把的衔接段做了锥度过渡，从拍喉位置的宽截面逐步收窄到握把的标准八边形截面，过渡段的曲面曲率连续，

　　保证整体结构的力学传递顺畅，击球时的震动能够顺着拍框、拍喉逐步传递到握把位置，不会在衔接位置出现应力断点。建模时特意区分了不同部件的材质分区，拍框部分做了哑光碳纤维质感的分区，握把部分做了防滑橡胶的分区，网线部分采用了细密的网格结构，单根网线的直径设定为1.3mm，网格间距保持均匀，还原真实球拍的穿线密度。在曲面构建阶段，全程采用G2连续的曲面衔接方式，避免出现曲面褶皱或者棱角断层，保证模型不管是用于结构分析还是渲染出图，都能达到工业级的精度要求，不会出现曲面破面或者衔接错位的问题。
