起重输送小车吊挂承载轮组结构设计

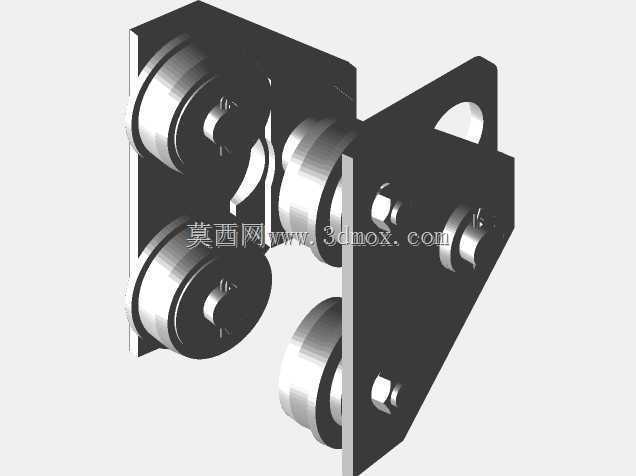

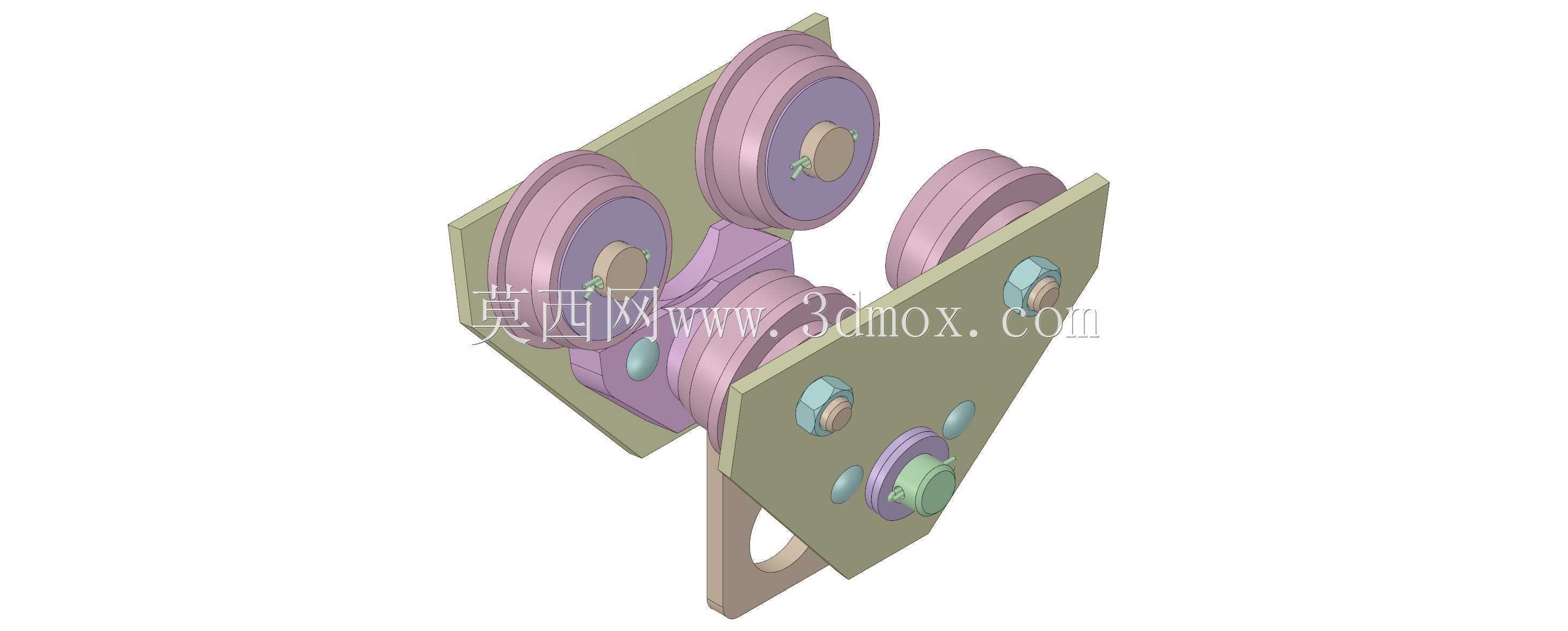

　　该结构主要应用于车间轻型起重输送场景，适配悬挂式单轨输送线、轻型桥式起重小车的走行与吊挂承载需求，可在厂房顶部工字钢轨道或专用铝合金导轨上完成物料的水平移送，常见于机加工车间工件转序、仓储轻型货物分拣吊运、生产线工位间物料配送等工况，单组结构可承载数百公斤级的吊挂载荷，多组并联使用时可适配更大吨位的移送需求。结构采用双侧对称布置的滑轮组作为走行承载部件，滑轮轮缘做圆弧过渡处理，与轨道接触面的曲率匹配常用起重导轨的截面轮廓，可减少运行过程中的卡滞与磨损，滑轮内置滚动轴承支撑，转动阻力小，长时间往复运行也不会出现明显的卡涩问题。两侧立板作为核心承载构件，采用等厚钢板切割成型，板件上预留的安装孔位严格匹配滑轮轴、吊挂连接座的装配公差，

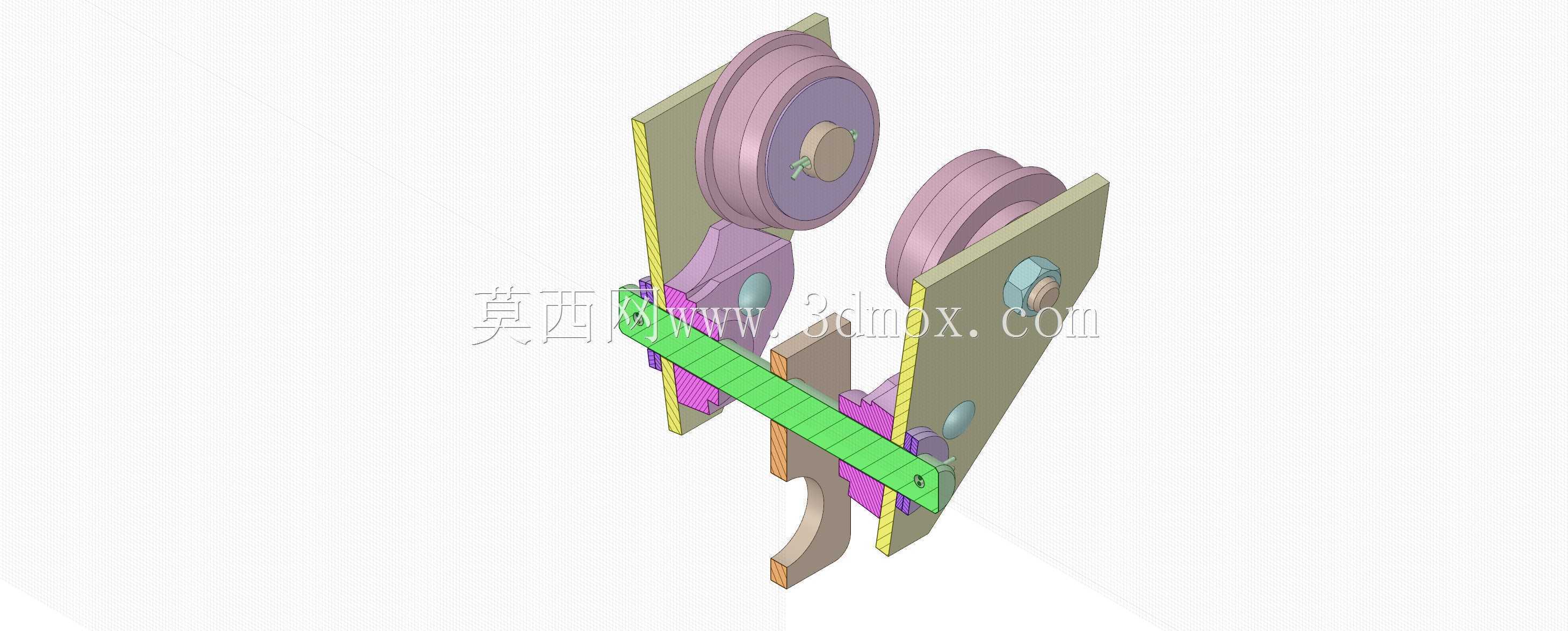

　　安装时可通过轴套调整滑轮与立板的间隙，避免运行过程中滑轮出现轴向窜动。中间的绿色承载横梁为吊挂载荷的直接受力部件，横梁与两侧立板采用螺栓紧固连接，横梁下方预留的连接接口可直接挂载吊钩、电动葫芦或者专用工装挂具，接口尺寸适配行业通用的起重吊具连接标准，无需额外加工转接件即可完成装配。设计过程中优先考虑了安装维护的便捷性，所有销轴类部件均设置了防脱卡簧槽，日常维护时仅需拆除卡簧即可快速更换磨损的滑轮或轴承，无需整体拆解整个结构；整体结构的安装边界充分考虑了常用厂房轨道的安装空间，整体宽度控制在常规单轨轨道的安装间隙范围内，不会与轨道旁的管线、支架产生干涉，走行过程中两侧立板与轨道腹板的预留间隙可适配轨道安装时的少量直线度误差，

　　降低了现场轨道的安装精度要求。滑轮的轮槽深度经过反复校核，即使在轨道存在少量变形或者小车走行出现小幅偏斜的情况下，滑轮也不会从轨道上脱出，提升了运行的安全性；各受力部位的板厚、轴径均按照额定载荷的1.5倍安全系数做强度校核，在满载冲击工况下也不会出现塑性变形，可满足长期连续运行的结构强度要求。
