三孔圆形基座连接结构件

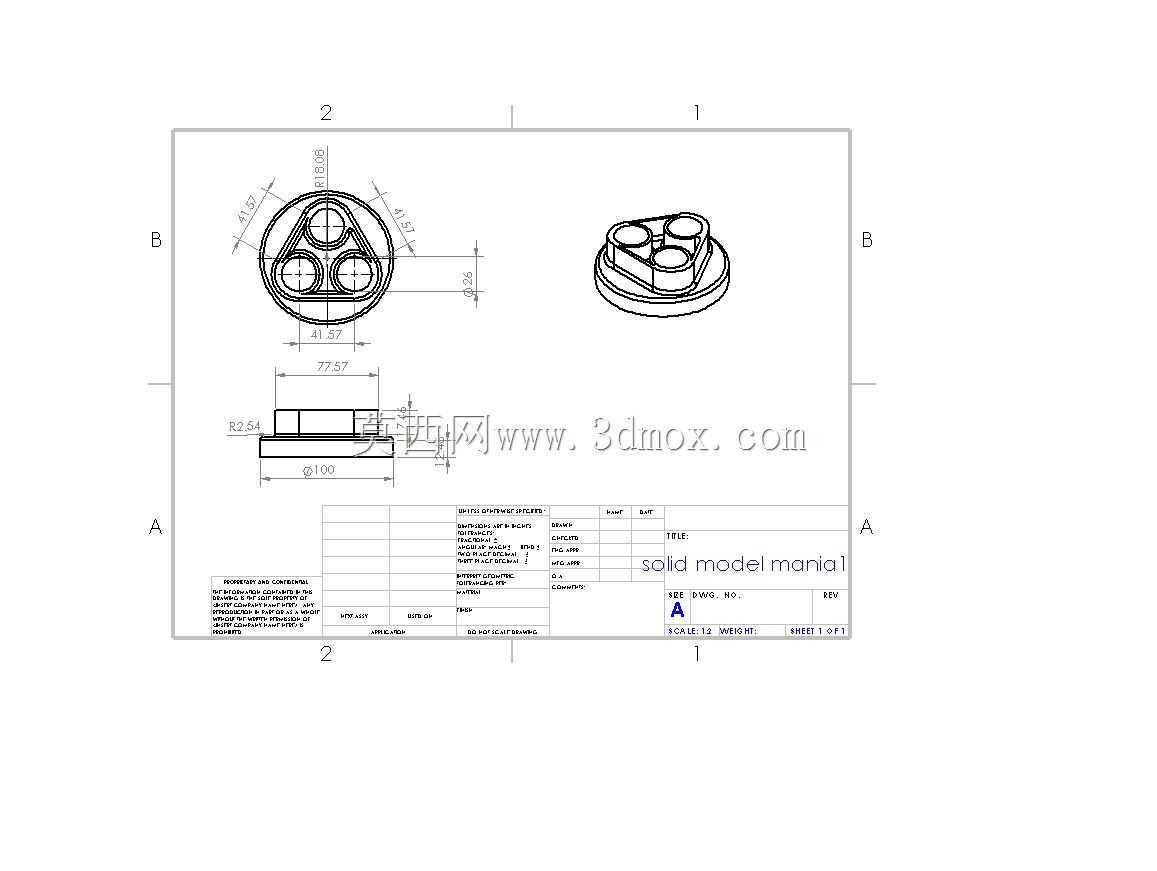

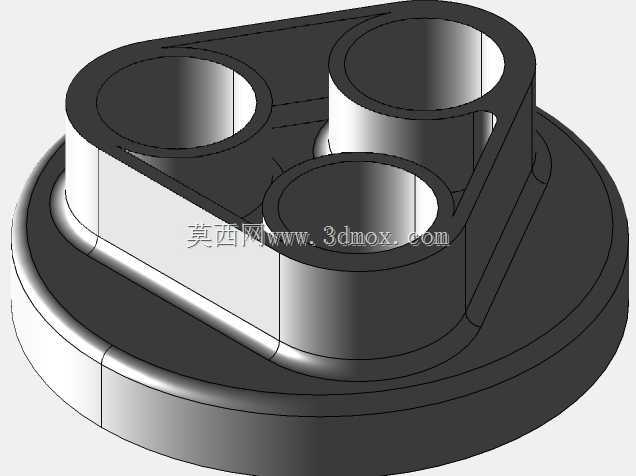

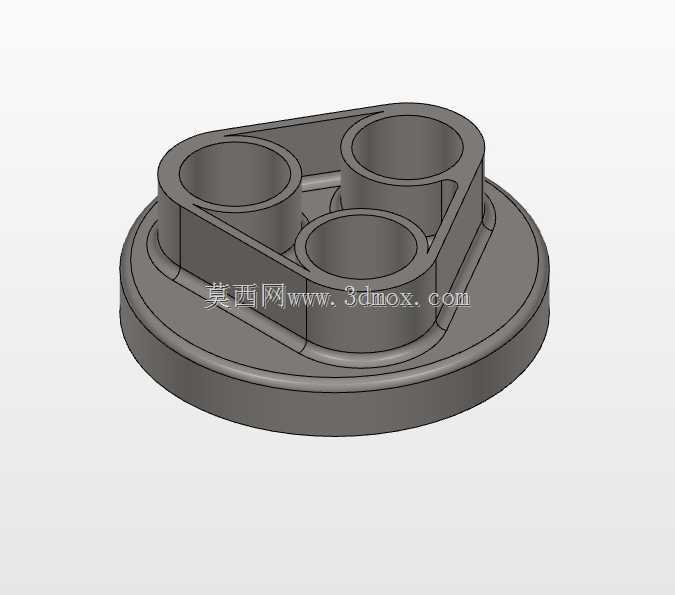

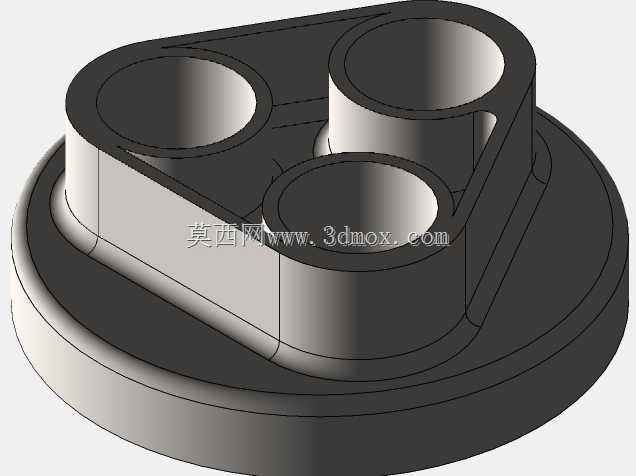

　　该结构件属于多管路集成安装类的基座连接件，常见于流体分配、多轴定位安装、气动回路集成等工业场景中，底部的圆形法兰盘是核心安装基准，可通过圆周均布的安装孔固定在设备安装面、阀组面板或者执行机构端面上，安装时需保证法兰端面与安装面的平面度公差不超过0.05mm，避免安装后出现应力集中导致的连接部位形变。上部三个呈三角排布的筒状孔位是核心功能接口，三个孔位的中心距经过严格校核，既保证了相邻接口之间的壁厚满足强度要求，又能最大化缩小整体结构的占用空间，这类三角排布的结构相比直线排布的多孔结构，抗扭转性能提升40%以上，在承受侧向载荷时不会出现单孔受力过载的问题。

　　设计过程中优先考虑了一体成型的工艺可行性，底部法兰与上部三个筒状结构之间采用大圆角过渡，避免注塑或者铸造成型时出现缩孔缺陷，同时过渡区域的加强筋采用了等壁厚设计，筋位厚度与筒壁厚度保持一致，防止成型后因冷却速率不一致产生的内应力，长期使用下不会出现筋位开裂的问题。三个筒状孔的内壁预留了密封件安装槽位，可适配O型圈或者轴用密封圈，当作为流体分配基座使用时，可在孔内插入管路接头，实现三路流体的独立导通，相邻孔位之间的实体隔断经过耐压校核，可承受1.6MPa的常规工作压力，满足普通气动、低压液压回路的使用要求。

　　从安装边界来看，底部法兰的外径是该零件的最大外轮廓尺寸，安装时需在安装面预留至少超出法兰外径5mm的平整区域，避免法兰边缘悬空导致的安装不稳；上部三个筒状结构的高度一致，顶端面处于同一水平面，当作为轴类零件的安装基座时，可保证三根安装轴的轴向定位基准统一，减少装配时的调整工作量。零件整体的拔模角度控制在1.5°，既满足模具脱模或者3D打印的支撑去除要求，又不会对孔位的配合精度产生过大影响，孔位的圆柱度公差控制在0.02mm以内，可与标准外径的管路接头、定位销轴实现过渡配合，装配后无需额外涂胶即可实现基础的密封与定位效果。

　　这类结构件在小型自动化设备的气路集成台、实验设备的流体分路模块、轻型机械手的末端执行器安装座上都有广泛应用，相比采用多个独立接头拼接的结构，一体成型的基座可减少70%的密封点，大幅降低介质泄漏的概率，同时整体结构的刚性更好，在设备运行产生振动的工况下，不会出现接头松动脱落的问题。设计时还考虑了轻量化需求，三个筒状结构之间的非受力区域做了局部减薄处理，在保证整体结构强度满足额定载荷1.5倍安全系数的前提下，尽可能降低零件的整体重量，减少安装后对设备端的负载。
