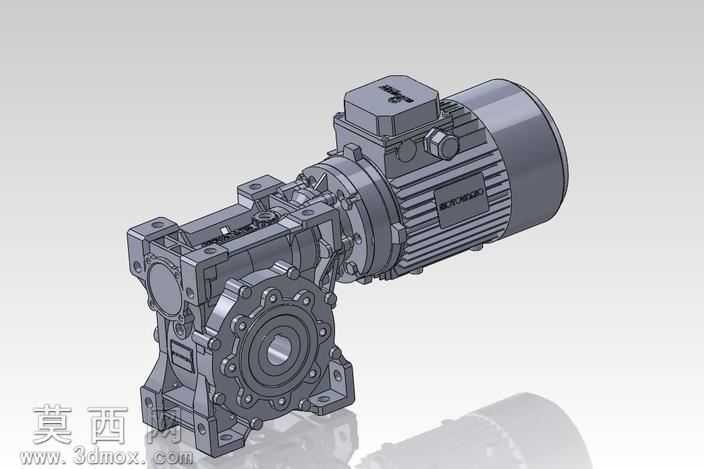

MOTOVARIO款集成电机蜗轮齿轮箱结构模型

本模型采用SolidWorks进行全参数化三维建模，完整还原MOTOVARIO系列集成电机齿轮箱的真实结构，建模过程中严格遵循工业产品的实际尺寸比例，对每一处装配结构进行精准复刻。模型首先从驱动端电机部分开始构建，完整绘制了电机的散热筋壳体、接线盒、端盖、输出轴连接结构，散热筋采用阵列特征快速生成，保证筋条间距均匀、结构规整，还原真实电机的散热结构设计。齿轮箱部分采用蜗轮蜗杆传动结构，建模时精准绘制了蜗轮的齿形轮廓、蜗杆的螺旋齿结构，通过配合约束实现蜗轮与蜗杆的正确啮合关系，还原减速传动的核心结构；同时完整构建了齿轮箱的分体式壳体、安装法兰、输出轴孔、固定脚座，对壳体上的螺栓连接孔、定位销孔、密封槽结构都进行了细致建模，所有孔位均按照实际装配位置排布，可直接用于虚拟装配验证。模型各零部件单独建模后通过同轴、重合、距离等配合关系完成总装，清晰展现电机与齿轮箱的连接定位方式、传动链路的排布逻辑，可直观观察动力从电机输出端输入，经蜗杆传递至蜗轮完成减速增扭后从输出轴输出的完整传动路径。渲染阶段采用金属哑光材质模拟铸铁壳体的质感，对电机接线盒、输出轴等部件赋予不同的金属材质区分结构，通过环境光遮蔽效果突出零件的层级关系，整体渲染效果清晰展现产品的结构细节，可用于产品结构演示、装配教学、选型参考等场景。设计过程中充分考虑该类齿轮箱的实际应用特性，在结构建模时还原了其紧凑化的设计特点，电机与齿轮箱直连的结构省去了额外的连接部件，缩小整体安装体积，同时蜗轮蜗杆传动具备的反向自锁特性也在结构中得到体现，模型可拆解查看内部传动结构，帮助使用者快速理解该类集成式减速电机的工作原理与结构组成。
