行星轮系复合齿轮传动机构三维建模

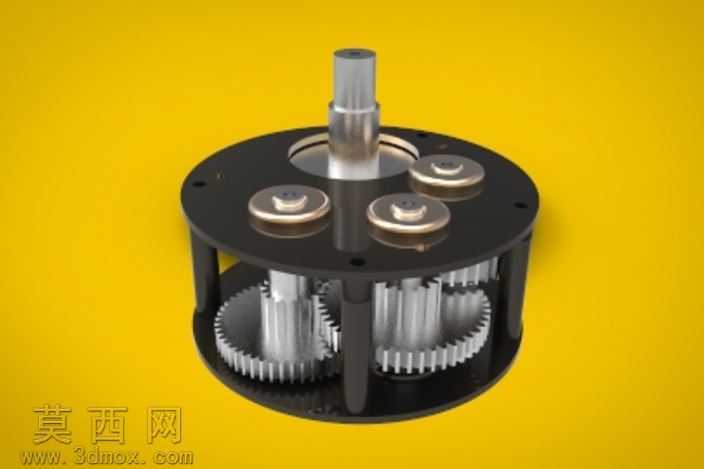

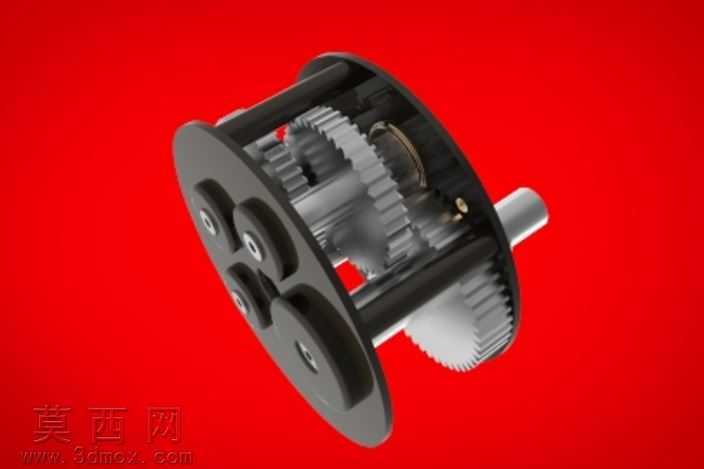

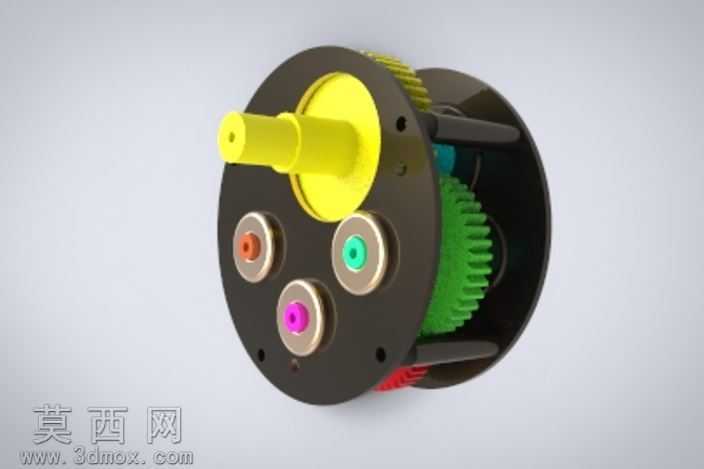

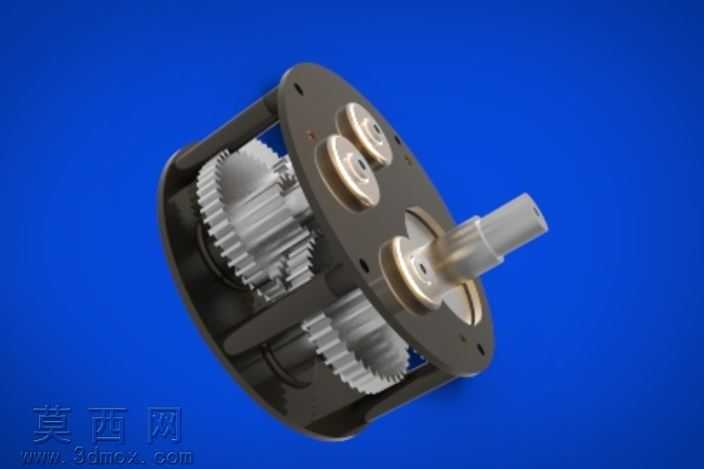

本作品为复合齿轮传动机构的三维建模成果，整体采用同轴布局的行星轮系结构设计，建模过程中严格遵循机械传动设计规范，对每一处齿形参数、装配间隙都进行了精准还原。建模阶段以参数化设计为核心思路，先完成中心太阳轮的齿廓绘制，通过渐开线方程精准生成轮齿曲面，保证齿形的啮合精度；再依次完成行星轮、内齿圈的参数化建模，通过阵列特征快速生成多组行星轮结构，确保各行星轮与中心轮、内齿圈的中心距完全一致，避免后续装配出现干涉问题。结构设计上，模型包含上下支撑端板、中心输入轴、三组行星轮组件、固定内齿圈以及行星架结构，上下端板通过支撑柱连接形成稳定的框架结构，中心轴与太阳轮采用同轴固定设计，行星轮通过销轴与上端板连接，既保证行星轮可绕自身销轴自由转动，又能随整体框架绕中心轴公转，实现复合运动的传动效果。材质与渲染环节，针对不同部件的功能特性匹配对应材质：传动齿轮部件采用抛光金属钢材质，还原金属零件的冷冽质感与表面高光反射效果，齿面的细微加工纹理通过凹凸贴图进行模拟，提升模型真实感；支撑端板采用哑光黑色硬质合金材质，与银色齿轮形成鲜明的视觉对比，突出内部传动结构的层次；中心轴与销轴采用亮面镀铬材质，强化轴类零件的光洁度表现。渲染时采用暖黄色纯色背景，搭配柔和的侧方主光源与顶部补光，在齿轮齿面、轴件表面形成自然的光影过渡，清晰展现各部件的装配关系与结构细节，同时通过环境光遮蔽效果强化结构缝隙处的阴影，让整体装配结构的立体感更加突出。建模过程中对所有运动部件进行了干涉检查，确保行星轮在公转与自转过程中不会与相邻部件、内齿圈发生碰撞，各转动副的配合间隙符合实际机械装配的公差要求，既保证了模型的外观展示效果，也具备结构合理性，可用于传动原理演示、机械结构教学等场景。
