轨道车辆用橡胶悬架承载结构设计

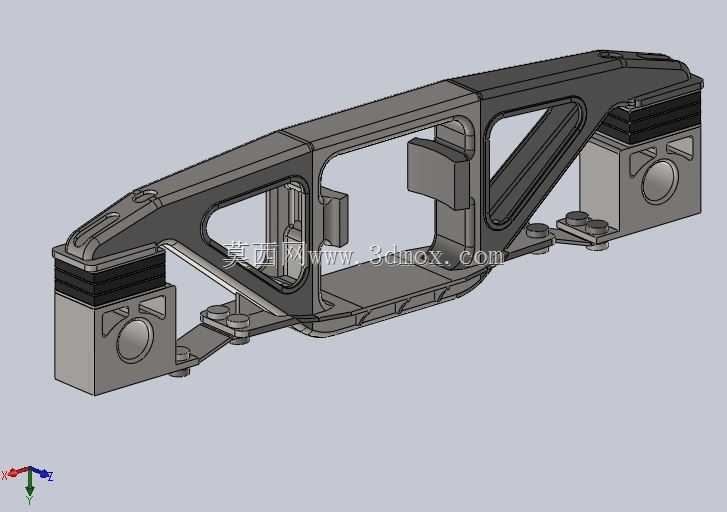

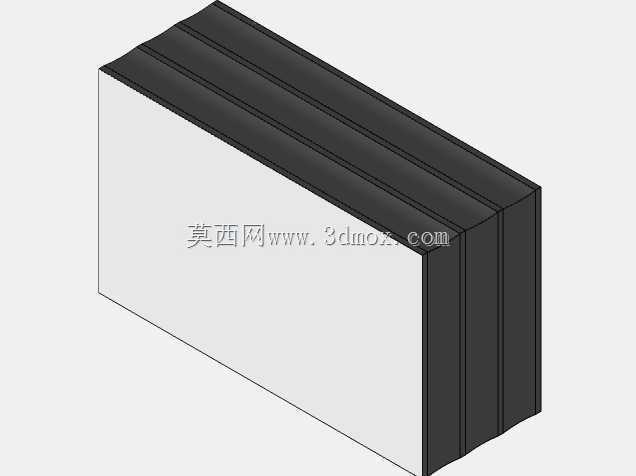

　　该橡胶悬架结构主要应用于轨道车辆走行部的一系悬挂位置，承担车体与轮对之间的载荷传递与振动缓冲作用，在列车运行过程中，既要传递垂向、横向与纵向的交变载荷，又要通过橡胶元件的弹性变形吸收线路不平顺带来的冲击，避免刚性冲击直接传递至车体，提升乘坐舒适性同时保护车体结构与车载设备。从结构设计来看，整体采用框型焊接式构架作为承载主体，两侧对称布置橡胶堆弹性元件，橡胶堆通过多层金属隔板与橡胶硫化结合，既保证垂向足够的承载能力，又能提供合适的垂向静挠度，匹配轨道车辆的悬挂刚度需求。构架主体采用变截面箱型梁结构，在受力集中的安装座位置设置加强筋，兼顾轻量化与结构强度，避免运行过程中出现应力集中导致的疲劳开裂。

　　两侧的端部安装座分别对应轮对轴箱定位接口与车体承载座接口，安装面的加工精度直接影响装配后的受力均匀性，设计时预留了足够的安装调整余量，可适配不同轴重的轨道车辆装配需求。横向限位结构集成在构架中部，在车辆通过曲线时提供横向刚度约束，避免侧滚幅度过大影响运行安全性，纵向牵引拉杆座采用一体化铸造后加工的形式，保证牵引力传递的可靠性。橡胶元件的刚度匹配是该结构设计的核心，垂向刚度需满足额定轴重下的挠度要求，横向刚度要兼顾曲线通过性能与运行平稳性，纵向刚度则要保证牵引力与制动力的有效传递，避免出现纵向窜动。整体结构的安装边界充分考虑了现有轨道车辆走行部的安装空间，无需对原有转向架结构进行大幅改动即可完成替换，橡胶堆采用模块化设计，

　　后期维护时可单独更换弹性元件，降低全生命周期的维护成本。构架上的减重孔设计在保证结构强度的前提下有效降低了簧下质量，对于提升轨道车辆的运行平稳性有着积极作用，各安装孔位的位置度公差严格控制，保证装配后各橡胶元件受力均匀，避免偏载导致的橡胶元件早期损坏。在实际线路运行场景中，该结构可有效过滤轮轨传递的高频振动，降低轮轨冲击带来的结构噪声，同时在车辆启动与制动时提供合适的纵向缓冲，减少纵向冲动，提升车辆的加减速平顺性。
