轨道车辆Y32型转向架构架结构设计

项目分类:转向架 发布时间:2021-12-04 ID:430818
  • 轨道车辆Y32型转向架构架结构设计
  • 轨道车辆Y32型转向架构架结构设计
  • 轨道车辆Y32型转向架构架结构设计
  • 轨道车辆Y32型转向架构架结构设计
  • 轨道车辆Y32型转向架构架结构设计

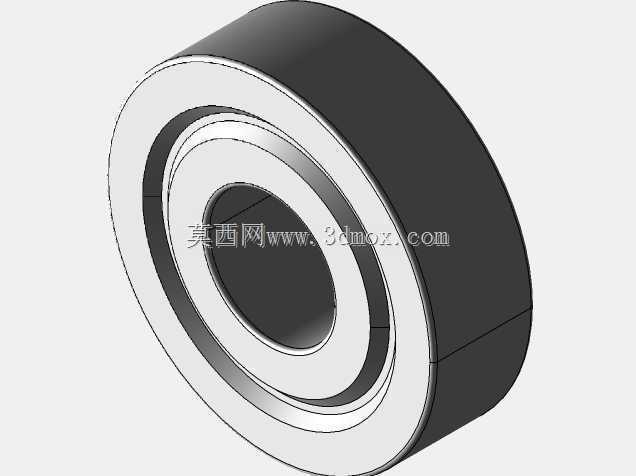

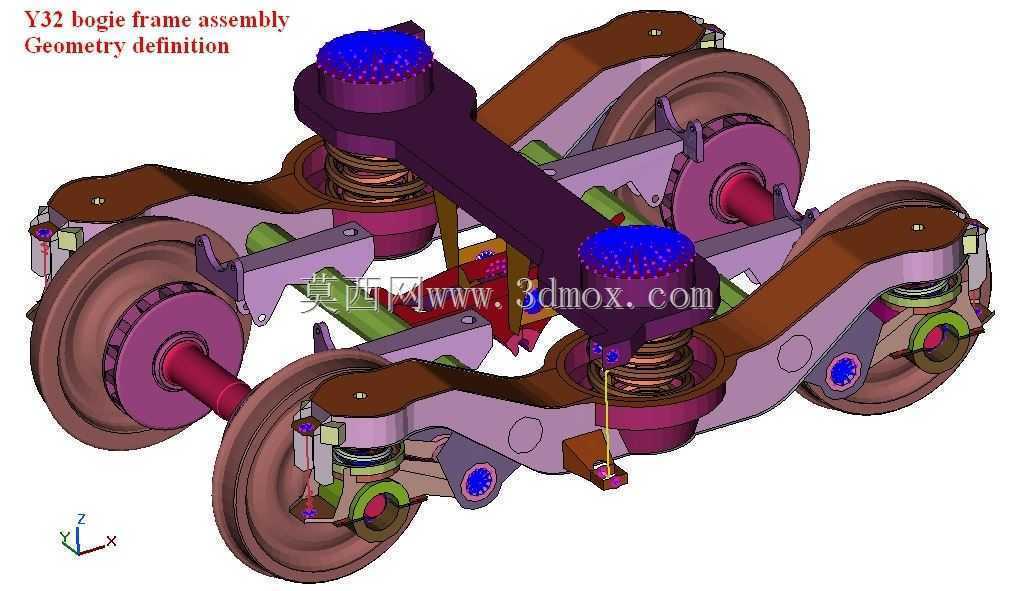

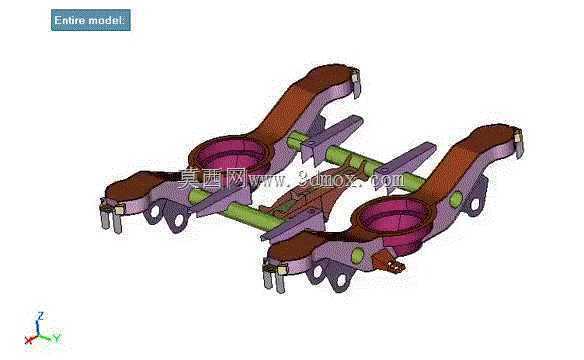

  轨道车辆走行部的核心承载部件中,转向架构架直接决定了整车运行的平稳性与承载可靠性,Y32型转向架构架的设计围绕干线客货共线轨道车辆的运行工况展开,在结构布局上采用H型焊接构架主体形式,侧梁与横梁的连接位置做了圆弧过渡处理,避免应力集中带来的疲劳损伤风险。从实际应用场景来看,该构架适配轴重16吨级的轨道车辆走行部,安装边界需匹配轮对轴箱定位装置、一系弹簧悬挂、二系旁承支撑以及基础制动单元的安装接口,侧梁下盖板预留的轴箱弹簧安装座同轴箱定位臂的间隙控制在装配公差允许范围内,保证轮对相对构架的横动、回转自由度符合动力学设计要求。设计过程中优先考虑了交变载荷下的结构强度,构架主体采用低合金高强度结构钢焊接成型,横梁内部预留了横向止挡、

  牵引拉杆的安装座面,各安装座的平面度、位置度公差严格控制,避免后续装配出现干涉问题。一系悬挂采用螺旋弹簧加垂直减振器的组合形式,弹簧座的定位凸台同弹簧内圈的配合间隙经过反复校核,保证车辆通过曲线时弹簧不会出现偏磨脱出的问题;轴箱定位转臂的安装座位于侧梁端部,同转臂橡胶关节的配合尺寸满足过盈装配要求,能够有效传递轮对的纵向、横向载荷,同时缓冲线路不平顺带来的冲击。构架上的二系支撑座位于侧梁中部上方,用于安装空气弹簧或者钢弹簧旁承,支撑座的高度差控制在1mm以内,保证车体落成后四个支撑点的受力均匀,避免偏载带来的构架局部应力过高。横向止挡座对称布置在横梁中部两侧,同车体横向止挡的自由间隙符合车辆限界要求,

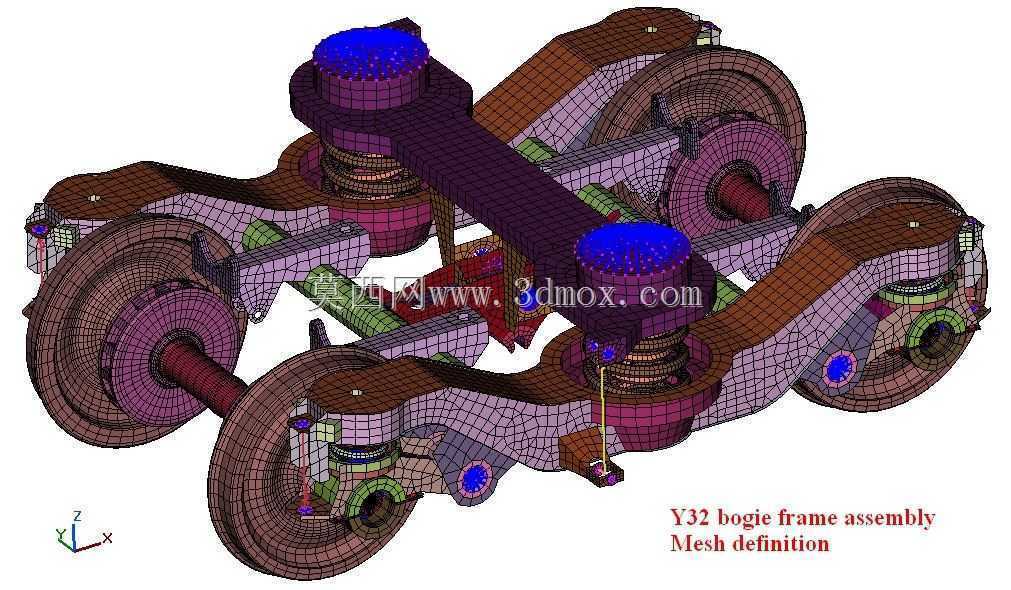

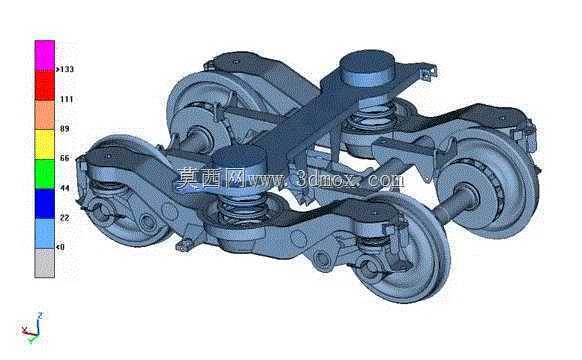

  在车辆通过小半径曲线或者出现较大横向晃动时,能够限制车体同构架之间的相对横移量,避免超出悬挂行程造成部件损坏。基础制动单元的安装座位于侧梁外侧,同制动吊座的连接采用焊接后整体加工的工艺,保证制动夹钳的安装位置精度,避免制动过程中出现偏磨、制动力不均的问题。整个构架的管线固定座沿侧梁、横梁的腹板位置布置,走线路径避开了高应力区域以及运动部件的活动范围,防止车辆运行过程中管线出现磨损、拉扯断裂的问题。在结构强度校核阶段,针对构架的超常载荷工况、模拟运营载荷工况分别做了有限元计算,对侧梁上下盖板、横梁连接焊缝、各安装座根部等应力集中位置做了局部结构优化,通过增加圆弧过渡、调整板厚的方式降低峰值应力,

  保证构架的疲劳寿命满足车辆全生命周期的使用要求。该构架的整体外形尺寸适配标准轨距轮对的安装要求,同车体牵引中心的连接接口尺寸统一,能够兼容同类型不同配置的轨道车辆走行部改装需求,在日常维护过程中,各易损部件的安装位置预留了足够的操作空间,方便检修人员对轴箱装置、悬挂元件、制动单元进行拆装更换,无需额外拆解构架主体结构,大幅降低了运维阶段的工作量。
