铁路车辆菱形转向架构架结构设计

　　菱形转向架是轨道交通车辆走行部的核心承载构件，主要应用于干线货运机车、特种轨道作业车辆以及部分城市轨道交通工程车的走行系统中，承担着承载车体整备重量、传递轮轨间各向作用力、引导车辆沿轨道顺利通行、缓冲线路不平顺带来的振动冲击的核心作用。区别于传统H型构架转向架，菱形构架的侧梁与横梁采用斜向对称布置的结构形式，在曲线通过性能上具备更优的动力学表现，能够有效降低轮轨间的横向作用力，减少小半径曲线区段的轮缘磨耗，适配多弯道、小曲线半径的工矿铁路、专用线运输场景。

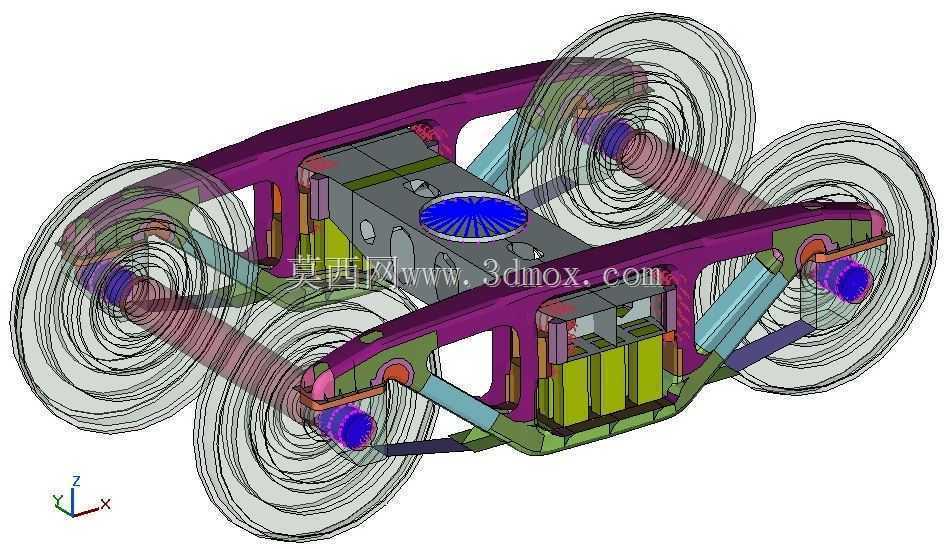

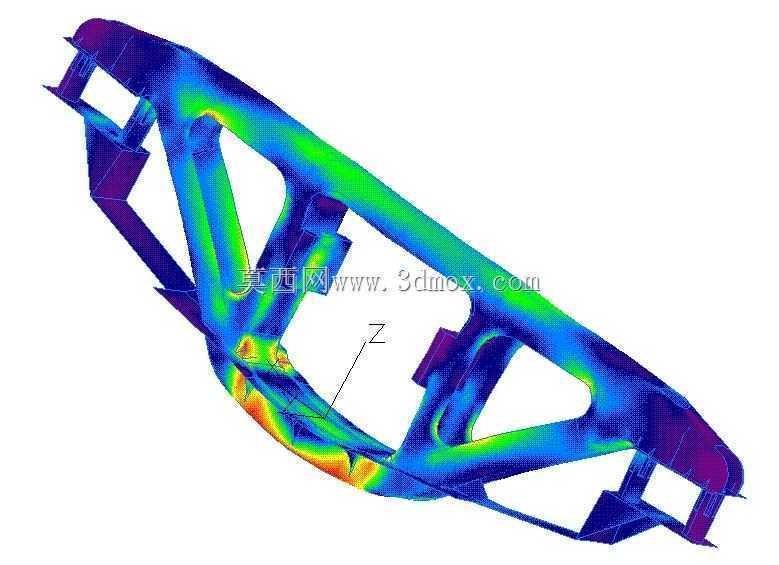

　　从结构设计逻辑来看，该构架采用整体焊接式箱型梁结构，侧梁作为主要承载部件，沿纵向对称布置，内部设置多道加强筋板来提升抗弯抗扭刚度，对应轴箱安装位预留了精确的加工基准面，保证一系悬挂装置的安装定位精度；横梁与斜撑梁共同组成菱形受力框架，将两侧侧梁刚性连接为整体，中部预留了牵引装置、二系悬挂、制动单元以及各类车载管线的安装接口，所有安装面的位置度公差均按照轨道交通行业相关标准设定，避免装配过程中出现干涉问题。在构架的关键受力节点，比如轴箱弹簧座、牵引拉杆座、制动吊座位置，均做了局部加厚处理并设计了圆弧过渡结构，减少应力集中带来的疲劳失效风险，配合有限元分析结果对局部壁厚、筋板布置做了多轮优化，在保证结构强度满足各工况载荷要求的前提下，尽可能控制构架整体自重，降低簧下质量带来的轮轨冲击。

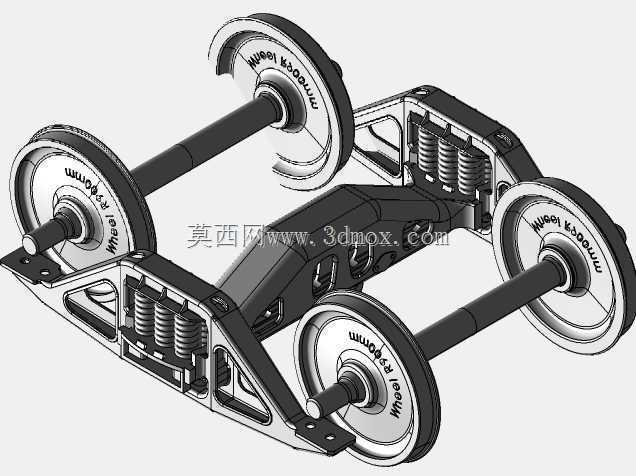

　　安装边界方面，该构架的轴距、轴箱定位间距均符合标准轨距铁路车辆的安装尺寸要求，一系悬挂安装位适配钢弹簧加液压减震器的组合结构，二系支承面的位置匹配中央牵引装置的安装空间，轮对组装后与构架侧梁内侧预留了足够的横向窜动间隙，满足车辆通过最小曲线半径时的轮对横移需求，不会出现轮对与构架的运动干涉。构架整体的外形轮廓充分考虑了车辆限界要求，所有外伸部件均不会超出轨道交通车辆的规定限界范围，可直接适配对应车型的整车装配流程，无需对车体底部结构做额外改动。在实际线路运行场景中，这种菱形结构的转向架还具备更好的抗菱形变形能力，能够抑制车辆高速运行时的蛇行运动，提升运行稳定性，尤其适合运行速度适中、线路条件相对复杂的工矿运输、专用线调车作业场景，在保证承载能力的同时兼顾了维护便利性，构架上的各类安装座均设计了足够的操作空间，方便日常检修时对悬挂部件、制动部件的拆装更换。
