铁路货运车辆Y25型转向架构架结构设计

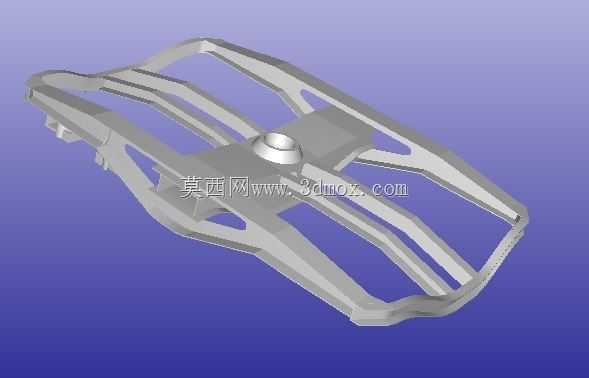

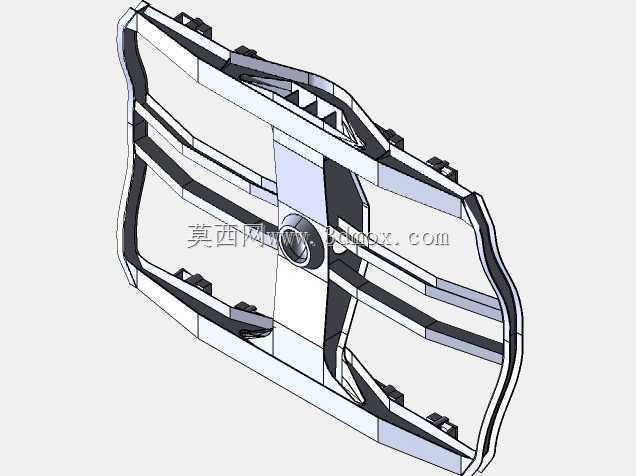

　　Y25型转向架构架是铁路货运车辆走行部的核心承载构件，主要应用于欧洲制式及国内引进适配的重载货运列车走行系统，承担车体与轮对之间的载荷传递、运行导向与振动缓冲功能，是保障货运列车在干线轨道上平稳运行的关键结构件。该构架整体采用H型焊接箱型结构设计，两侧为纵向布置的侧梁，中部通过横梁连接形成整体承载框架，侧梁上设置有轴箱定位座、弹簧安装座、制动吊座等接口，横梁区域预留了牵引拉杆座、横向止挡安装位，可适配Y25系列转向架的一系悬挂、轴箱定位、基础制动等部件的装配需求。从设计思路来看，该构架充分考虑了货运车辆重载工况下的受力特性，侧梁采用变截面箱型焊接结构，在轴箱支撑位置做了局部加厚与加强筋布置，能够有效承受垂向静载荷、

　　动载荷以及通过曲线时的横向偏载，横梁与侧梁的连接位置采用全熔透焊接工艺，避免应力集中导致的疲劳开裂，整体结构在满足强度要求的前提下，通过优化板材厚度分布控制自重，适配货运车辆的轴重要求。在安装边界层面，构架的轴箱定位座间距匹配标准轨距轮对的轴颈中心距，侧梁下平面的弹簧安装面高度差控制在装配公差范围内，各安装座的孔位精度满足互换性要求，可直接适配同系列转向架的模块化装配，无需额外修配。实际运行场景中，该构架需承受列车启动、制动时的纵向冲击，通过道岔、曲线段时的横向作用力，以及轨道不平顺带来的垂向振动，因此在结构设计时对关键受力位置做了疲劳强度校核，确保在长期重载运行工况下的结构可靠性。构架上的各安装接口位置经过精准定位，

　　一系弹簧安装座可适配双卷螺旋钢弹簧的定位与承载，制动吊座可安装单元制动装置，牵引拉杆座用于传递车体与转向架之间的纵向牵引力，横向止挡位用于限制转向架与车体之间的过大横向位移，避免运行中出现脱轨风险。不同于客运车辆转向架构架，货运转向架构架更侧重承载能力与结构耐久性，该Y25构架的结构设计充分贴合货运列车的运用需求，在重载工况下能够保持稳定的结构形态，各部件安装位的布局紧凑合理，既保证了装配维护的便利性，也避免了冗余结构带来的自重增加，适配干线货运列车的长交路、重载化运用要求。
